Nice Robus 600 BD KCE 9.1Z – sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 6,4 m a 600 kg, pozinkovaný profil

Nice Robus 600 BD KCE 9.1Z

Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 6,4 m průjezdní šířky a celkové hmotnosti do 600 kg.

Pohon je vybaven magnetickými koncovými spínači, které vyžadují méně místa na vodicím hřebenu oproti mechanickým dorazům. Řídicí jednotka umožňuje připojení zařízení na sběrnici Nice BlueBUS, která umožňuje zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů. Zároveň lze k pohonu připojit i relátkové fotobuňky. Teplotní senzor přizpůsobuje výkon motoru klimatickým podmínkám. Řídicí jednotka má integrovaný rádiový přijímač dálkového ovládání, ale lze použít i zásuvné přijímače typu SM (OXI, OXIBD apod.).

Novinkou je také systém Eye Check, který dvoubarevným světlem přítomným přímo na těle pohonu, signalizuje pohyb brány, může připomenout pravidelnou údržbu nebo sekvencí blikání specifikuje typ případné poruchy. Počet nastavitelných vstupů a výstupů lze zvětšit připojením rozšiřujicích modulů MLAE21, MLAE22 nebo MLAE44 (volitelné příslušenství) a k pohonu je možné připojit kompatibilní Wi-Fi/IoT moduly IT4WIFI, BIDI-WIFI nebo BIDI-ZWAVE (volitelné příslušenství) pro ovládání chytrým telefonem přes aplikaci MyNice pro Android nebo MyNice pro iOS.

Byl zdokonalen postup výroby s ohledem na dopad na životní prostředí. Velká část použitého plastu je vyrobena z recyklovaného materiálu a emise CO2 jsou o 31 % nižší než u předchozí generace (viz prohlášení o dopadech produktu na prostředí EDP^®). Zdokonalený úsporný režim snížil spotřebu v pohotovostním režimu na méně než 0,5 W (bez aktivního Wi-Fi modulu).

Tímto pohonem lze nahradit předchozí verze pohonů Nice Robus, Rox a Road, bez nutnosti větších úprav umístění pohonu. Záložní baterii PS124 z předchozí generace pohonů Robus lze použít pouze s použitím speciálního propojovacího kabelu CABLA11 (není součástí balení), pro tuto generaci pohonů Robus je nová verze záložní baterie s označením PSS124 (volitelné příslušenství). Montážním technikům usnadní nastavení a správu instalací možnost připojení programovacích rozhraní O-View nebo Pro-View a aplikace MyNice Pro pro Android nebo MyNice Pro pro iOS.

Funkce "Vždy otevřeno" umožňuje držet bránu v otevřeném stavu stálým sepnutím vstupu SbS po požadovanou dobu, což usnadňuje zapojení např. spínacích hodin, za účelem automatického otevírání/zavírání brány po dobu pracovní doby.

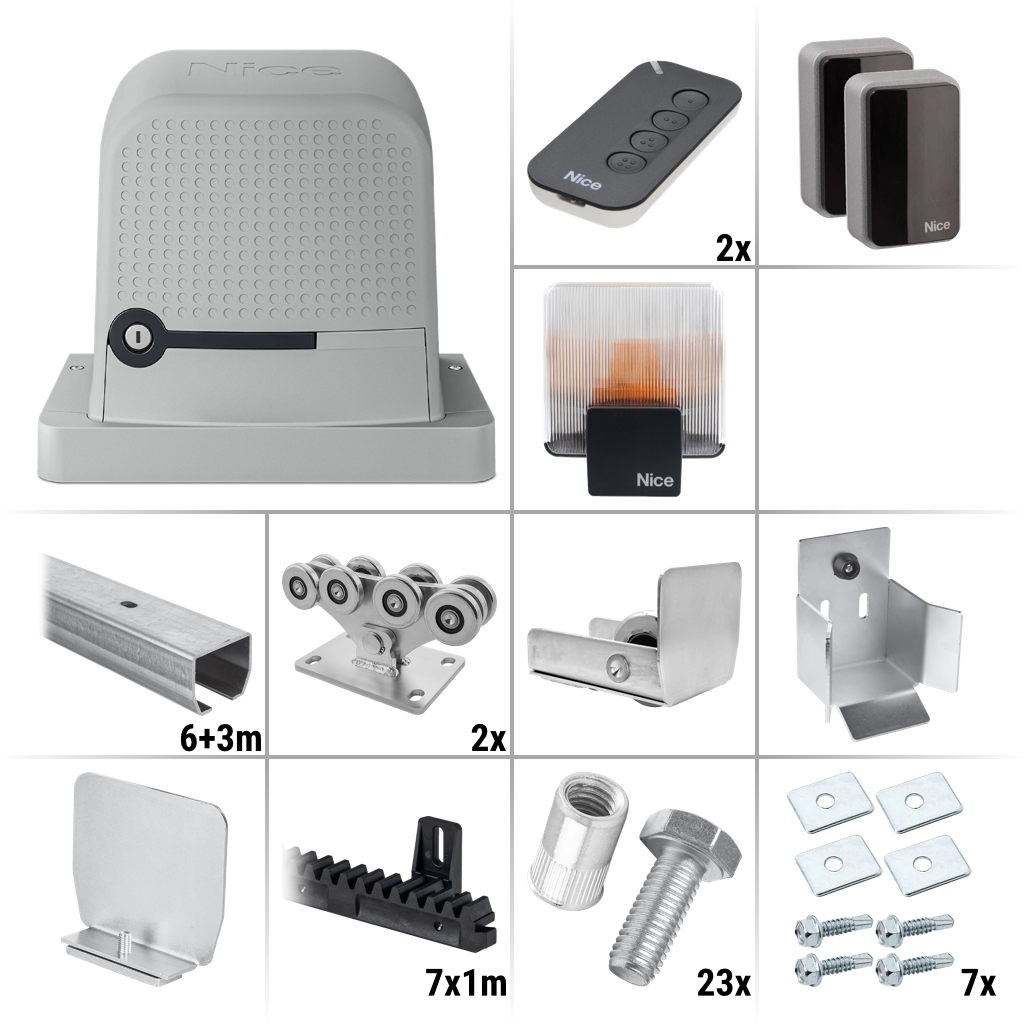

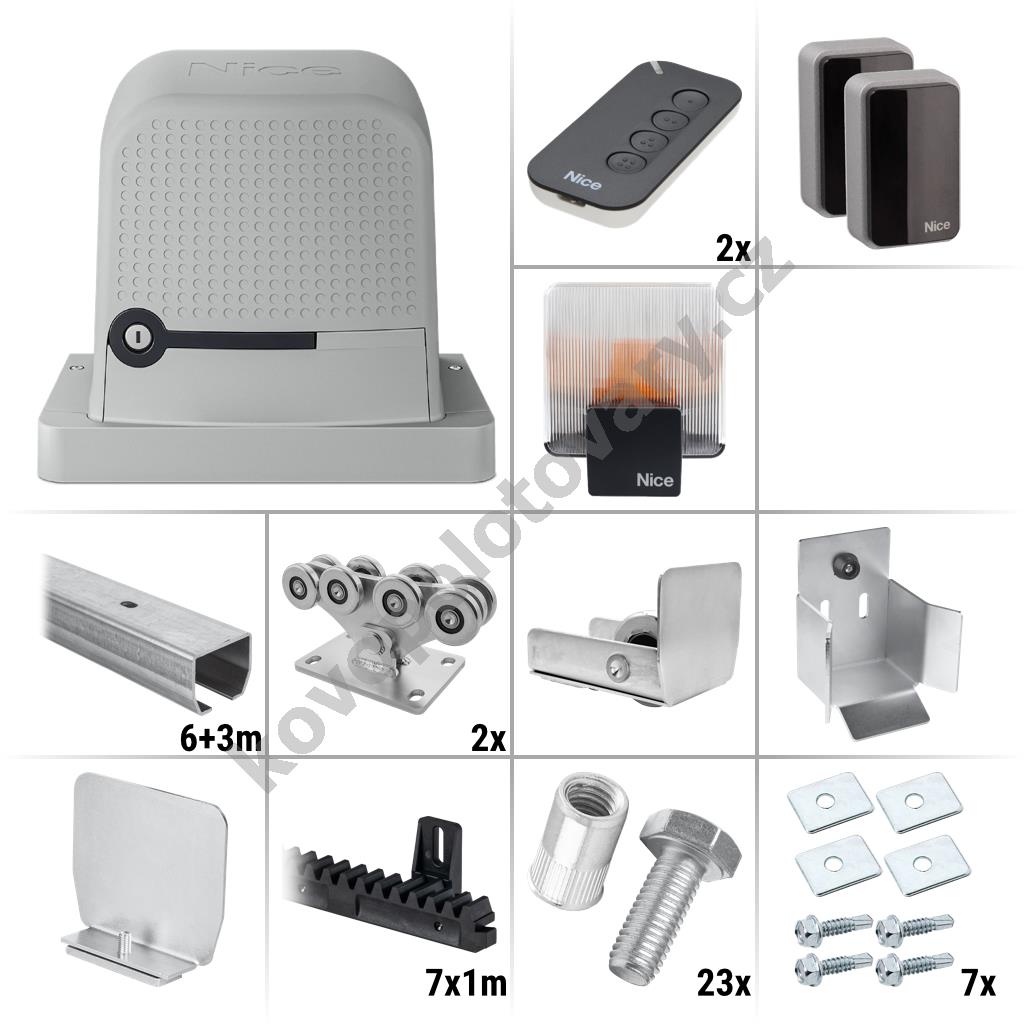

Obsah balení:

• 1x Nice Robus 600 – pohon
• 1x Nice MCU1 – řídicí jednotka s integrovaným rádiovým přijímačem
• 2x Nice MYGO4 – jednosměrný dálkový ovladač (4-kanálový)
• 1x Nice ELDC – bezpečnostní maják s integrovanou anténou
• 1x Nice EPMB – bezpečnostní fotobuňky (1 pár), dosah 30 m
• 1x Základová (kotvicí) deska a kotvicí šrouby do betonu
• 2x Magnetický doraz na hřeben
• 2x Odblokovací klíč (použití při výpadku proudu)
• + Doplňky pro montáž

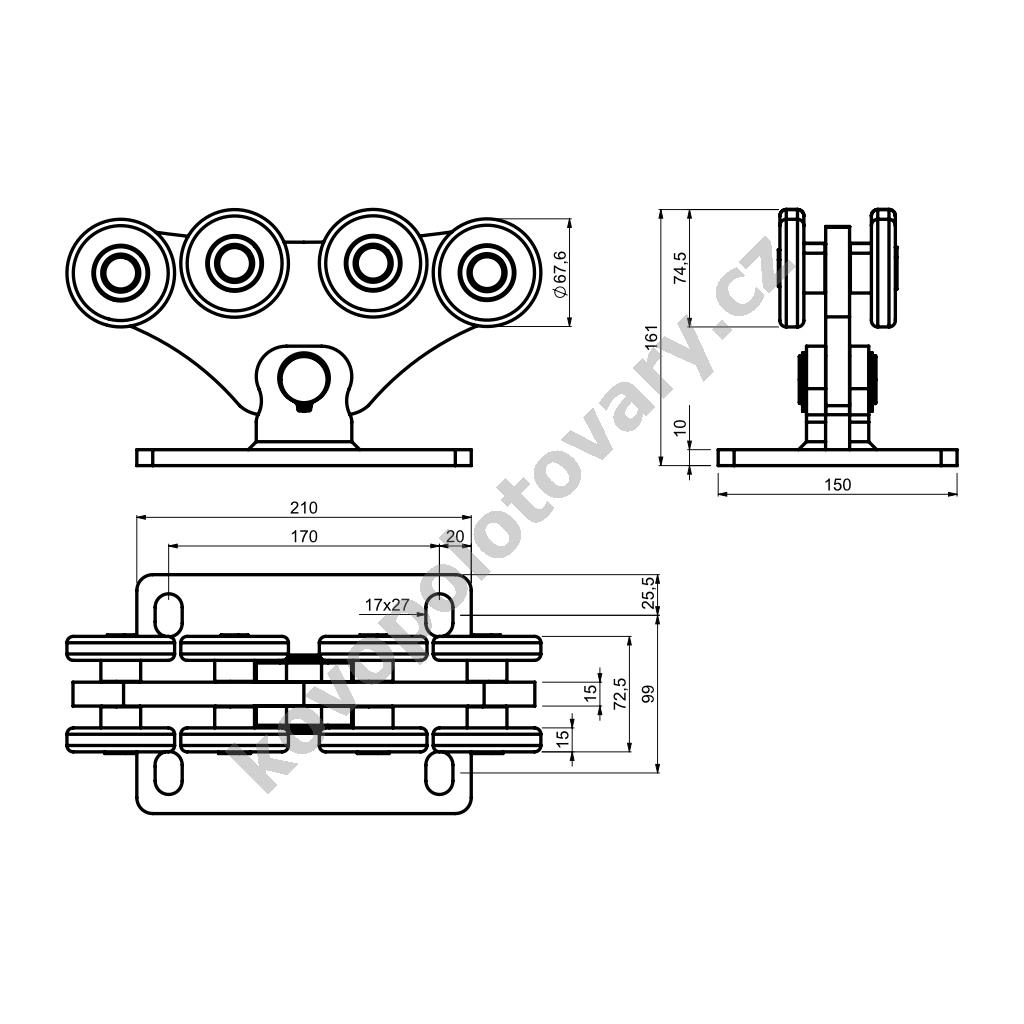

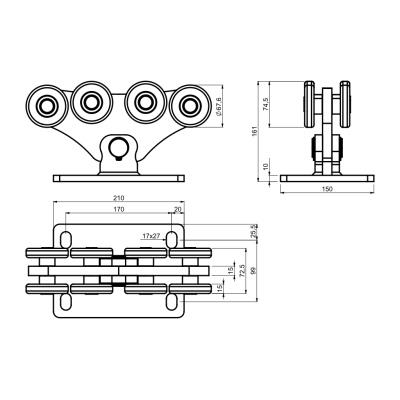

• 2x CAIS SPEED ME (1700009) – nosný kyvný vozík

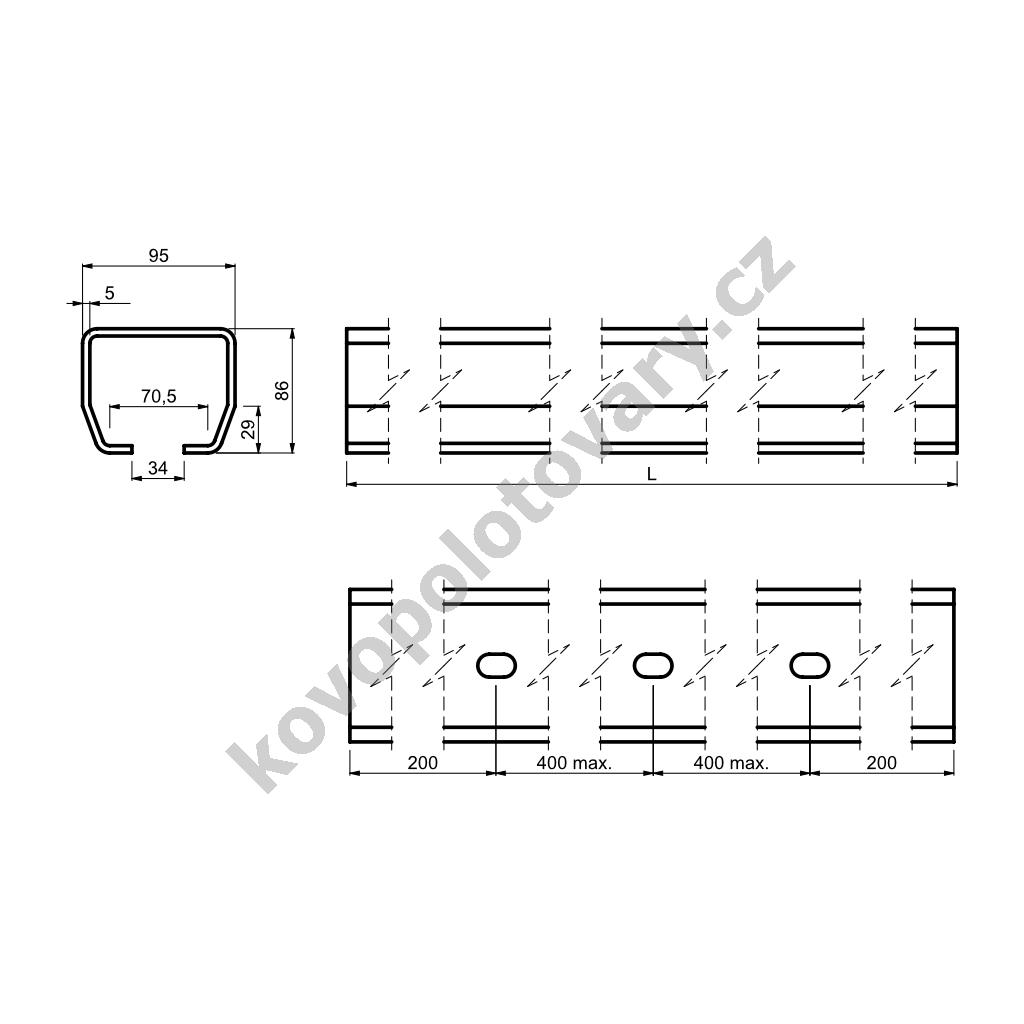

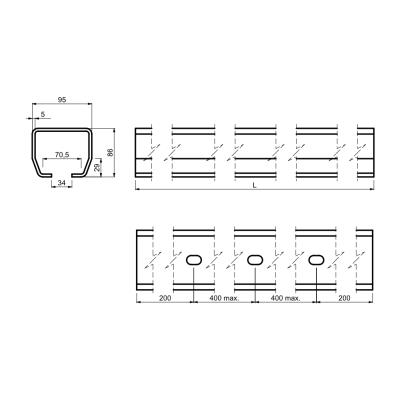

• 1x CAIS STAGE MZ 6 (1700012) – vodicí C profil 95x86 mm, pozinkovaný, s otvory pro přišroubování k rámu brány, 6 m
• 1x CAIS STAGE MZ 3 (1700170) – vodicí C profil 95x86 mm, pozinkovaný, s otvory pro přišroubování k rámu brány, 3 m

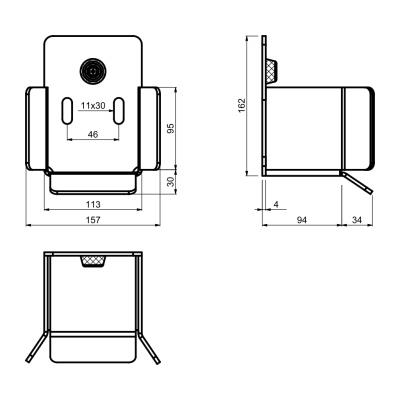

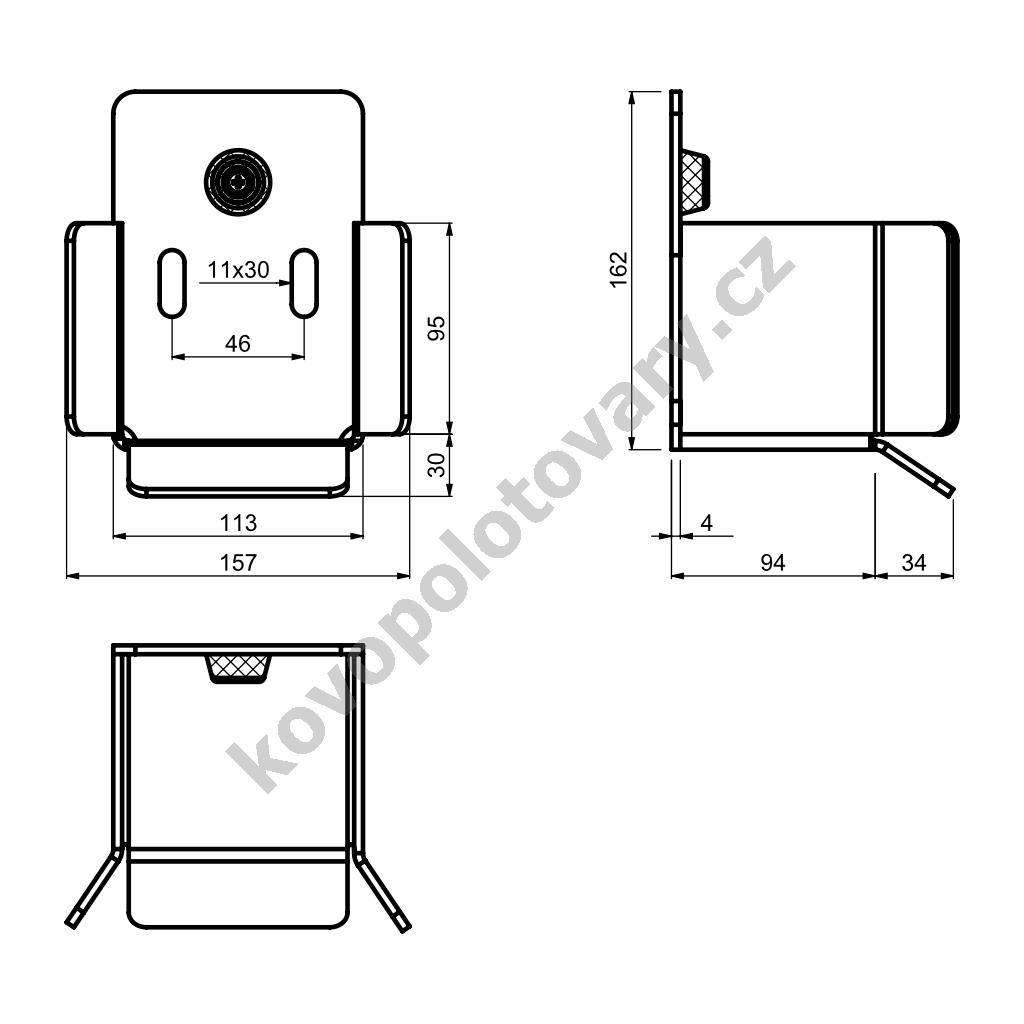

• 1x CAIS LAST M (1700014) – spodní dojezdová kapsa

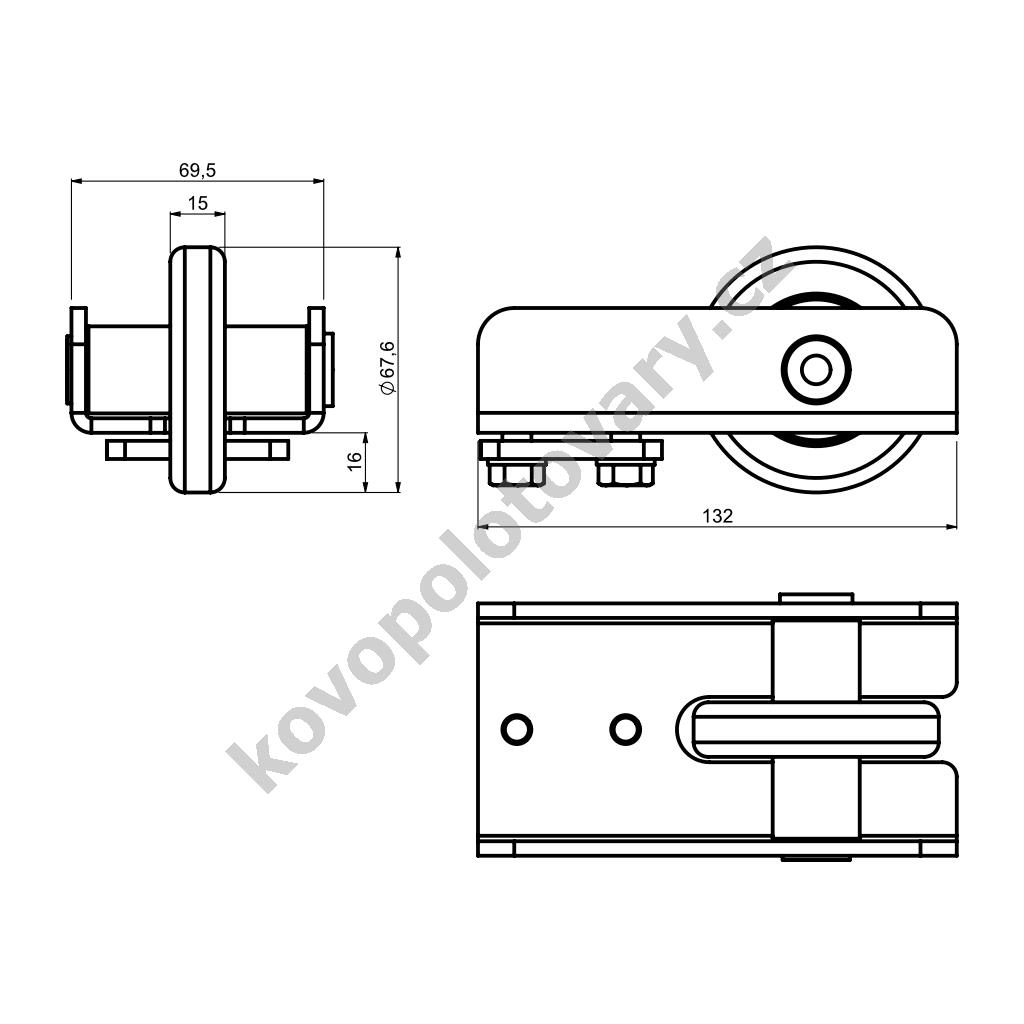

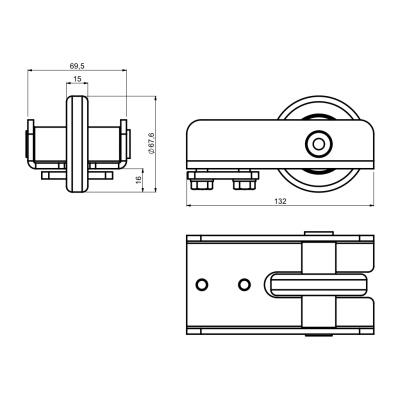

• 1x CAIS RUN M (1700013) – dojezdové kolečko

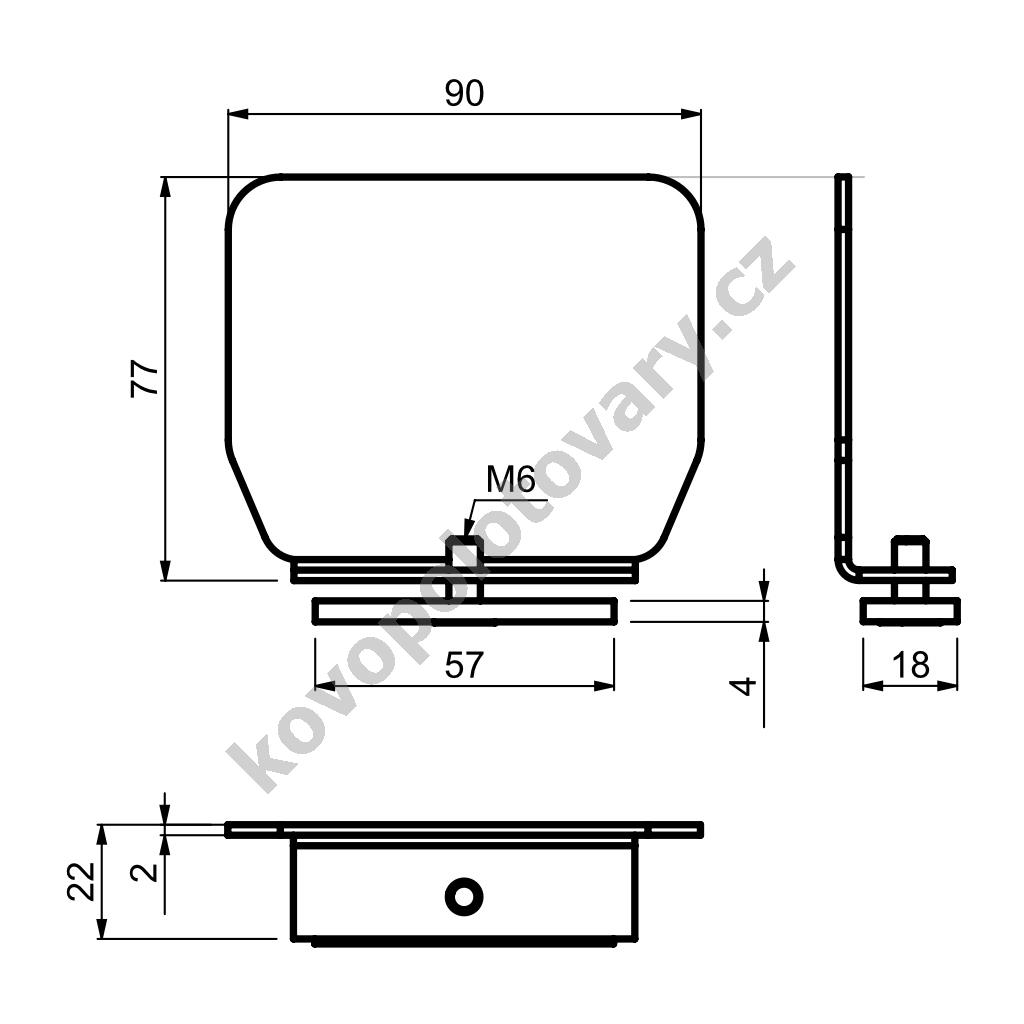

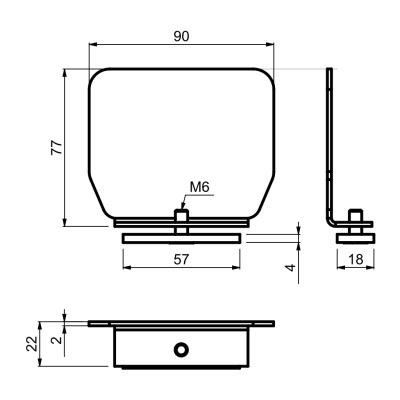

• 1x CAIS PILOT MN (1700016) – krytka (záslepka) C profilu

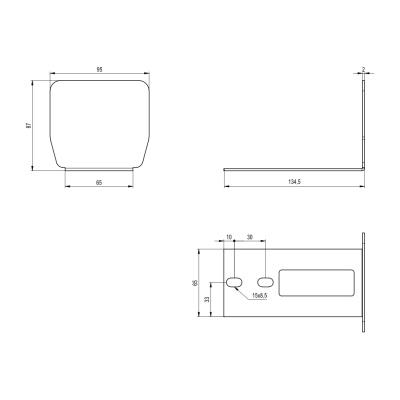

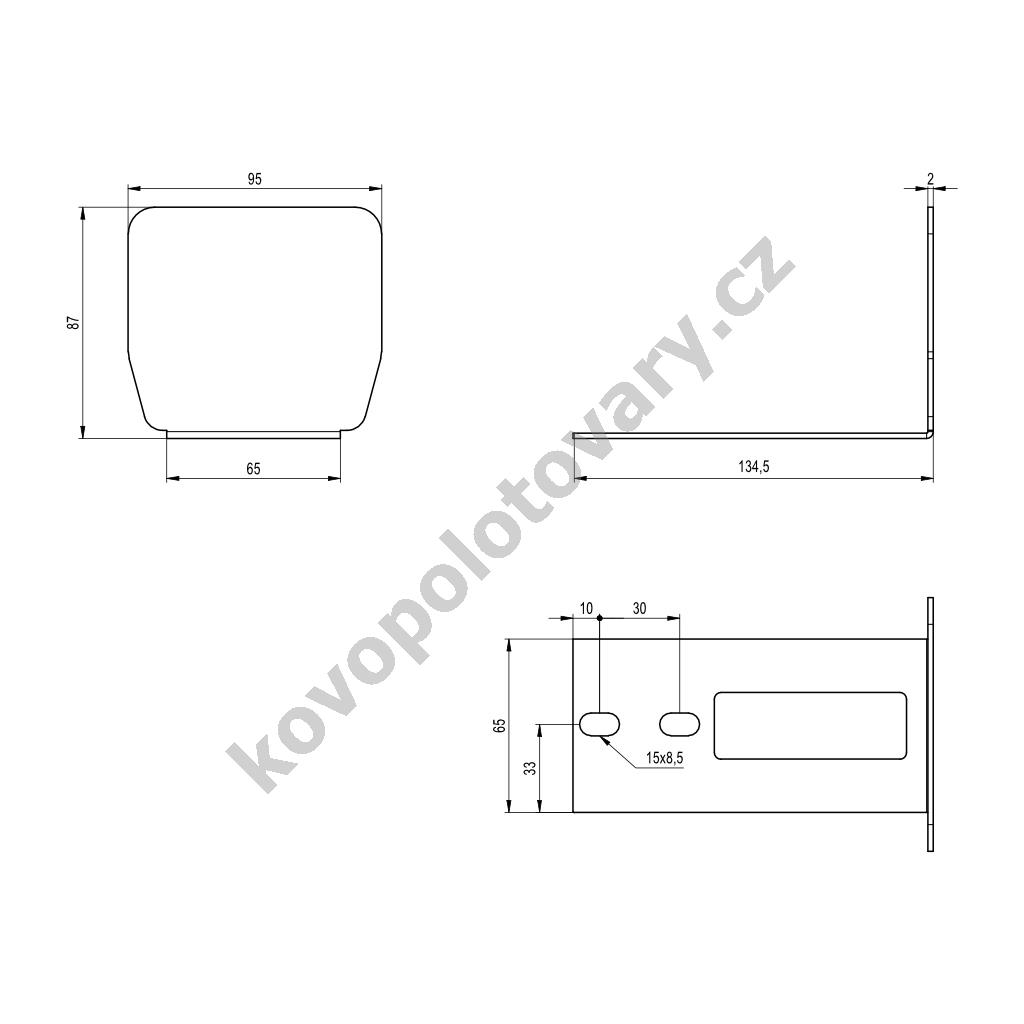

• 1x CAIS PILOT MR (1700405) – krytka (záslepka) C profilu, pro montáž na dojezdové kolečko, předinstalovaná
• 23x DIN-933 M10x25 – šroub se šestihrannou hlavou pro připevnění C profilu
• 15x Nýtovací matice M10x18 – pro připevnění C profilu
• 8x Nýtovací matice M10x21 – pro připevnění C profilu

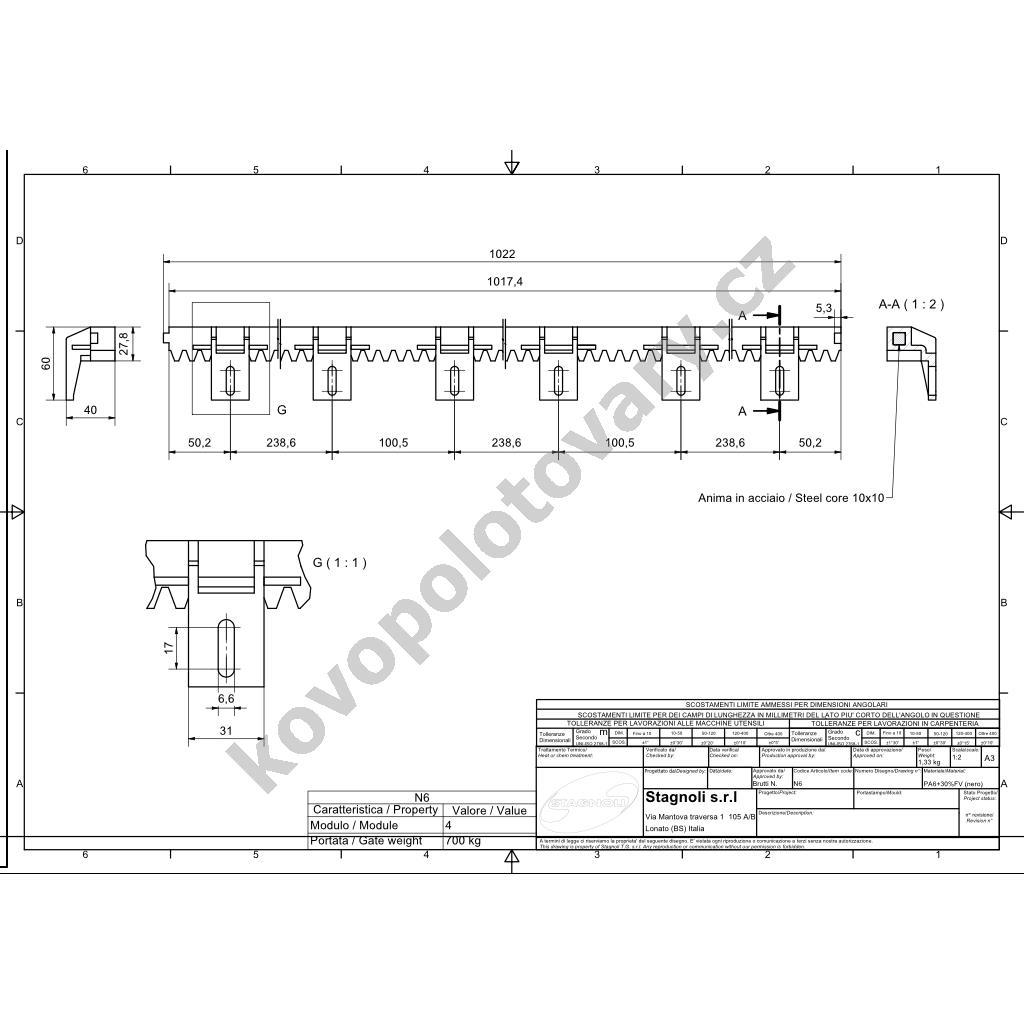

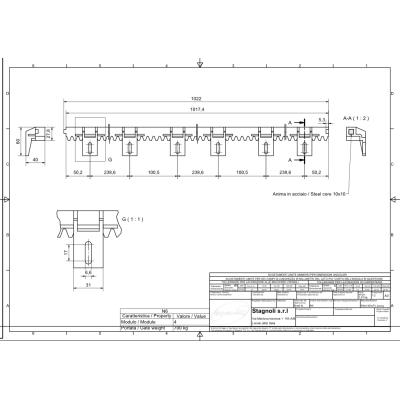

• 7x STAGNOLI N6 – vodicí plastový nylonový hřeben s ocelovým jádrem (1 m)
• 7x STAGNOLI SAC012 – sada pro upevnění ozubeného hřebenu posuvné brány se 6 úchyty

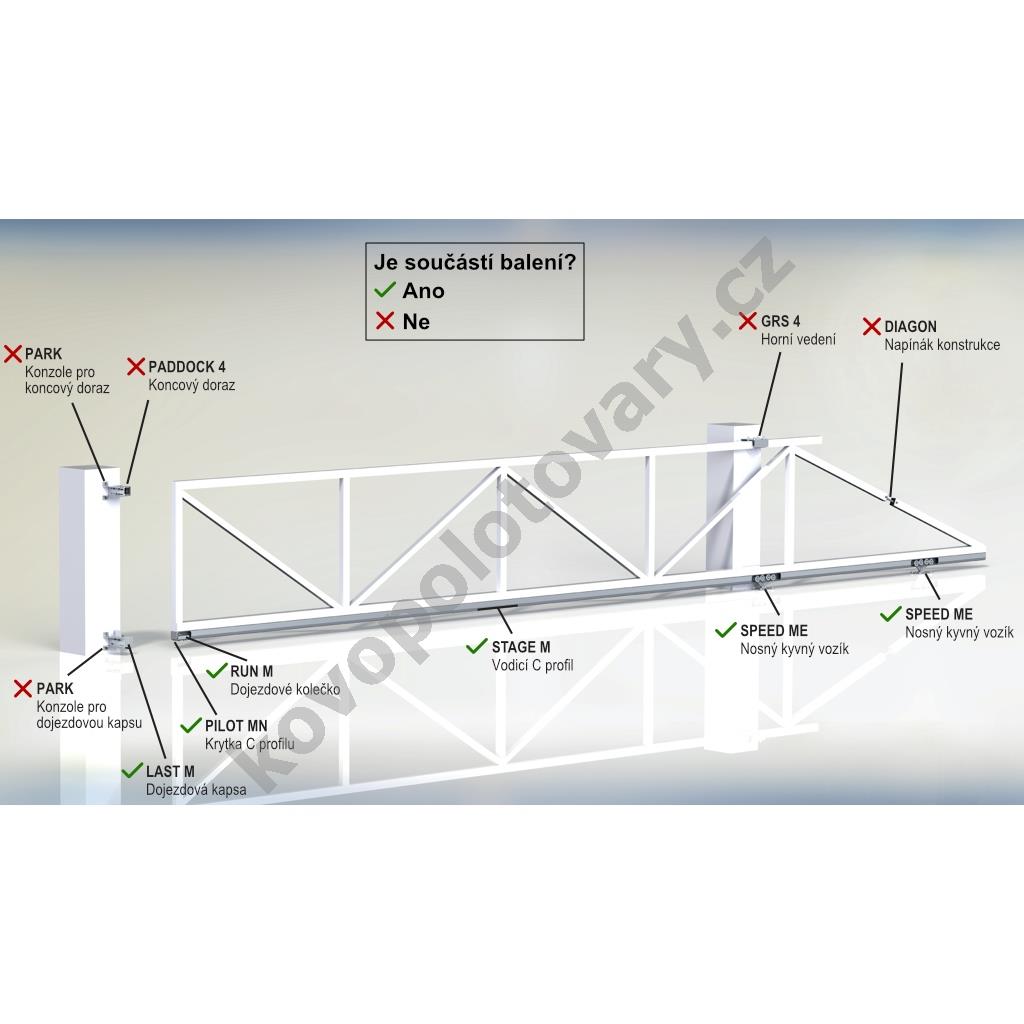

• Důležité: součástí balení není horní vedení, vodicí rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.

Nastavitelné funkce pohonu a řídicí jednotky:

• Automatické zavírání – brána se automaticky zavře po nastaveném čase
• Detekce překážek – při nárazu brány do překážky pohon obrátí chod
• Úsporný režim – při nečinnosti řídicí jednotka vypne napájení příslušenství
• Předblikání – upozornění výstražným majákem před zahájením pohybu brány
• Částečné otevření – vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
• Vstup pro záložní baterii – umožňuje připojit akumulátor zajišťující funkčnost při výpadku proudu
• Výstup pro elektrický zámek – ovládá elektromechanický zámek
• Režim Master/Slave – hlavní pohon může ovládat podřízený pohon v realizacích dvoukřídlých posuvných bran
• Nastavitelná síla – podle hmotnosti brány, pro co nejbezpečnější detekci překážek
• Nastavitelná rychlost – řídicí jednotka umožňuje nastavit rychlost pohybu brány
• Programovatelný výstup – nastavitelný výstup např. pro připojení elektronických zástrčí nebo elektromechanických zámků jiných výrobců
• Signalizace poruch – řídicí jednotka signalizuje poruchy diodami a výstražným majákem
• Plynulý dojezd – brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
• Nice BlueBUS – sběrnice umožňující zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů
• Nice Solemyo – řídicí jednotka je kompatibilní se solárním napájením Nice Solemyo
• Nice Opera – řídicí jednotka je kompatibilní se sérií produktů Nice Opera a má konektor IBT4N
• Nice Eye Check – dvoubarevná LED kontrolka na těle pohonu signalizuje stav pohonu
• Nice BiDi – rádiový přijímač umožňuje odeslat zpět ovladači stav brány
• Nice Yubii – umožňuje pohon připojit do ekosystému chytré domácnosti od Nice a ovládat zařízení přes aplikaci

Technické informace:

• Napájení
  • Napájecí napětí: 230 V AC
  • Napájení motoru: 24 V DC
  • Výkon: max. 450 W
  • Odběr proudu: max. 2,1 A
• Parametry brány
  • Typ hřebenu: modul zubu 4
  • Hmotnost brány: max. 600 kg
  • Doporučená hmotnost brány: max. 400 kg
  • Šířka průjezdu: max. 6,4 m
  • Doporučená šířka průjezdu: max. 6 m
• Rozměry
  • Šířka: 340 mm
  • Výška: 303 mm
  • Hloubka: 220 mm
• Vlastnosti
  • Krytí: IP44
  • Provozní teplota: -20 až 55 °C
  • Točivý moment: max. 21,1 Nm
  • Síla: max. 700 N
• Vodicí C profil
  • Materiál: ocel
  • Povrchová úprava: galvanické pozinkování
• Komponenty pojezdu
  • Materiál: ocel (části mohou být z PVC, gumy či nylonu)
  • Povrchová úprava: galvanické pozinkování

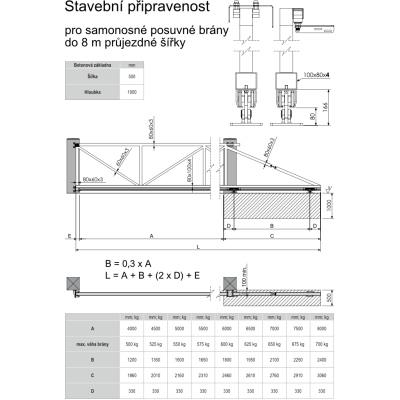

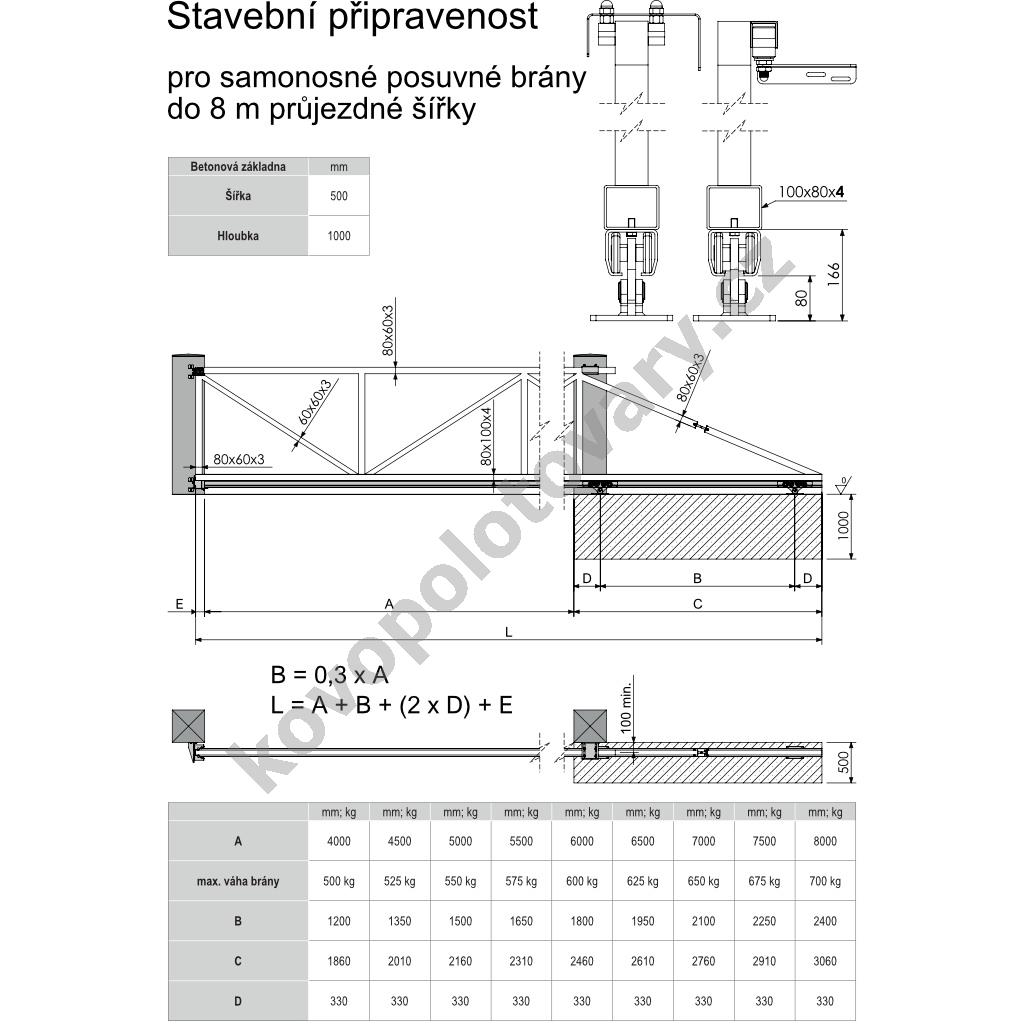

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.
