KP LiftBase 130 – nerezový podstavec pod pohon posuvné brány, výška 130 mm
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis

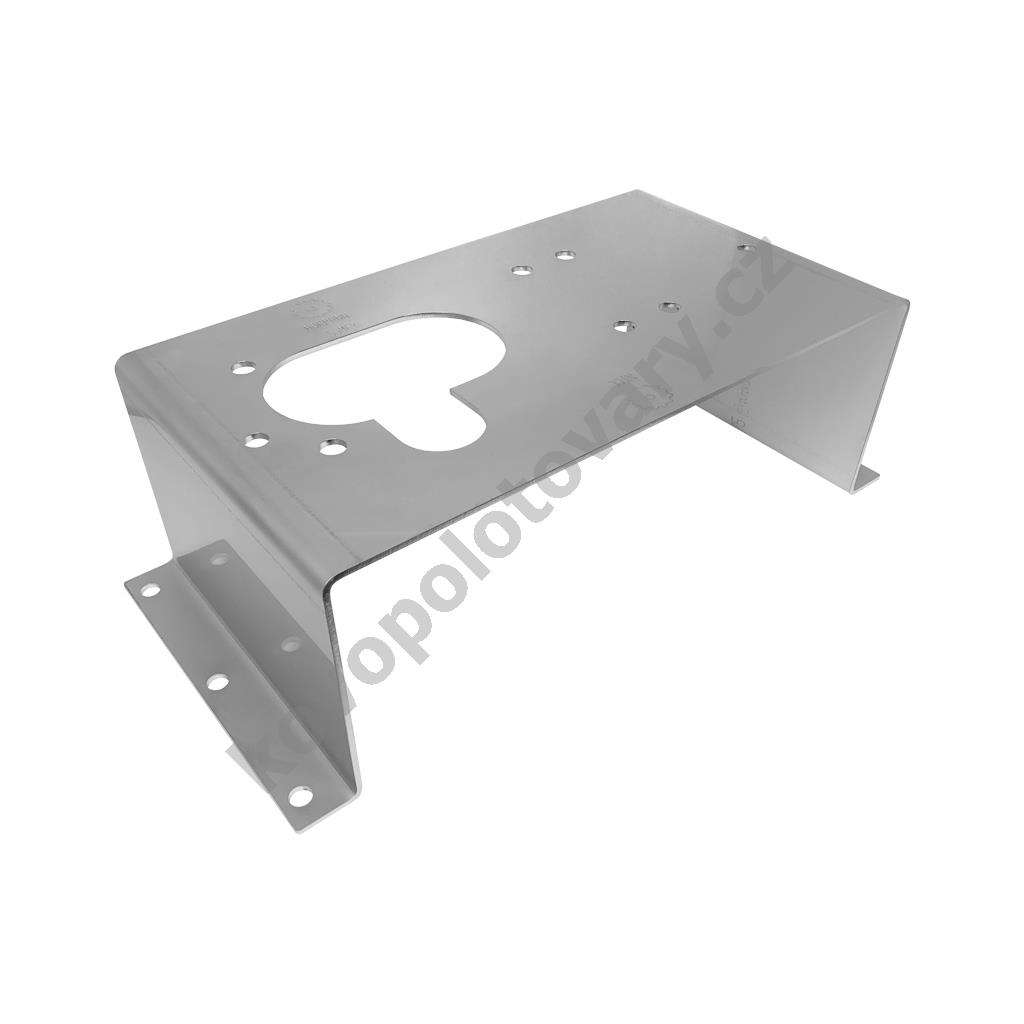

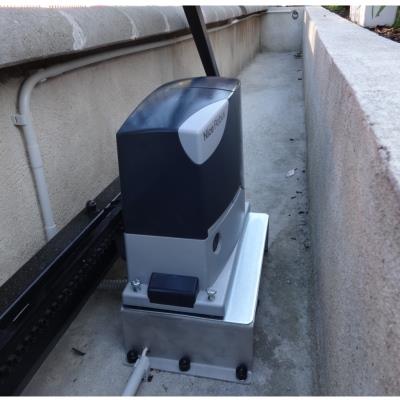

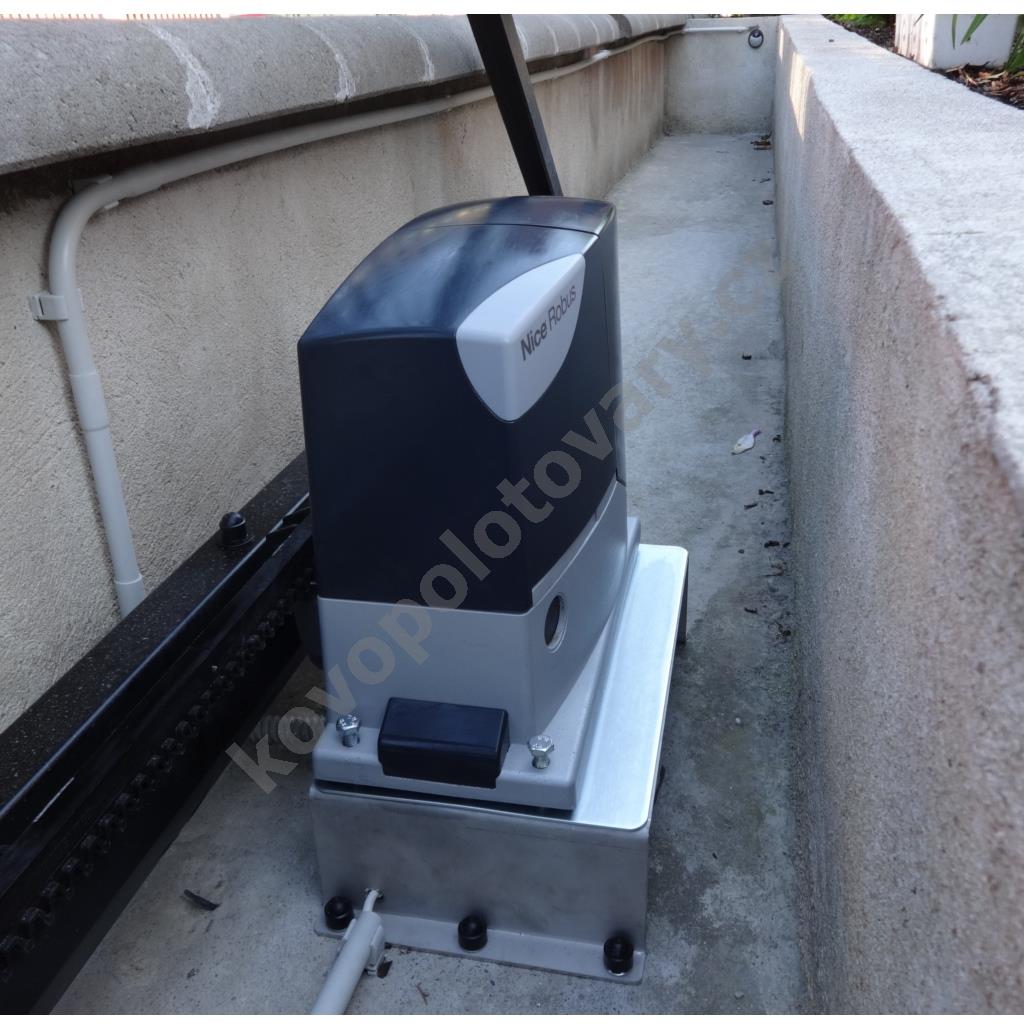

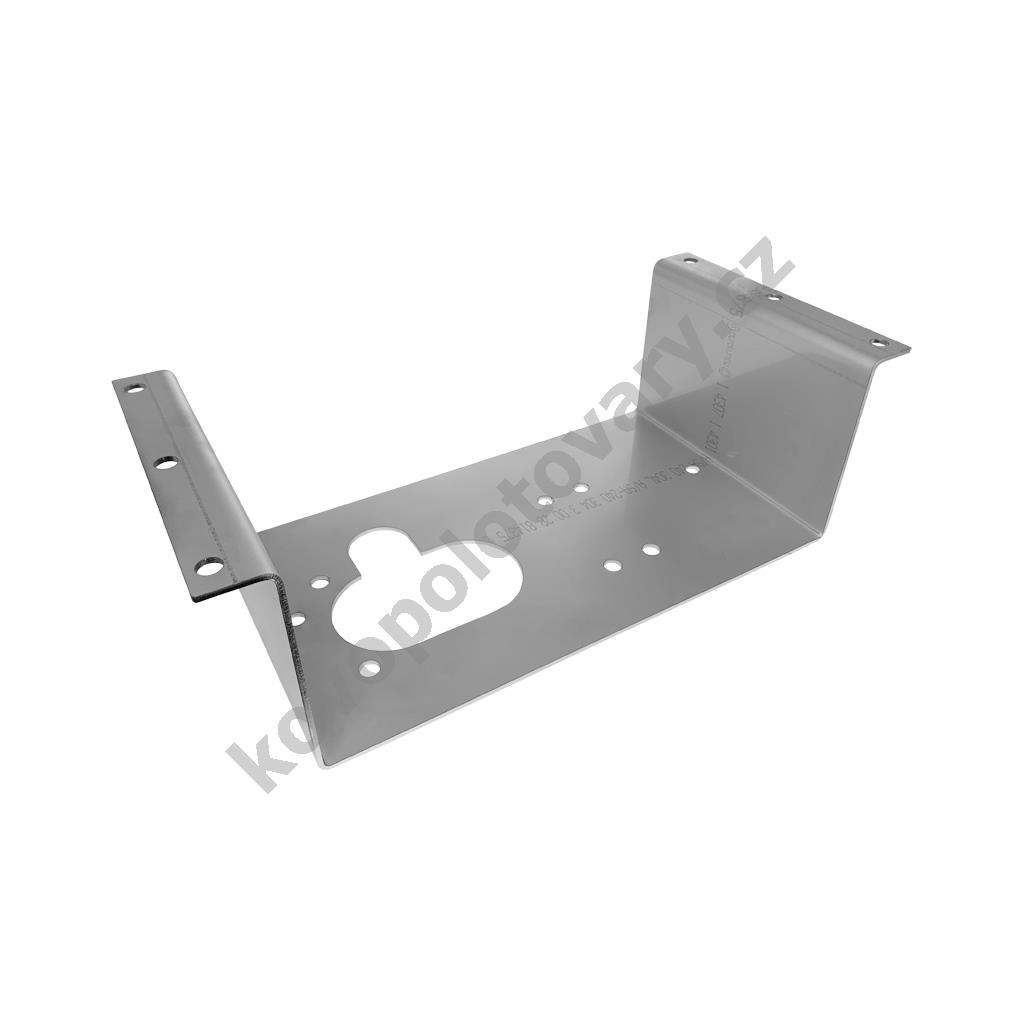

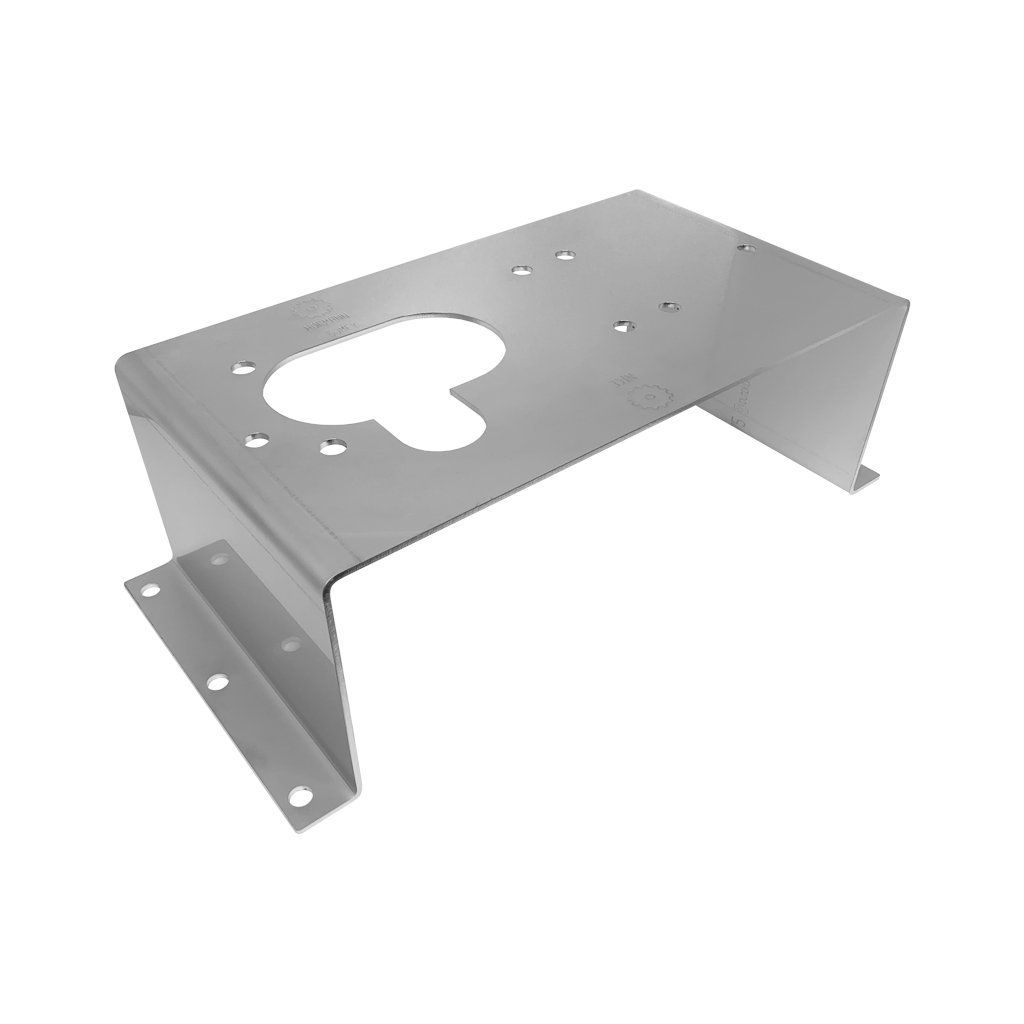

Podstavec pro montáž pod pohon posuvné brány. Podstavec zvedne pohon výše, aby pastorek pohonu dosáhl na ozubený vodicí hřeben namontovaný na samonosné posuvné bráně.

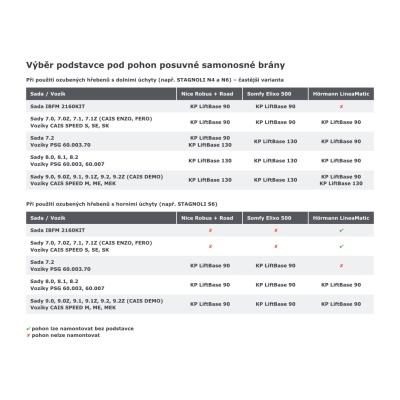

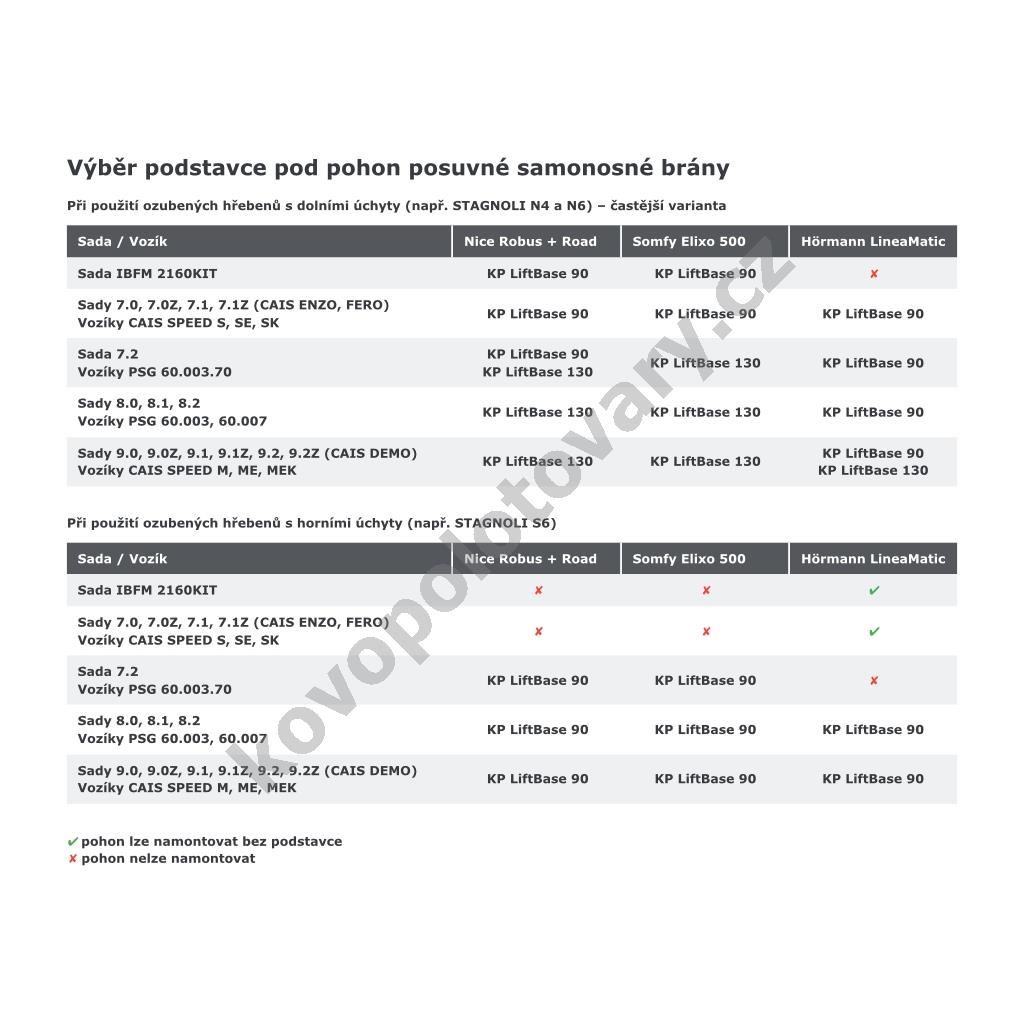

Tento podstavec má předvrtané otvory pro pohony sérií Nice Robus a Road, Somfy Elixo 500 a Hörmann LineaMatic. Jednotlivé typy pohonů mají pastorek v různých výškách a stejně tak jednotlivé typy nosných vozíků mají různé výšky a ještě záleží, jestli použijete ozubené vodicí hřebeny s horními nebo spodními úchyty. V tabulkách níže proto uvádíme, v jakých kombinacích lze tento podstavec použít.
Při použití ozubených hřebenů s dolními úchyty (např. STAGNOLI N4 a N6) – častější varianta
Vozíky CAIS SPEED S, SE, SK
Vozíky PSG 60.003.70
Vozíky PSG 60.003, 60.007
Vozíky CAIS SPEED M, ME, MEK
Při použití ozubených hřebenů s horními úchyty (např. STAGNOLI S6) tento podstavec nelze použít!
- Důležité: pro kombinace, kde není možné použít tento podstavec, lze většinou použít nižší variantu, která je k nalezení v alternativních produktech.
Obsah balení:
- 1x KP LiftBase 130 – podstavec pod pohon posuvné brány, výška 130 mm
- Důležité: součástí balení není spojovací materiál k montáži podstavce k zemi ani k upevnění pohonu k podstavci.
Technické informace:

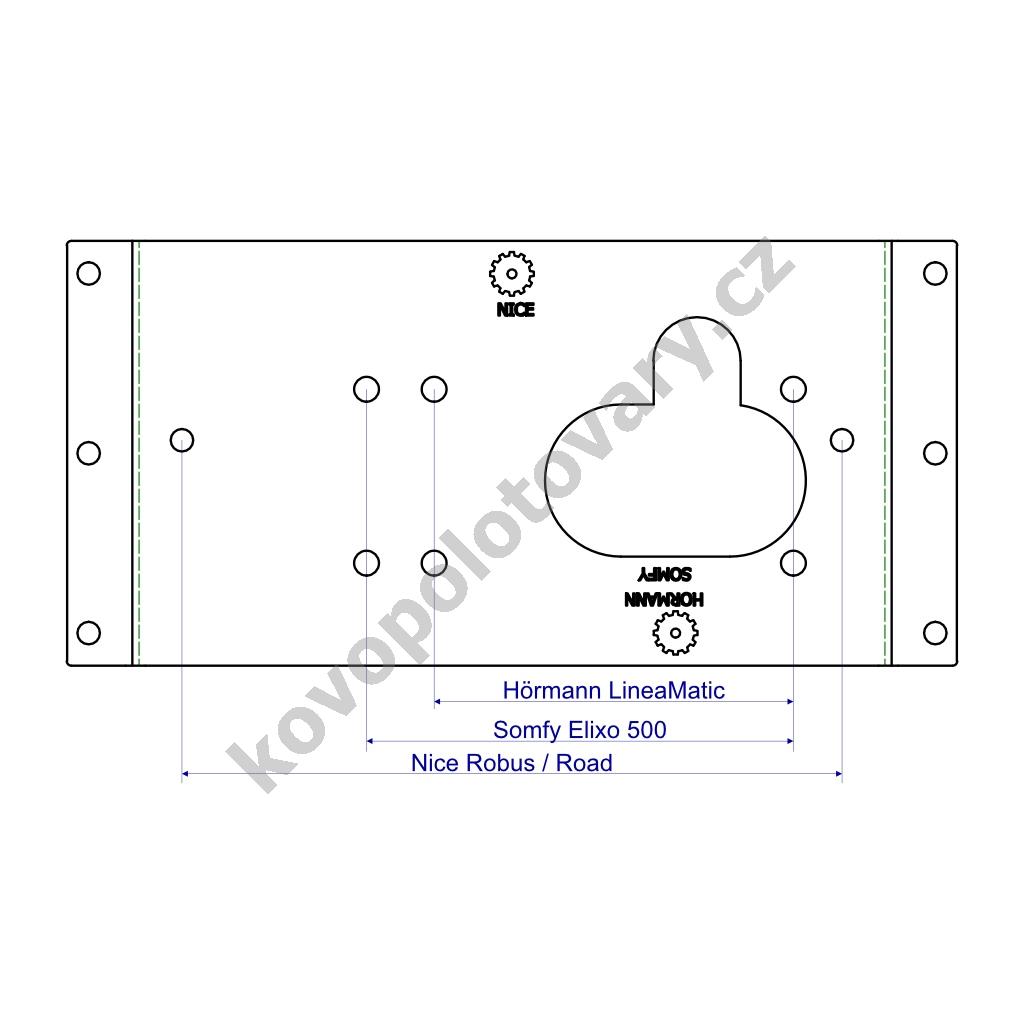

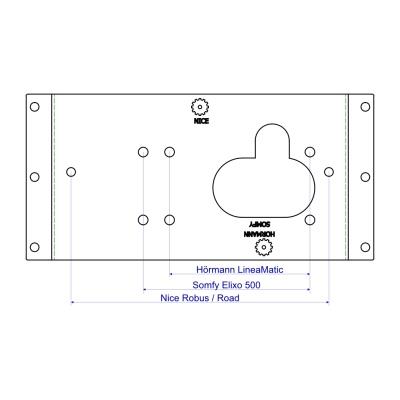

- Otvory pro pohony: Nice Robus, Nice Road, Somfy Elixo 500, Hörmann LineaMatic
- Materiál: nerezová ocel
- Výška: 130 mm

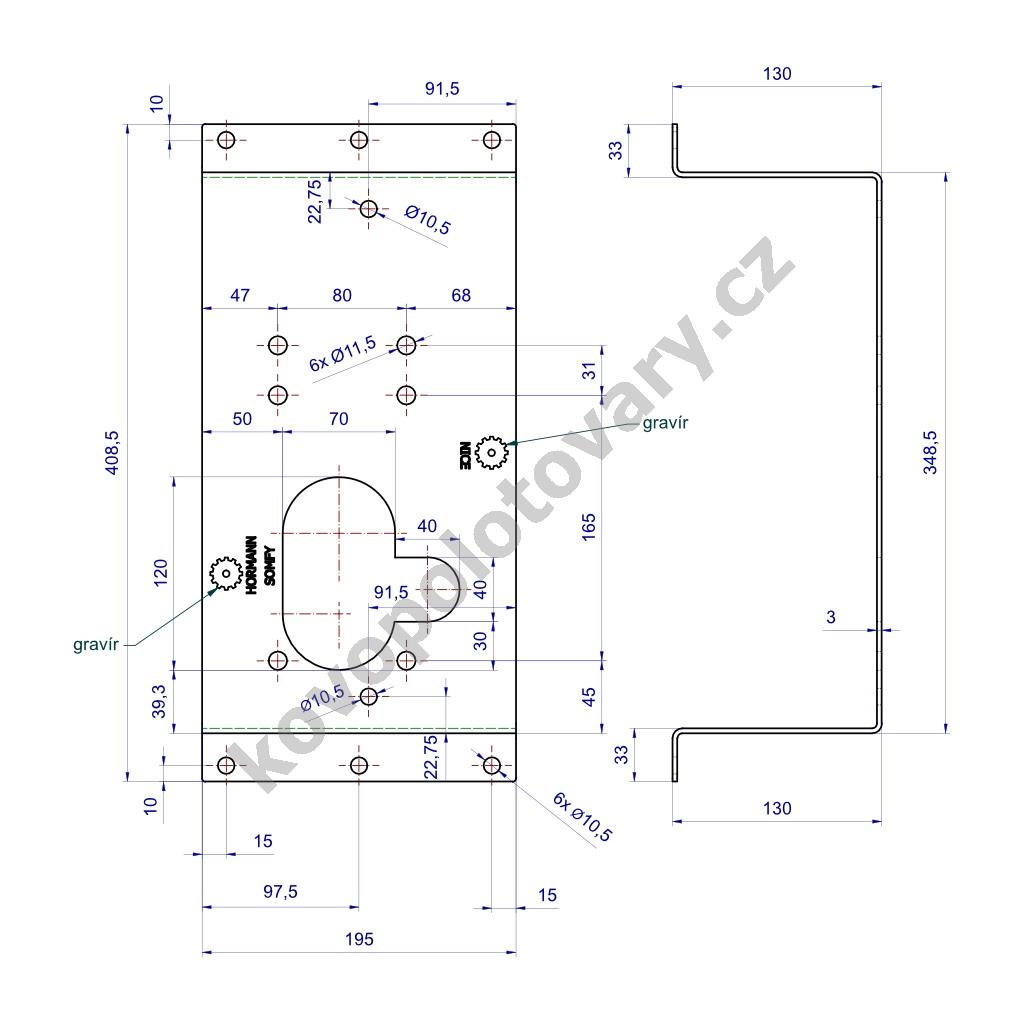

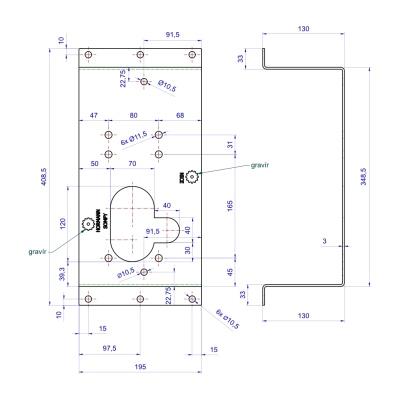

- Rozměry: viz technický nákres
| Parametry | |
|---|---|
| Výrobce | KP |
| Materiál | ocel nerezová |
Související zboží
12723 - plastová krytka šroubu nebo matice se závitem M8, pr. 12,8 mm, bílá
Barva: bílá; Materiál: polyethylén LD; Průměr: 12,8; Typ závitu: M8;
Kód položky:12723
Ocelová matka - matice závit M8, galvanicky pozinkovaná ocel třídy 8.8
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Typ závitu: M8;
Kód položky:DIN-934-8-M8-Zn
Ocelová matka - samojistná matice závit M8, galvanicky pozinkovaná ocel třídy 8.8
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Typ závitu: M8;
Kód položky:DIN-985-8-M8-Zn
Plášťová ocelová kotva pro beton a kámen FISCHER FSA-S 10/60 se šroubem M8
Materiál: ocel; Min. hloubka vývrtu: 115; Povrchová úprava: galvanické pozinkování; Průměr vrtáku: 10; Výrobce: Fischer;
Kód položky:KF-68525
STAGNOLI N4 - ozubený hřeben posuvné brány do 400 kg, nylonový s ocelovým jádrem, 4 spodní úchyty, modul 4, 1 m
Délka: 1000; Délka balíku: 105; Tloušťka: 20; Výrobce: Stagnoli;
Kód položky:ACRV4
STAGNOLI N6 - ozubený hřeben posuvné brány do 700 kg, nylonový s ocelovým jádrem, 6 spodních úchytů, modul 4, 1 m
Délka: 1000; Délka balíku: 100; Tloušťka: 20; Výrobce: Stagnoli;
Kód položky:V/6
Závitová ocelová tyč M8, délka 100 cm, galvanicky pozinkováno, pro zábradlí, schodiště a brány
Délka: 1000; Délka balíku: 100; Materiál: ocel; Povrchová úprava: galvanické pozinkování; Typ závitu: M8;
Kód položky:DIN-975-M8-Zn
Alternativy
KP LiftBase 90 – nerezový podstavec pod pohon posuvné brány, výška 90 mm
Materiál: ocel nerezová; Výrobce: KP;
Kód položky:KP-LB-90
