9.1 - sestava pro výrobu pojezdu posuvné nesené brány do průjezdu 6,4 m a 620 kg, profil bez úpravy

9.1 - sestava pro výrobu pojezdu posuvné nesené brány do průjezdu 6,4 m a 620 kg, profil bez úpravy
9.1 Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 6,4 m průjezdní šířky a celkové...
Kód položky9.1
DostupnostSkladem > 5
Cena bez DPH16 211,-
Cena s DPH19 616,-
Koupit:
Záruka24měsíců
VýrobceCAIS
Hmotnost120,54kg
  • Popis
  • Parametry
  • Příslušenství
  • Alternativy
  • Návody ke stažení
  • Video
  • Články
  • Dotaz na produkt

Popis

9.1

Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 6,4 m průjezdní šířky a celkové hmotnosti do 620 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 8 m šířky průjezdu a hmotnosti do 700 kg.

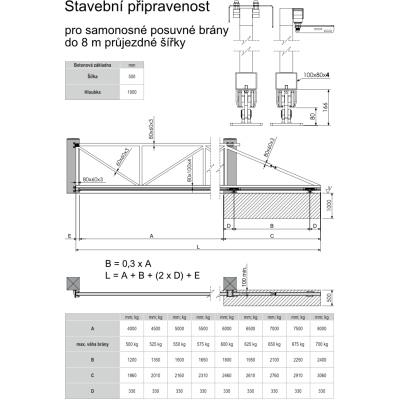

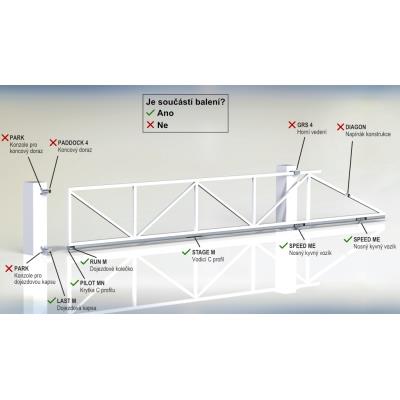

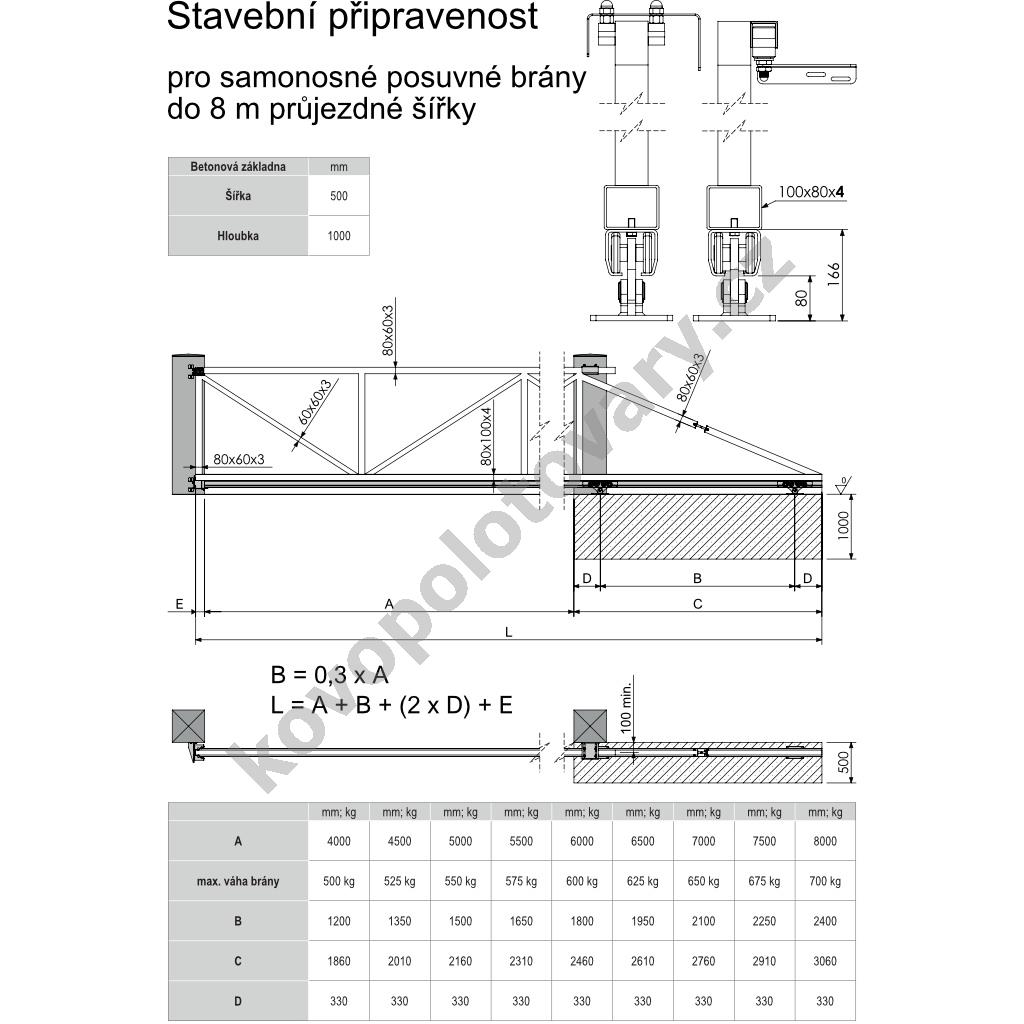

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.

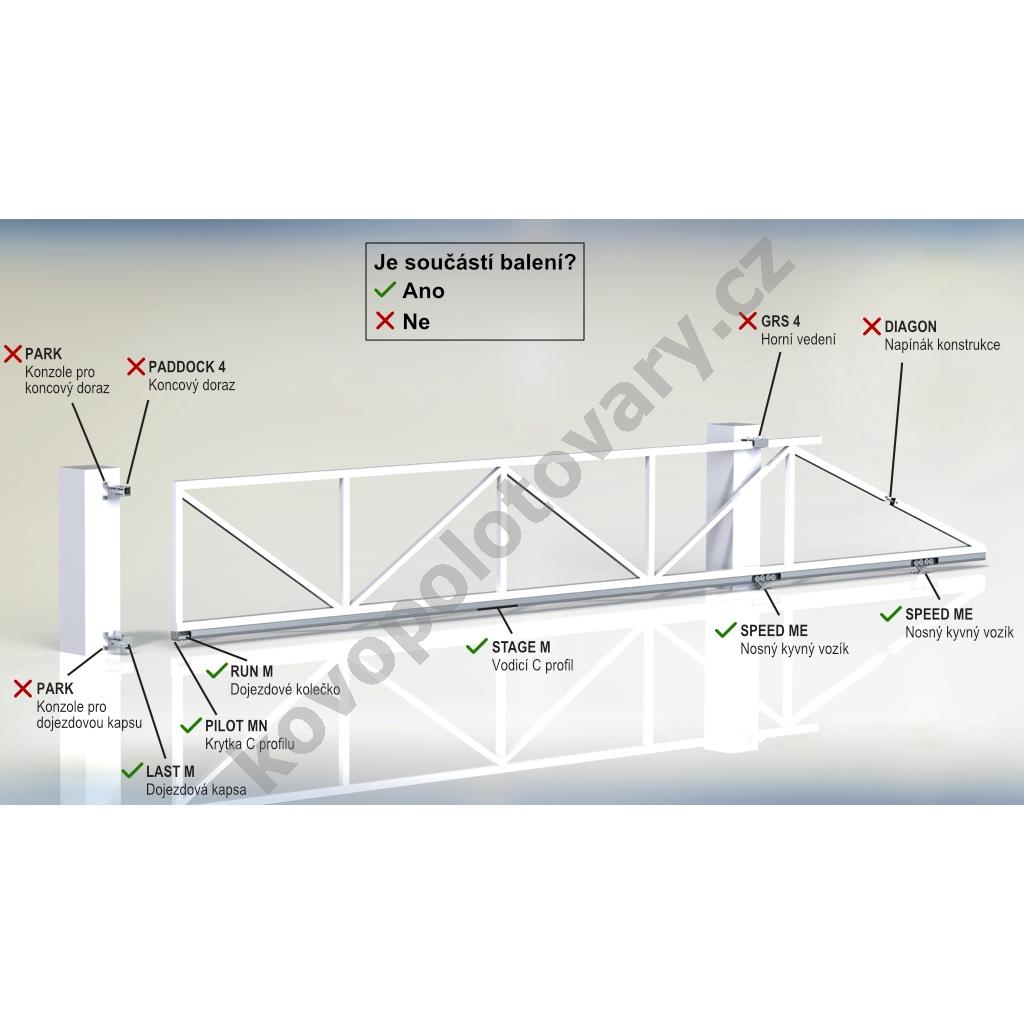

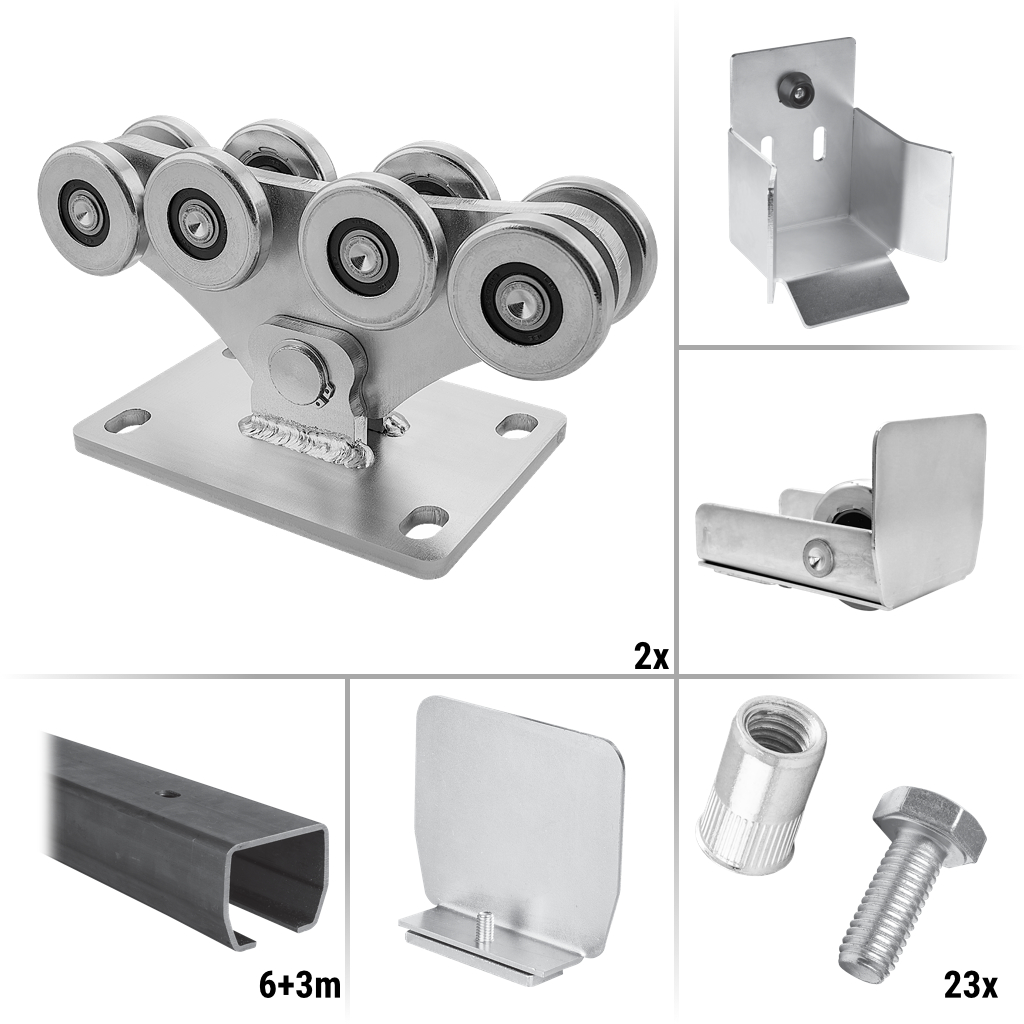

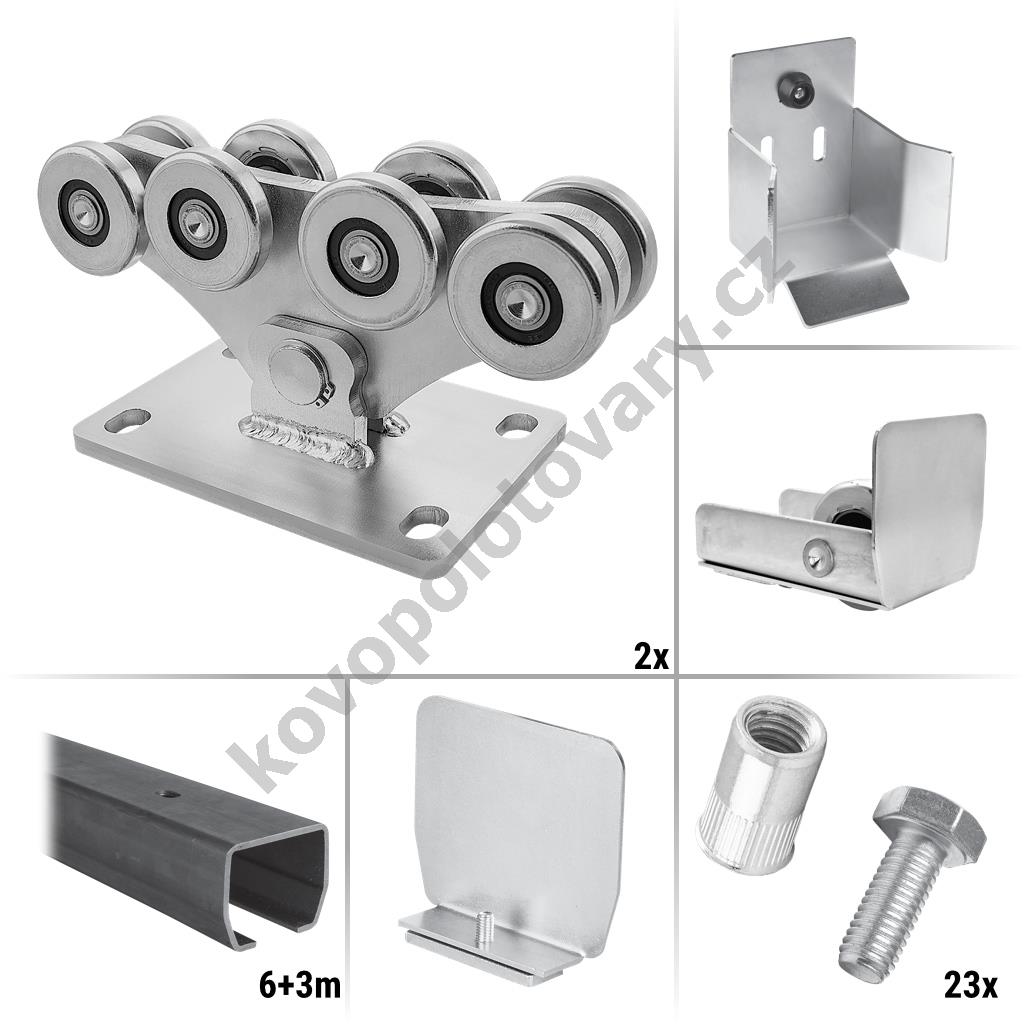

Obsah balení:

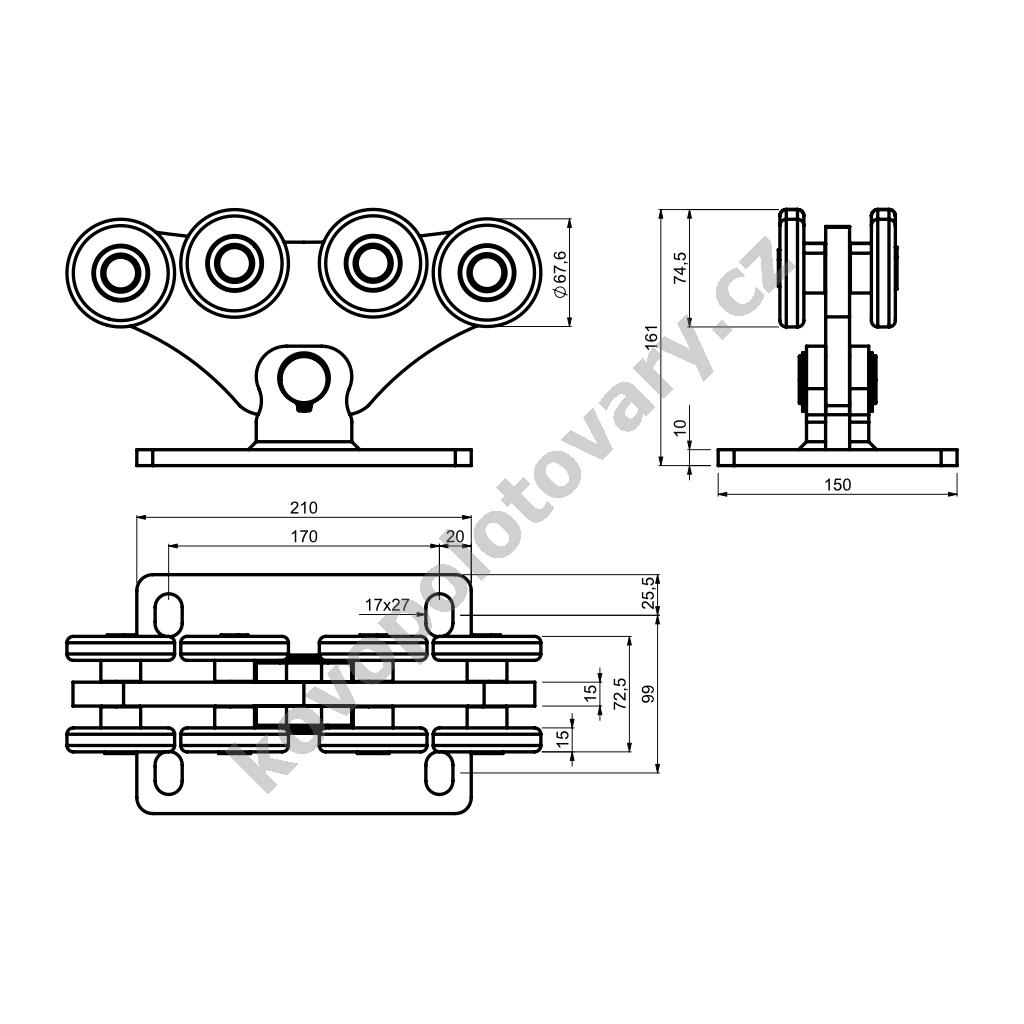

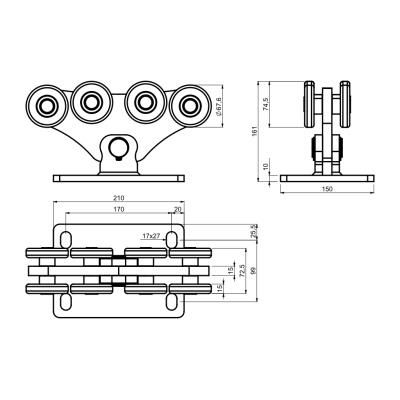

  • 2x SPEED-ME - nosný kyvný vozík

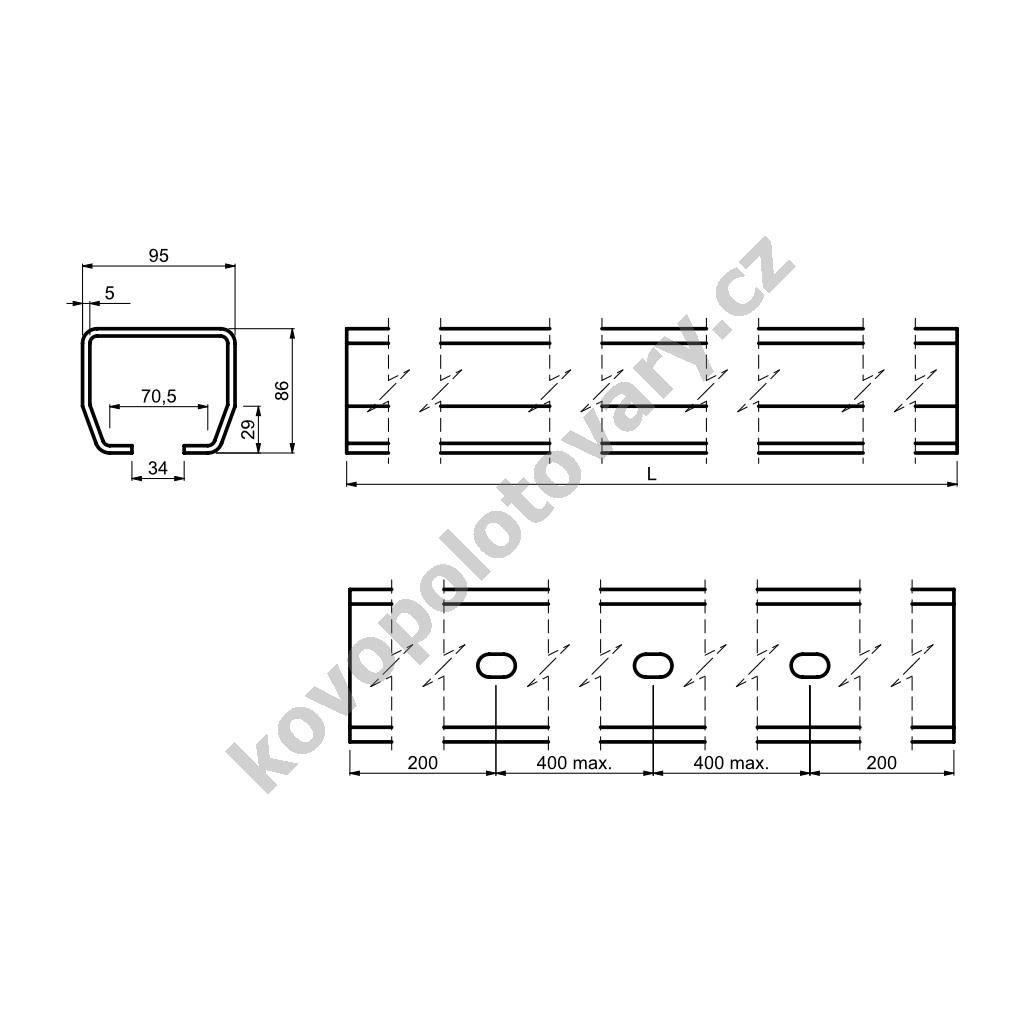

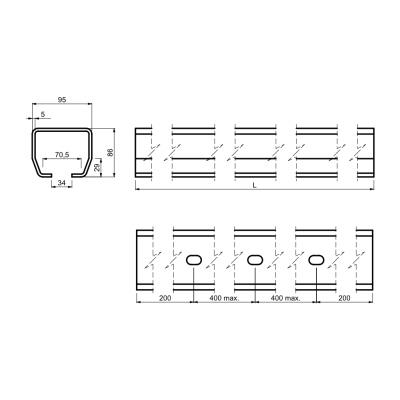

  • 1x STAGE-MB_6m - vodicí C profil 95x86 mm, bez povrchové úpravy (černý), s otvory pro přišroubování k rámu brány
  • 1x STAGE-MB_3m - vodicí C profil 95x86 mm, bez povrchové úpravy (černý), s otvory pro přišroubování k rámu brány

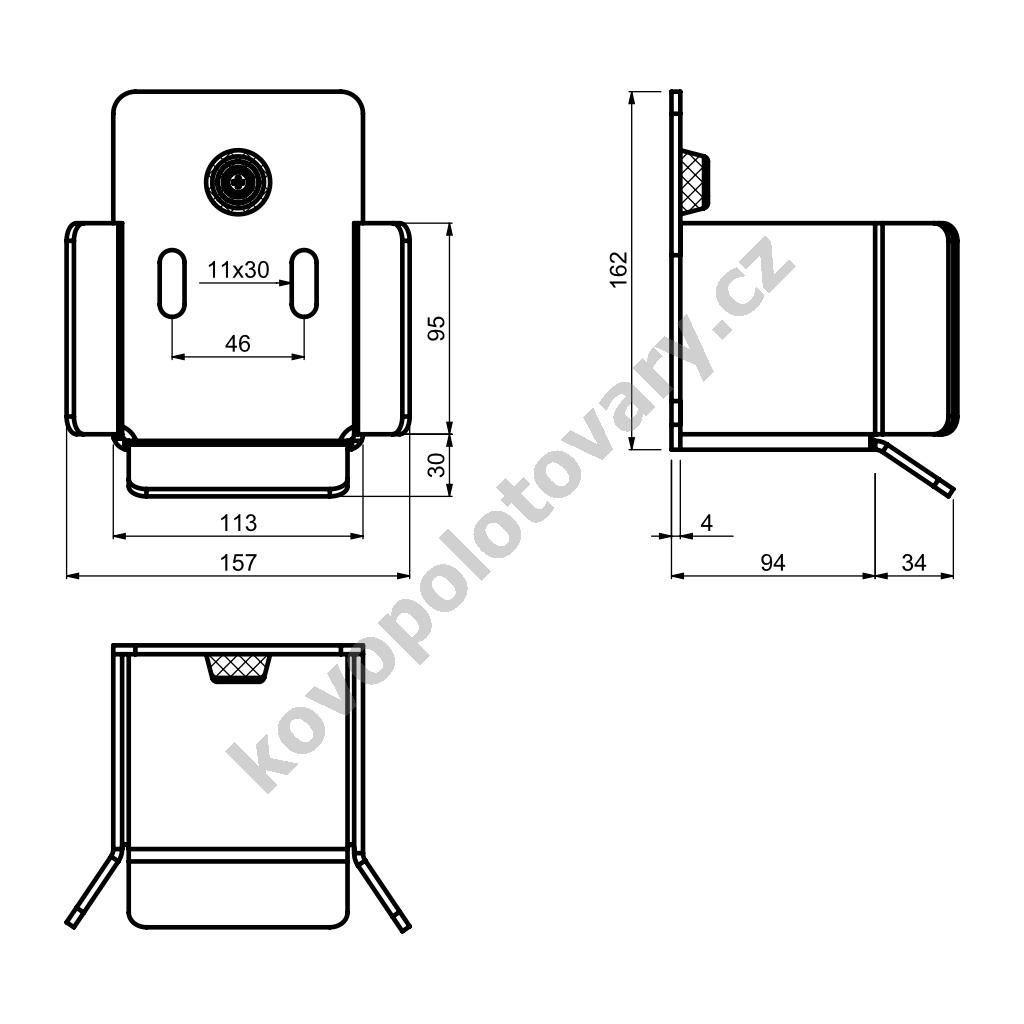

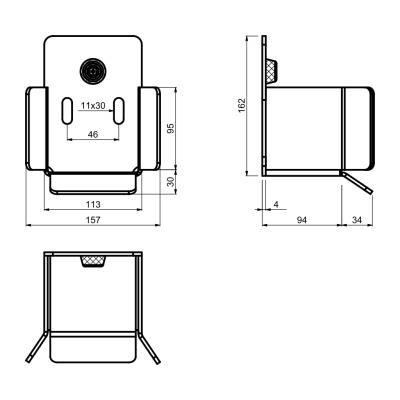

  • 1x LAST-M - spodní dojezdová kapsa

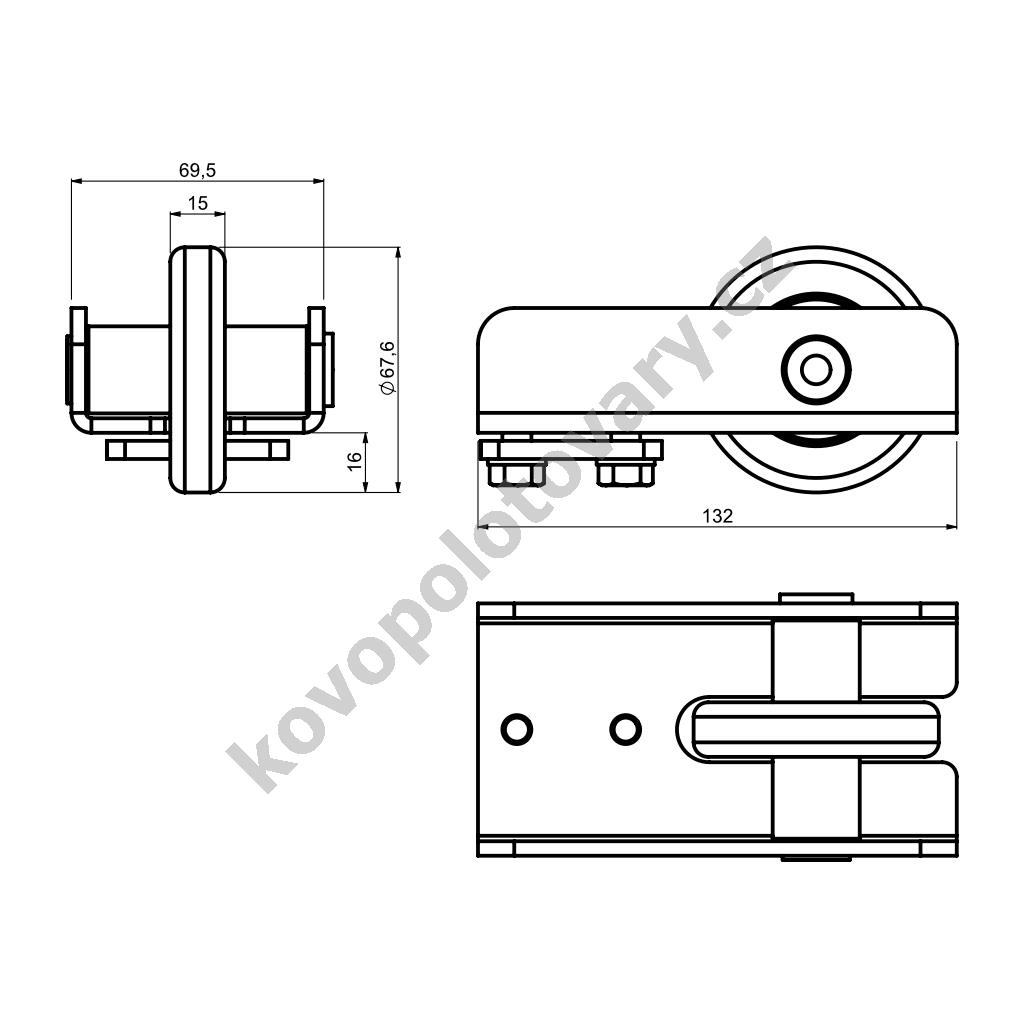

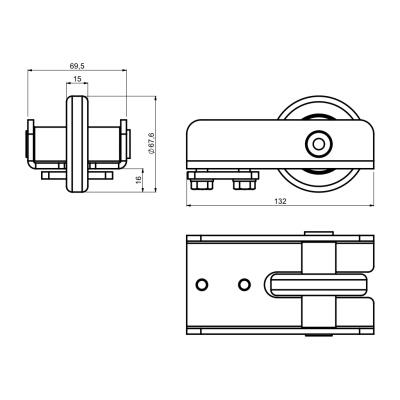

  • 1x RUN-M - dojezdové kolečko

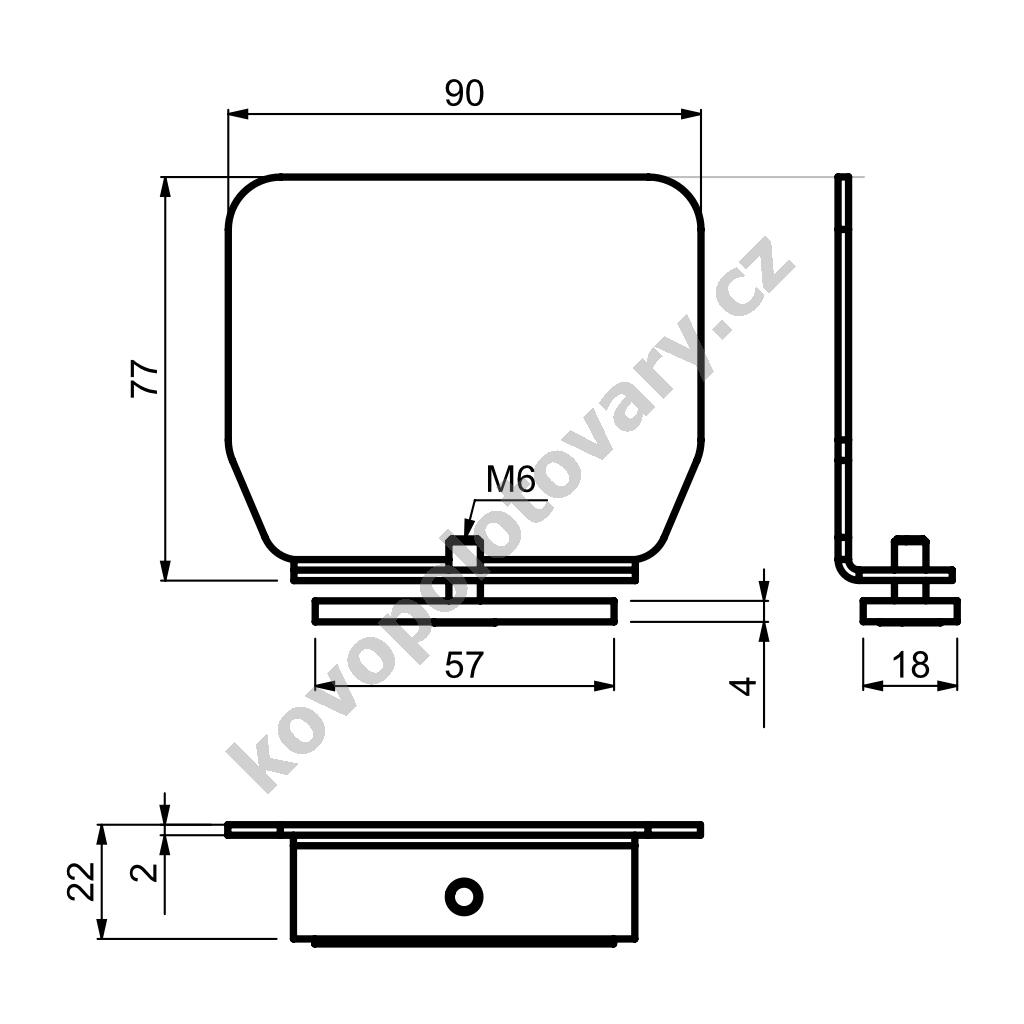

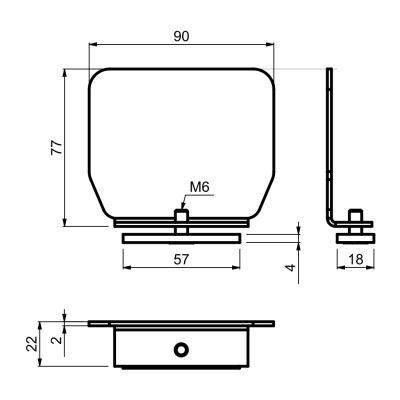

  • 2x PILOT-MN - krytka (záslepka) C profilu
  • 23x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
  • 15x Nýtovací matice M10x18 - pro připevnění C profilu
  • 8x Nýtovací matice M10x21 - pro připevnění C profilu
  • Důležité: součástí balení není horní vedení, vodící rolka. Důvodem je vícero možností konstrukčního provedení. Tyto produkty jsou k nalezení v kategorii "BRÁNY, VRATA, DVEŘE -> Brány posuvné nesené -> Příslušenství -> Horní vedení, rolky".

Technické informace:
  • Parametry brány
    • Hmotnost brány: max. 620 kg
    • Šířka průjezdu: max. 6,4 m
  • Vodicí C profil
    • Materiál: ocel
    • Povrchová úprava: žádná
  • Komponenty pojezdu
    • Materiál: ocel (části mohou být z PVC, gumy či nylonu)
    • Povrchová úprava: galvanické pozinkování
Parametry
Max. váha brány (kg) 620
Pro šířku průjezdu do 6,4 m
Typ setu set bez pohonu
Prodejní délka 6 m
Délka balíku 600 cm
