Popis

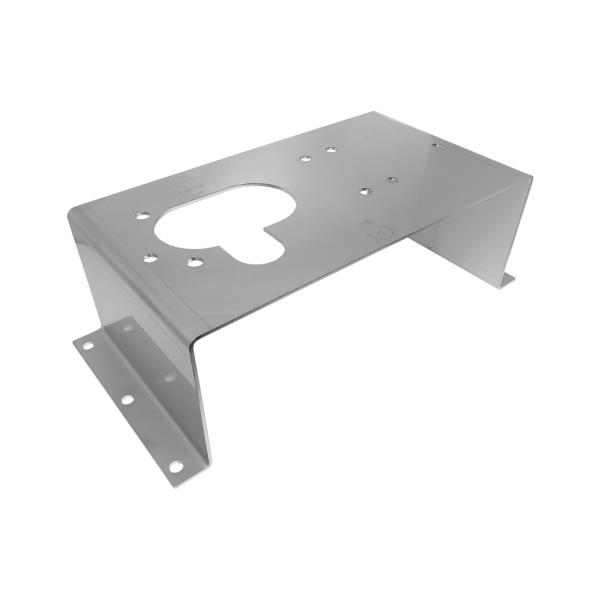

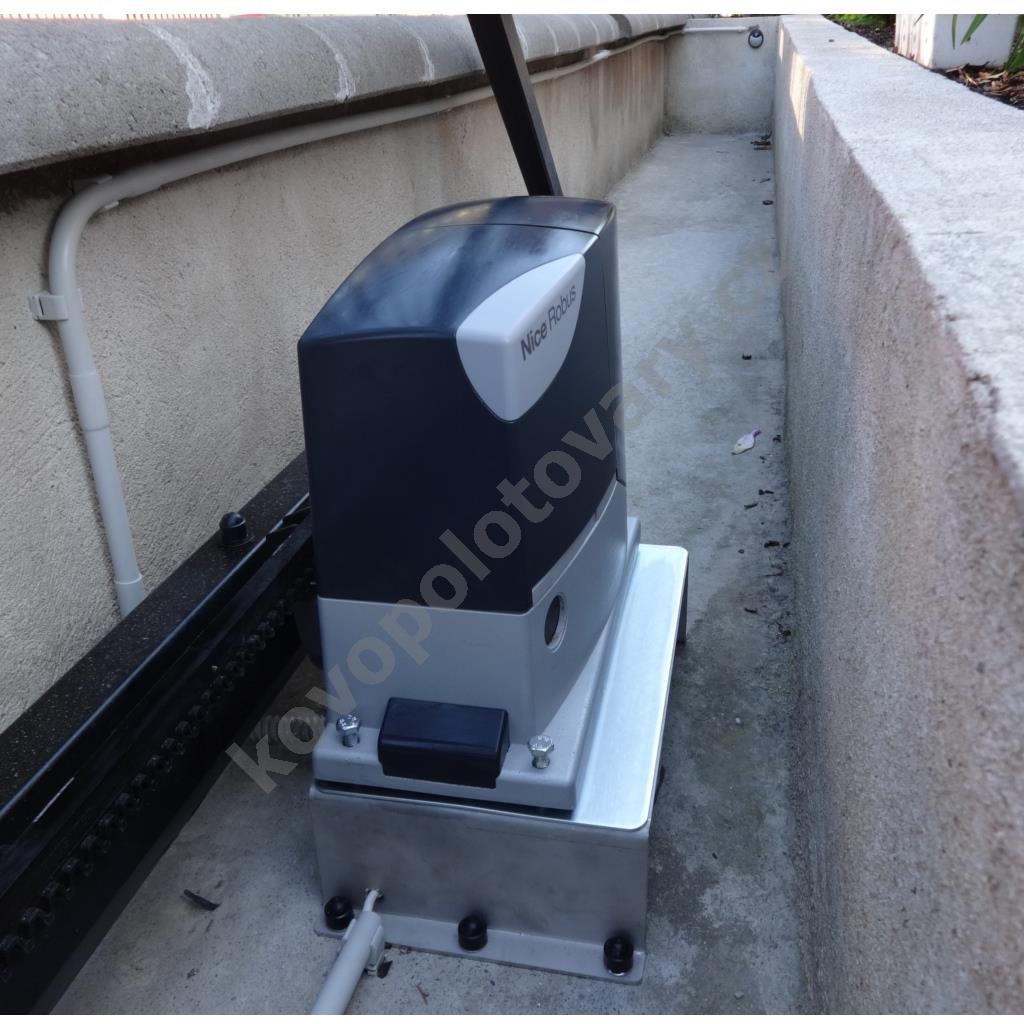

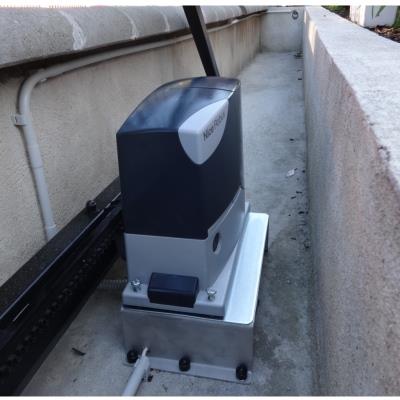

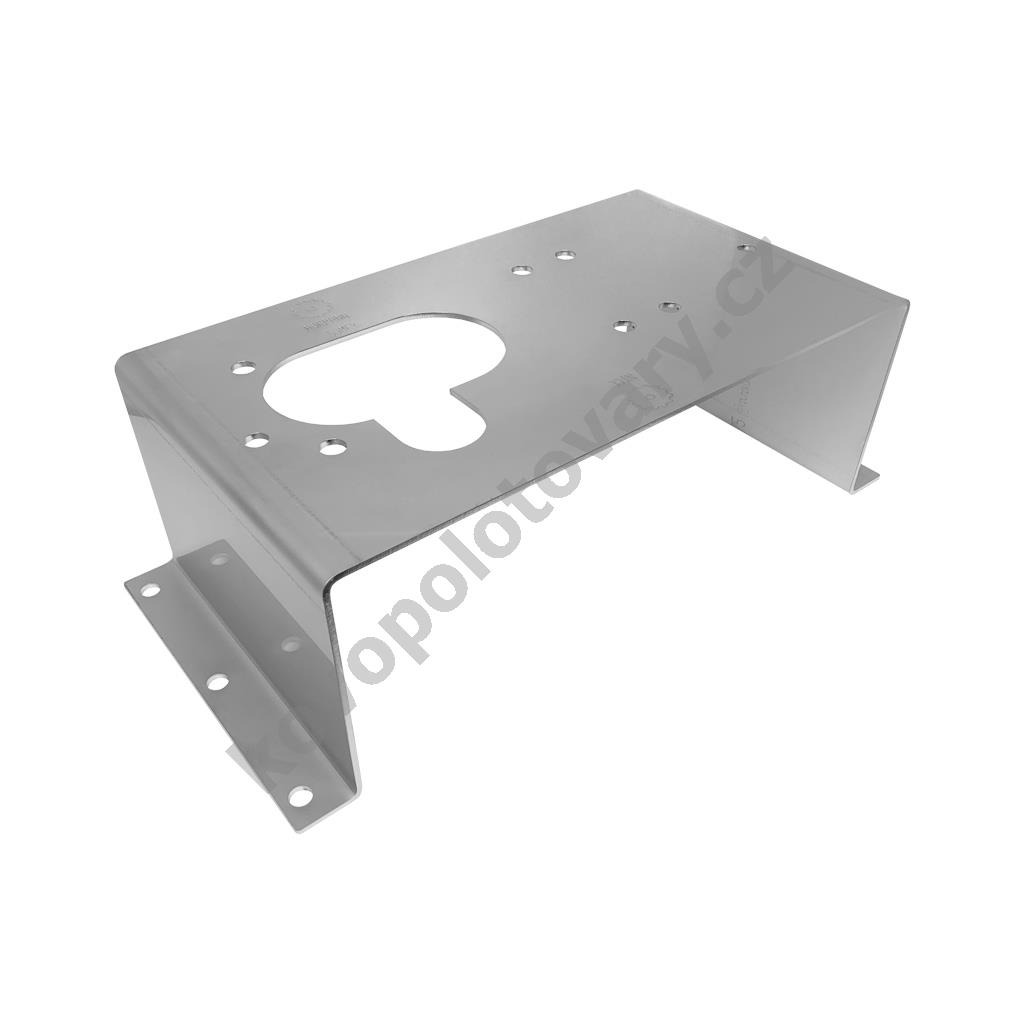

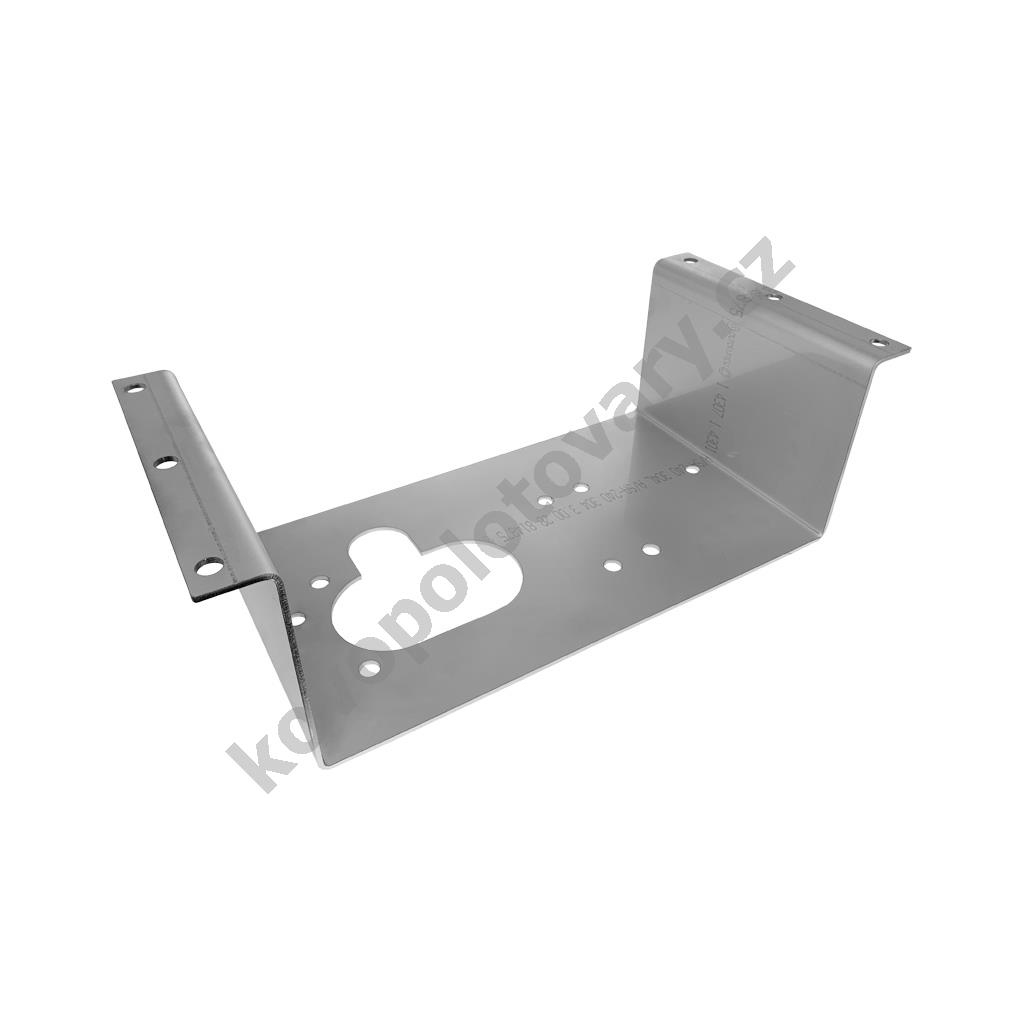

Podstavec pro montáž pod pohon posuvné brány. Podstavec zvedne pohon výše, aby pastorek pohonu dosáhl na ozubený vodicí hřeben namontovaný na samonosné posuvné bráně.

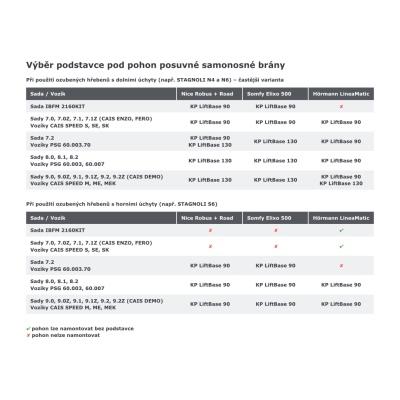

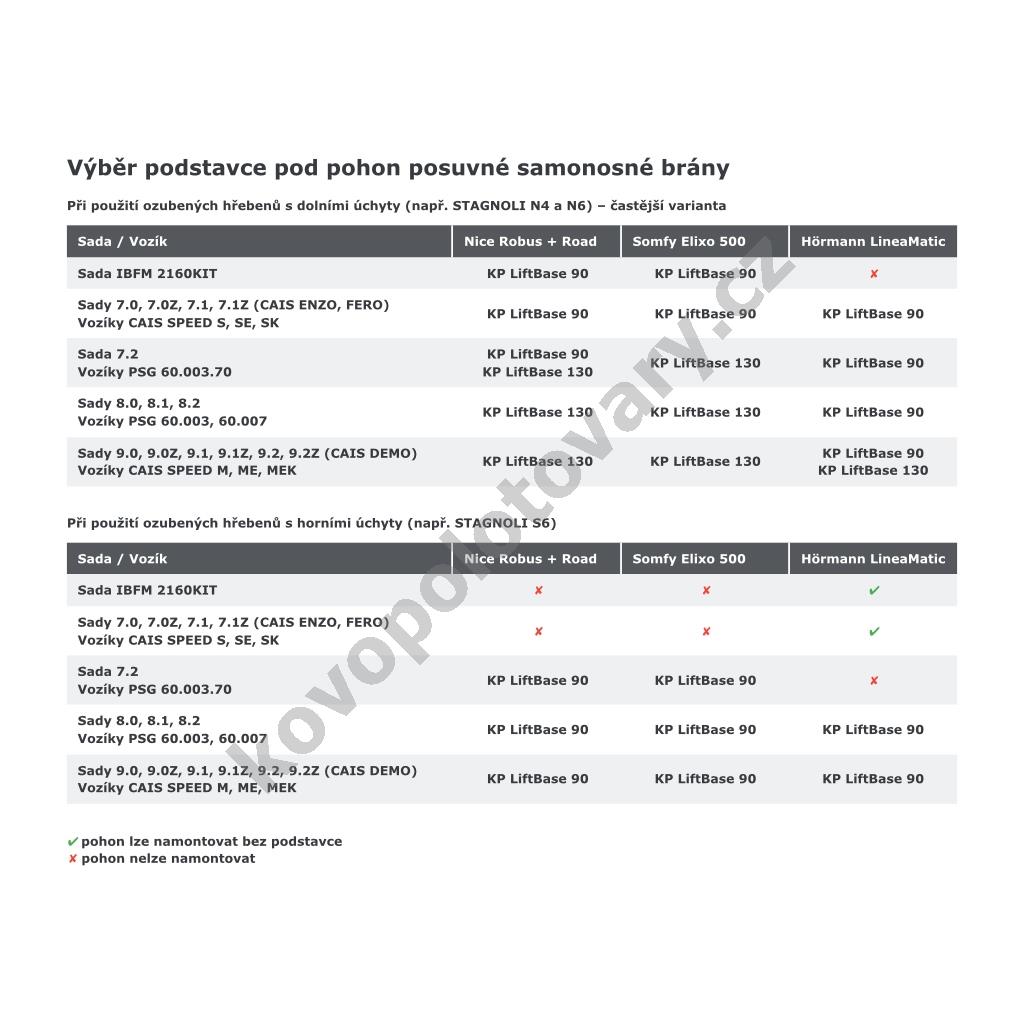

Tento podstavec má předvrtané otvory pro pohony sérií Nice Robus a Road, Somfy Elixo 500 a Hörmann LineaMatic. Jednotlivé typy pohonů mají pastorek v různých výškách a stejně tak jednotlivé typy nosných vozíků mají různé výšky a ještě záleží, jestli použijete ozubené vodicí hřebeny s horními nebo spodními úchyty. V tabulkách níže proto uvádíme, v jakých kombinacích lze tento podstavec použít.
Při použití ozubených hřebenů s dolními úchyty (např. STAGNOLI N4 a N6) – častější varianta
Vozíky CAIS SPEED S, SE, SK
Vozíky PSG 60.003.70
Vozíky PSG 60.003, 60.007
Vozíky CAIS SPEED M, ME, MEK
Při použití ozubených hřebenů s horními úchyty (např. STAGNOLI S6)
Vozíky CAIS SPEED S, SE, SK
Vozíky PSG 60.003.70
Vozíky PSG 60.003, 60.007
Vozíky CAIS SPEED M, ME, MEK
- Důležité: pro kombinace, kde není možné použít tento podstavec, lze většinou použít vyšší variantu, která je k nalezení v alternativních produktech.
Obsah balení:
- 1x KP LiftBase 90 – podstavec pod pohon posuvné brány, výška 90 mm
- Důležité: součástí balení není spojovací materiál k montáži podstavce k zemi ani k upevnění pohonu k podstavci.
Technické informace:

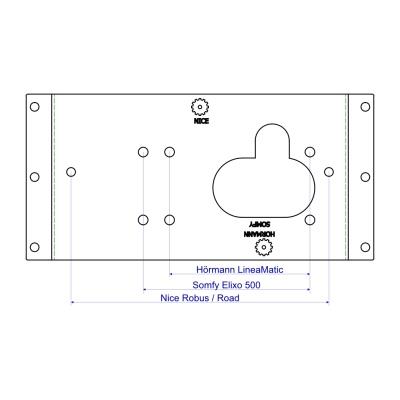

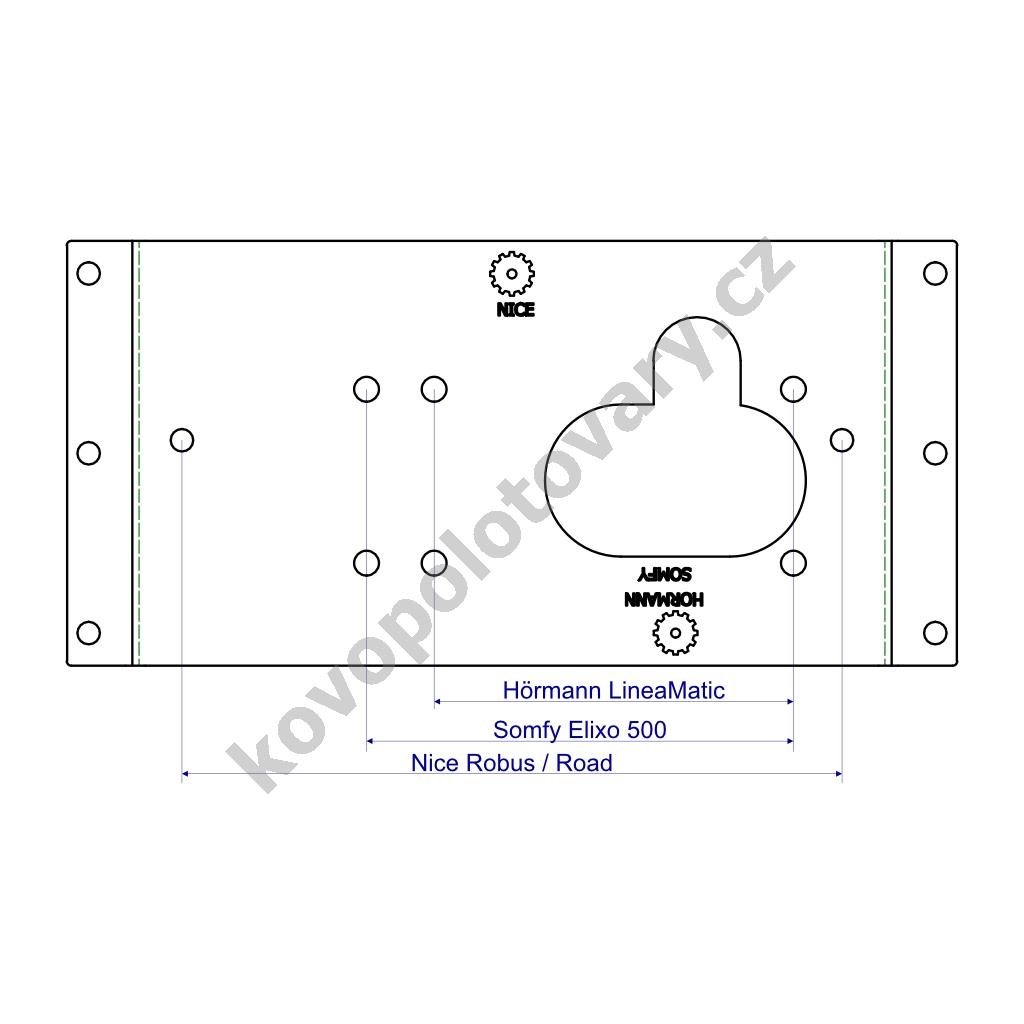

- Otvory pro pohony: Nice Robus, Nice Road, Somfy Elixo 500, Hörmann LineaMatic
- Materiál: nerezová ocel
- Výška: 90 mm

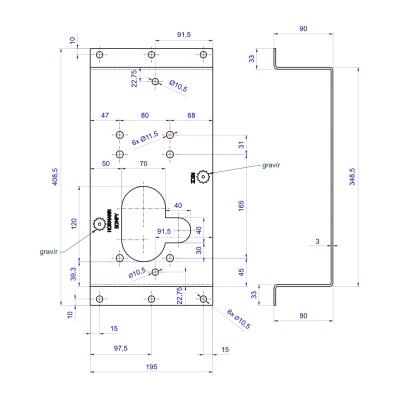

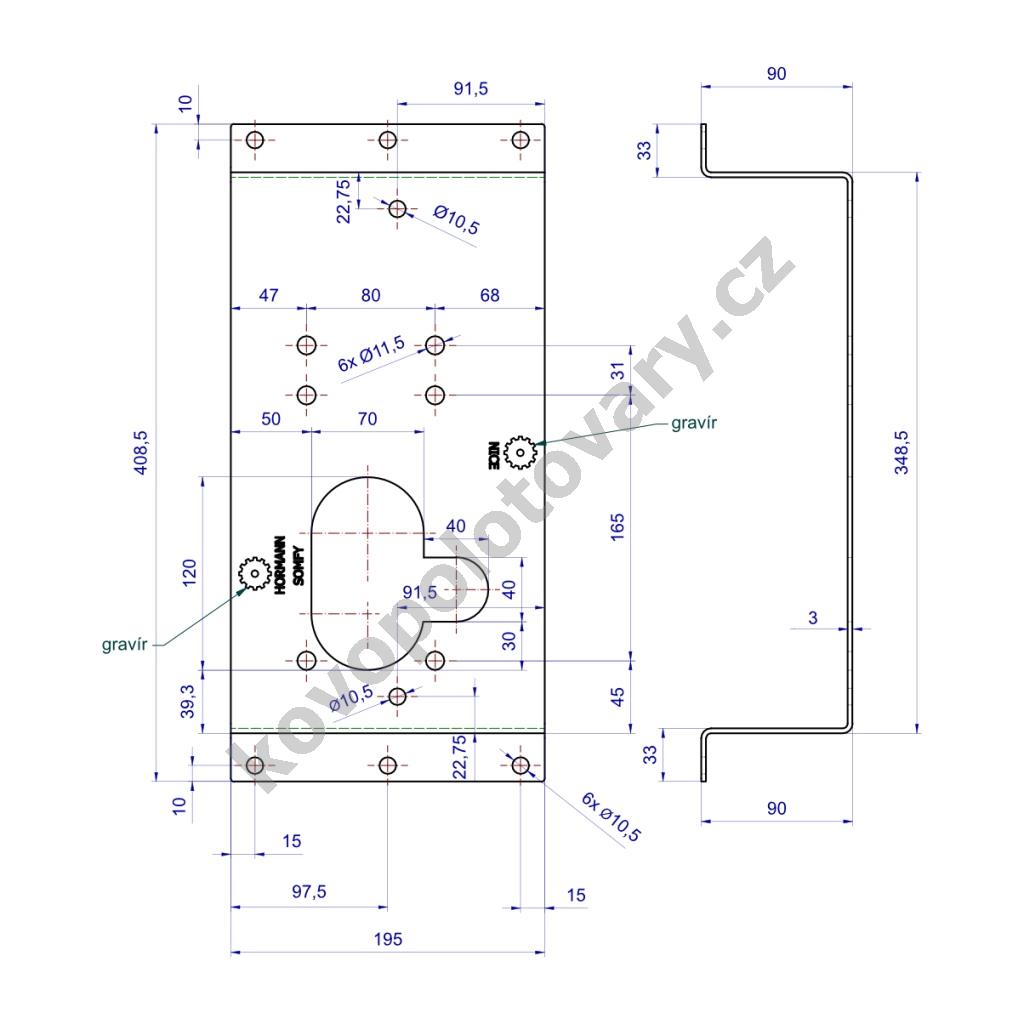

- Rozměry: viz technický nákres
| Parametry | |
|---|---|
| Výrobce | KP |
| Materiál | ocel nerezová |
