9.0 Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 4,1 m průjezdní šířky a celkové...
Kód položky9.0
DostupnostSkladem
Cena bez DPH9 813,-
Cena s DPH11 873,-
Koupit:
Záruka24měsíců
VýrobceCAIS
Hmotnost87,5kg
  • Popis
  • Parametry
  • Příslušenství
  • Alternativy
  • Návody ke stažení
  • Video
  • Články
  • Dotaz na produkt

Popis

9.0

Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 4,1 m průjezdní šířky a celkové hmotnosti do 505 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 8 m šířky průjezdu a hmotnosti do 700 kg.

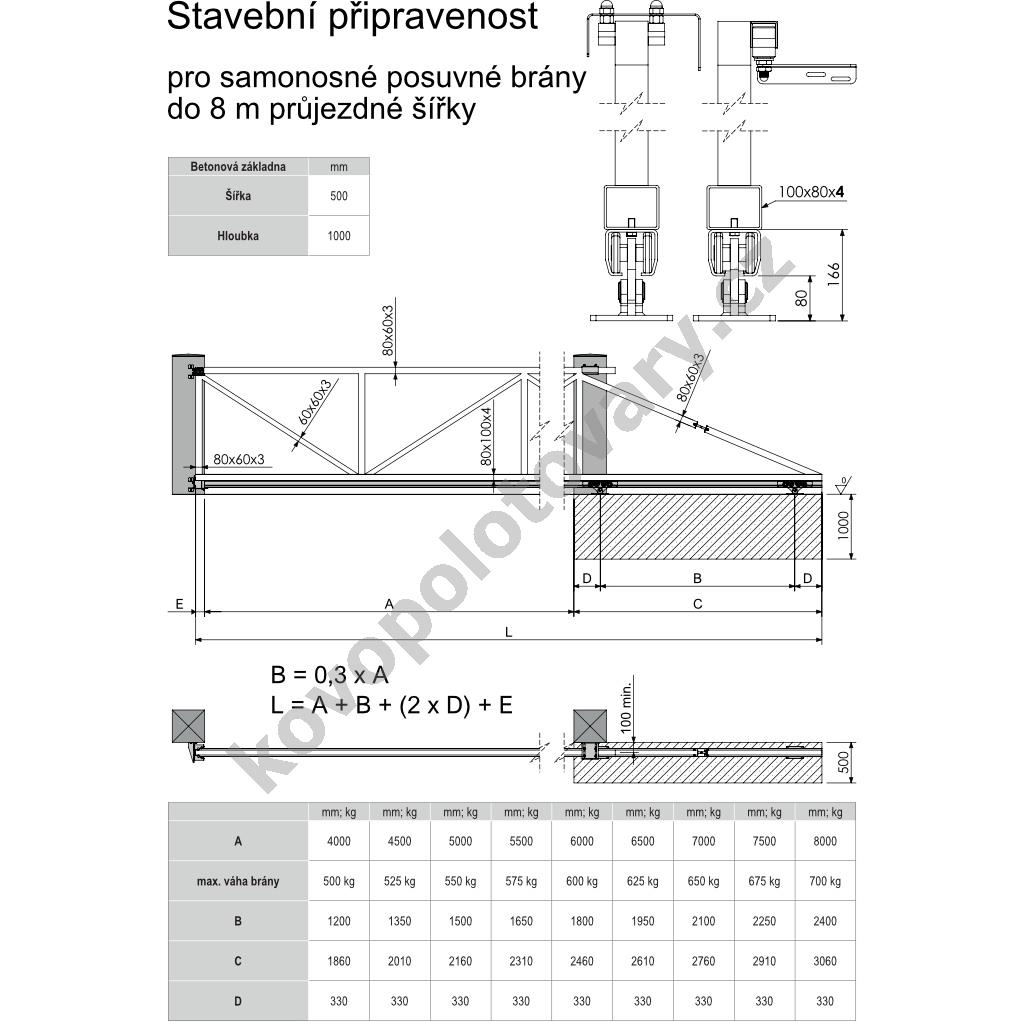

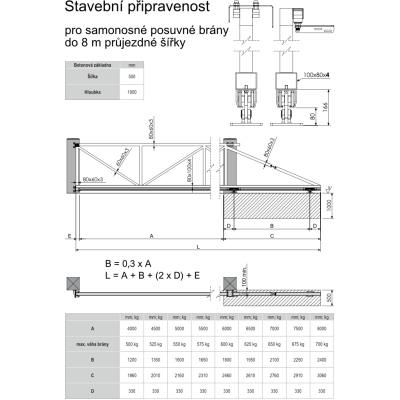

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.

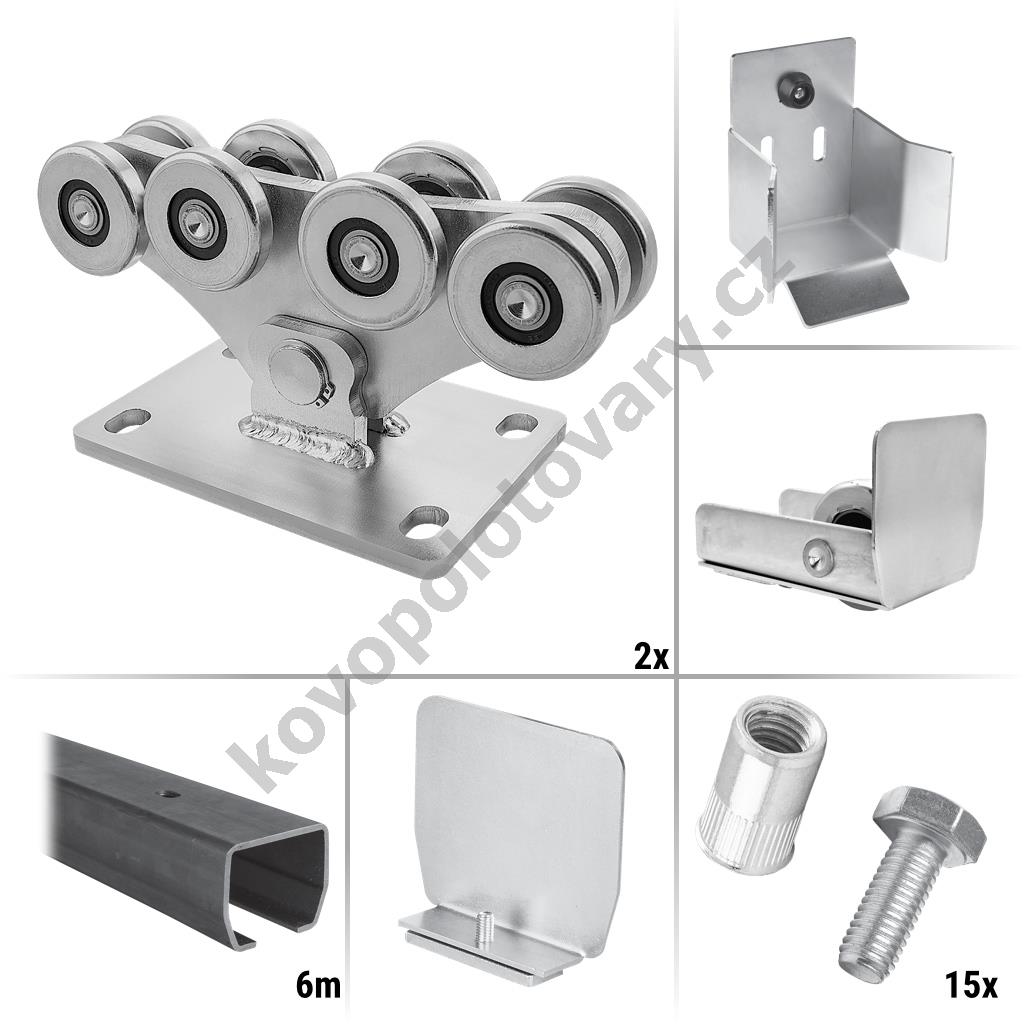

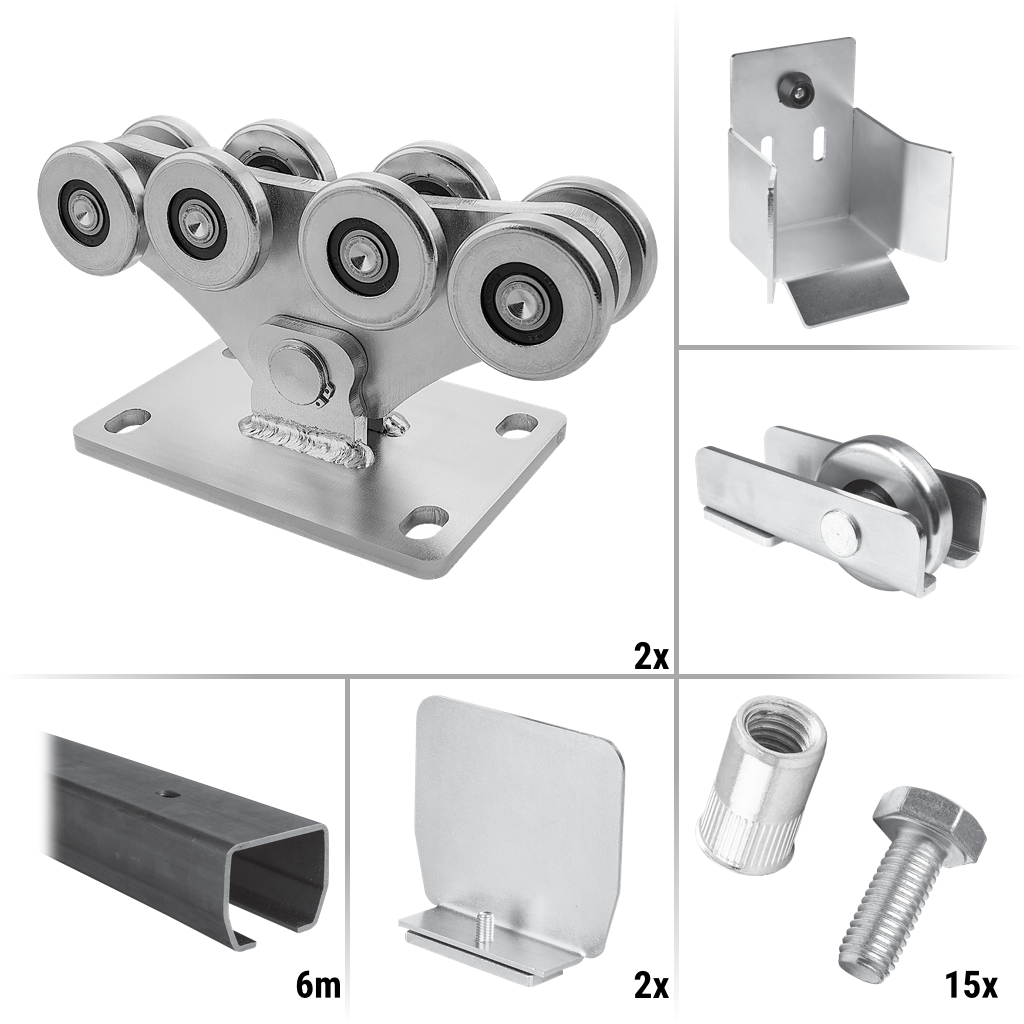

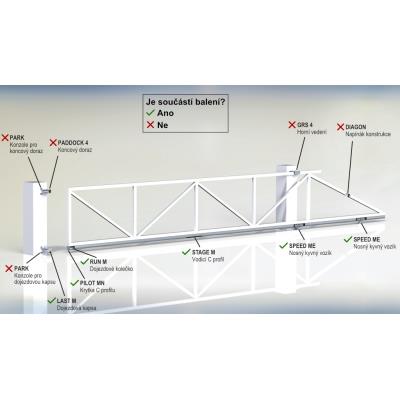

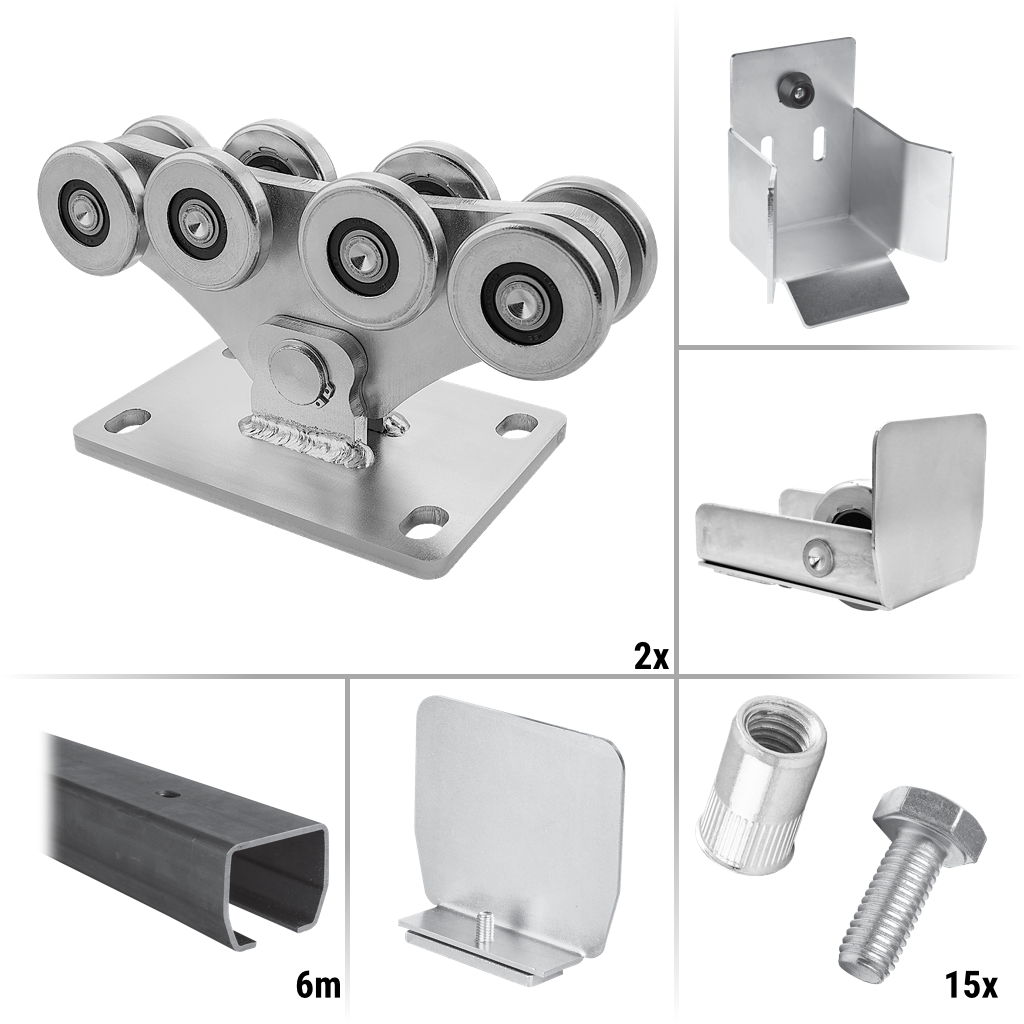

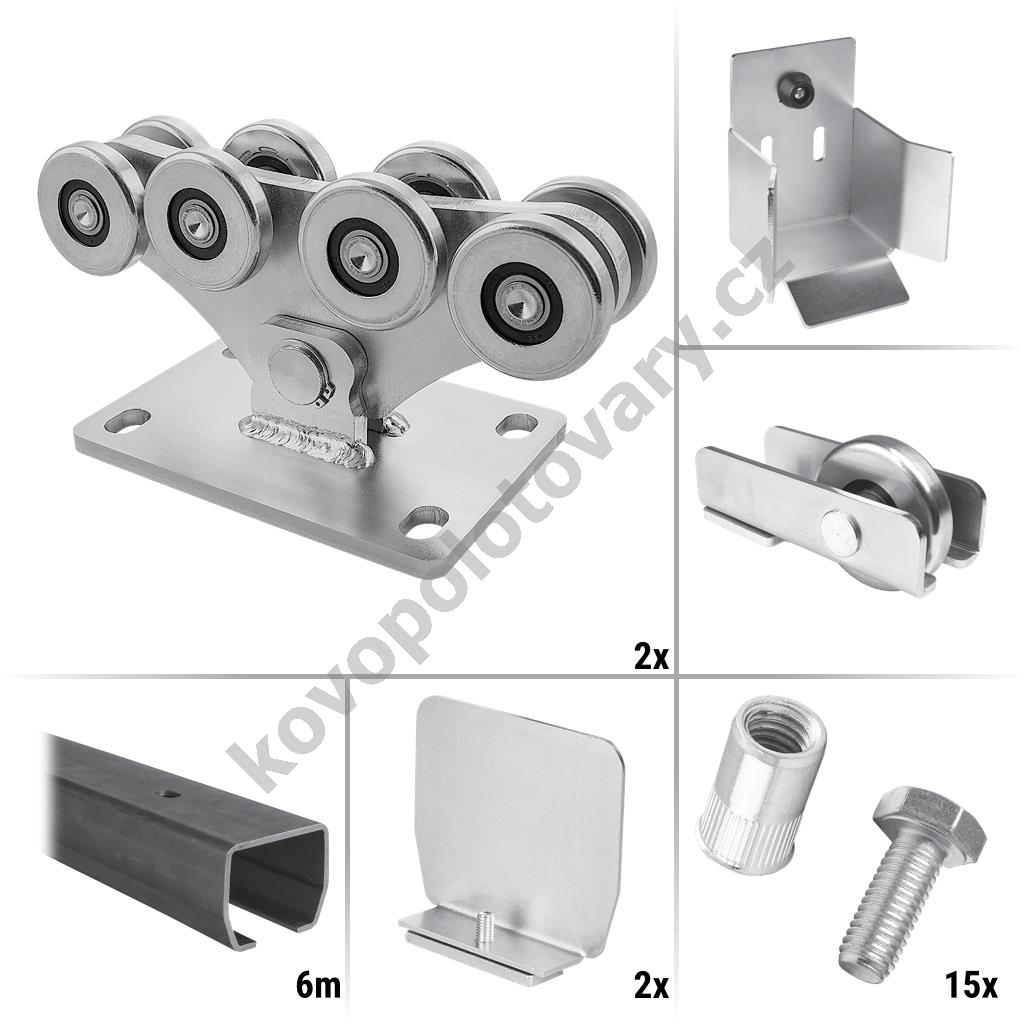

Obsah balení:

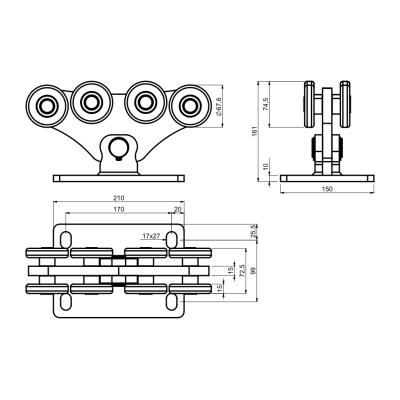

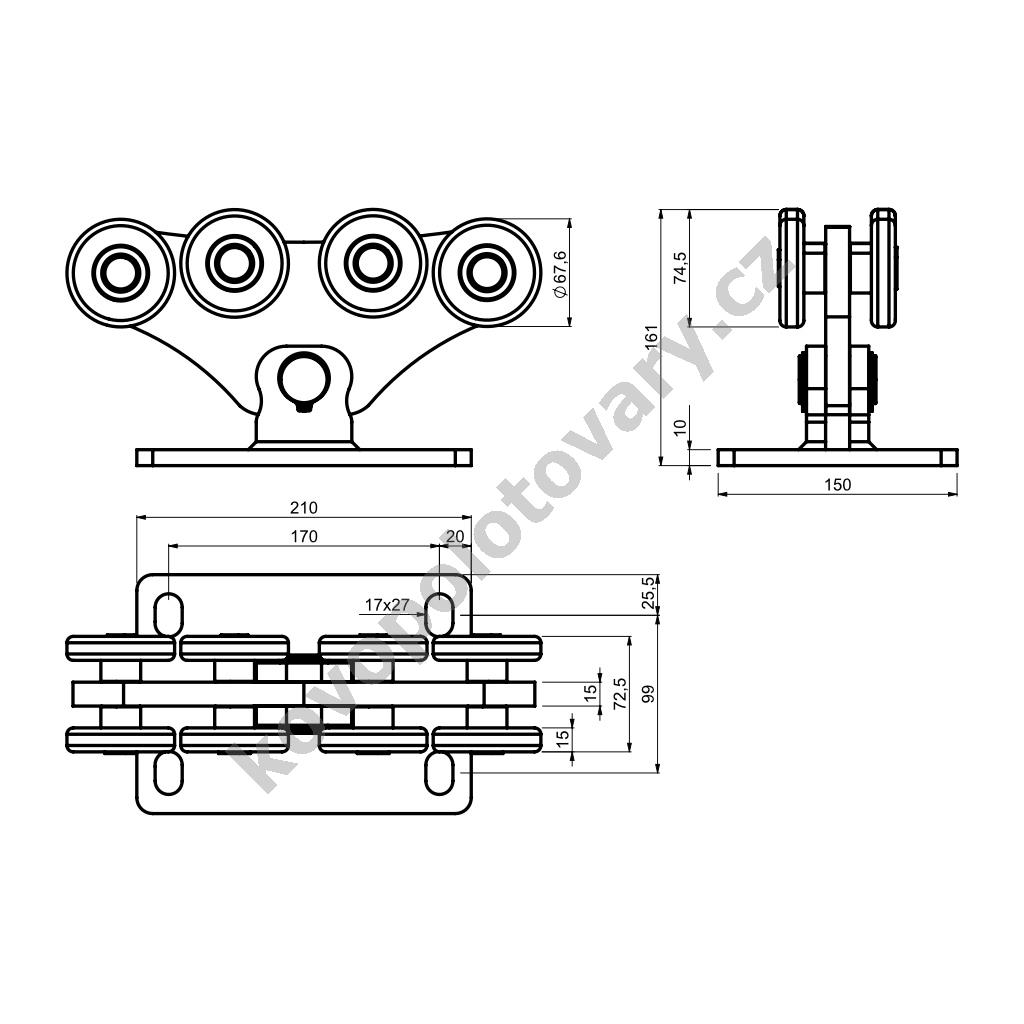

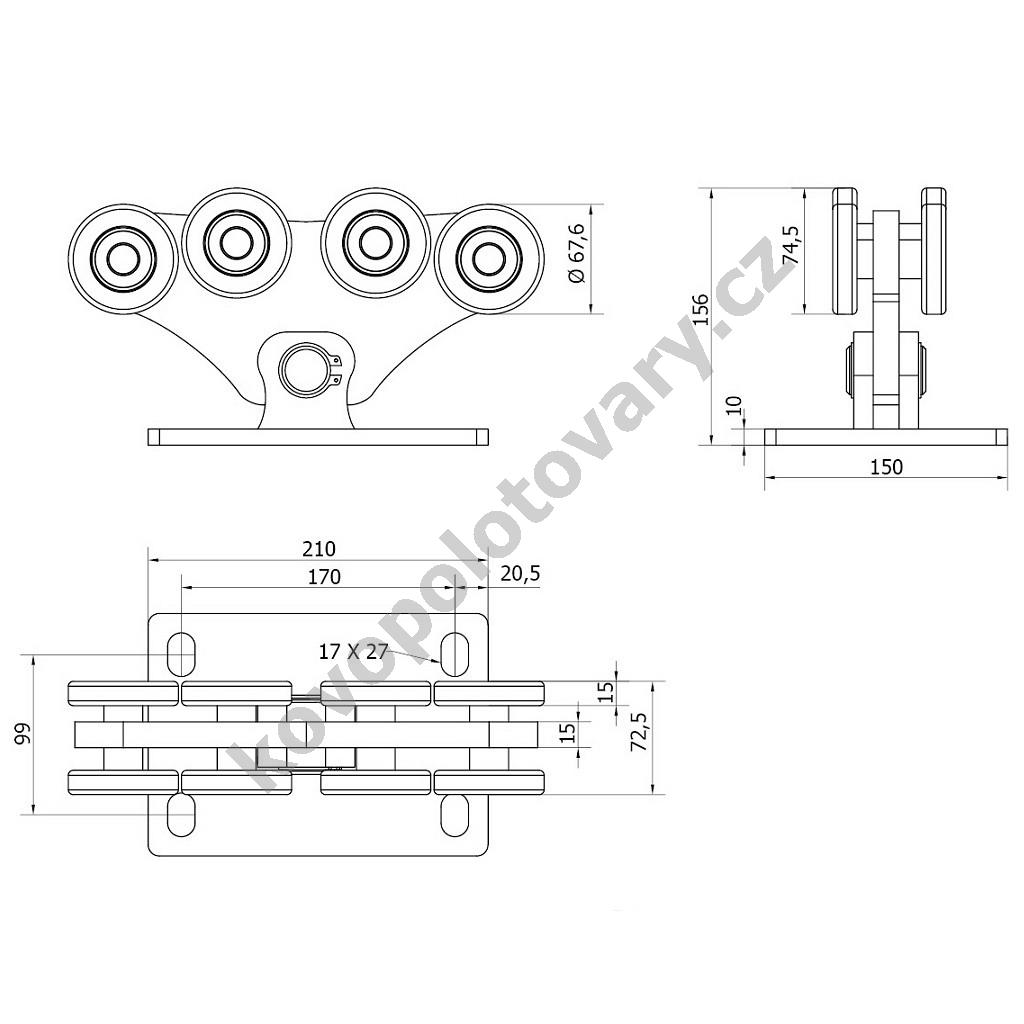

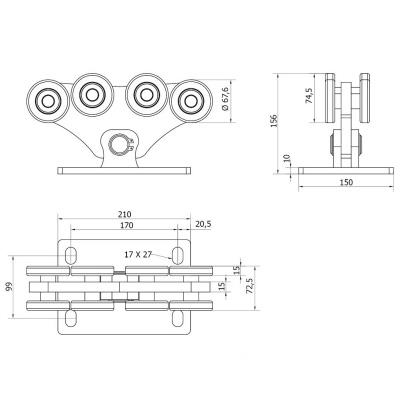

  • 2x SPEED-ME - nosný kyvný vozík

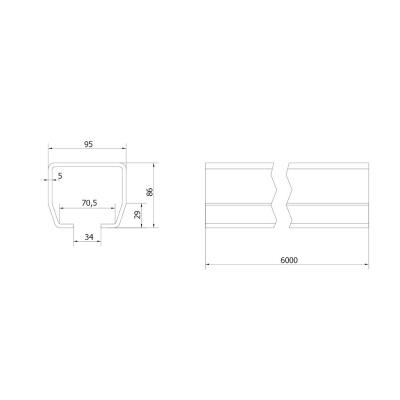

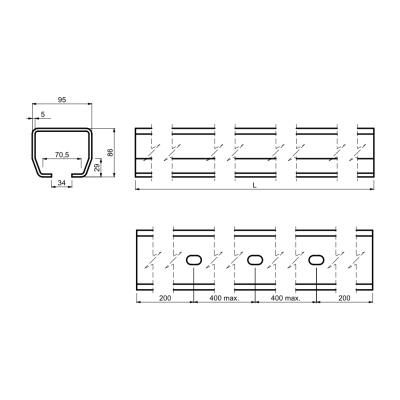

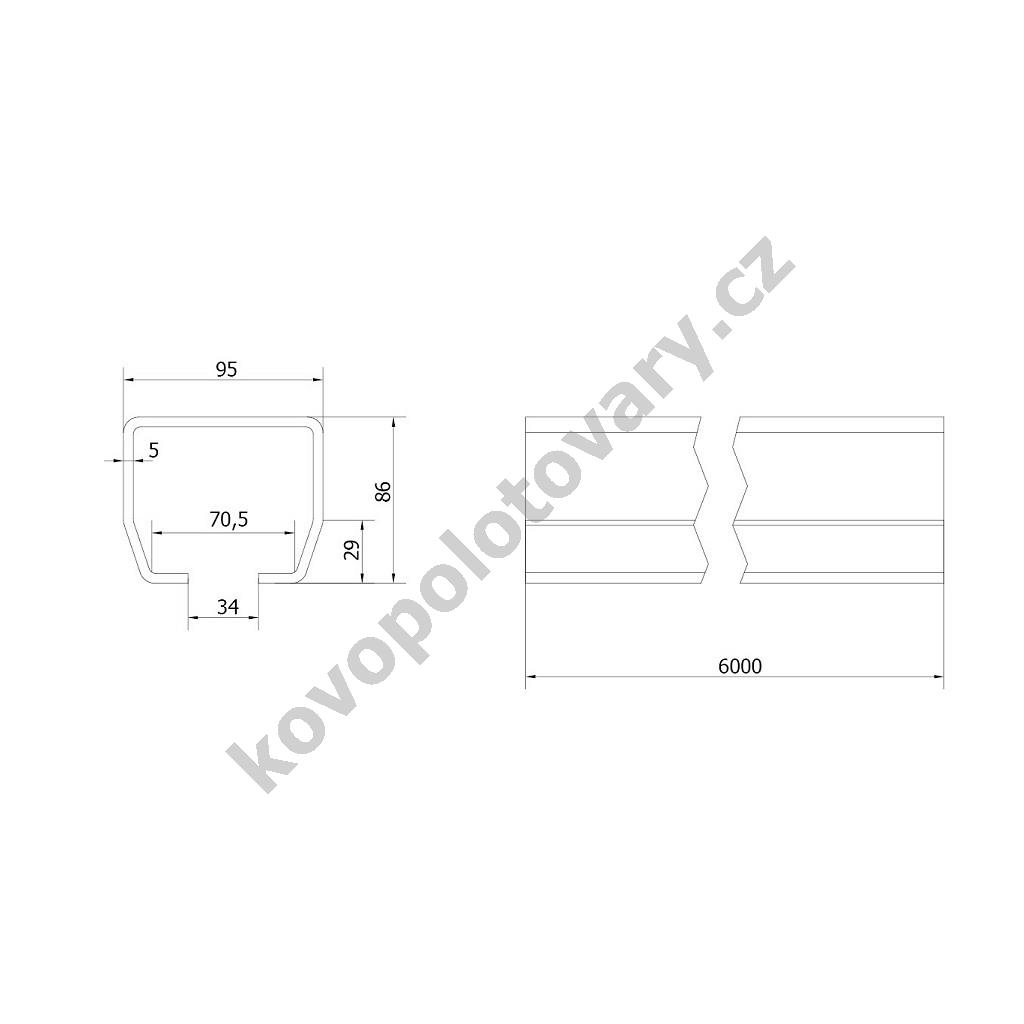

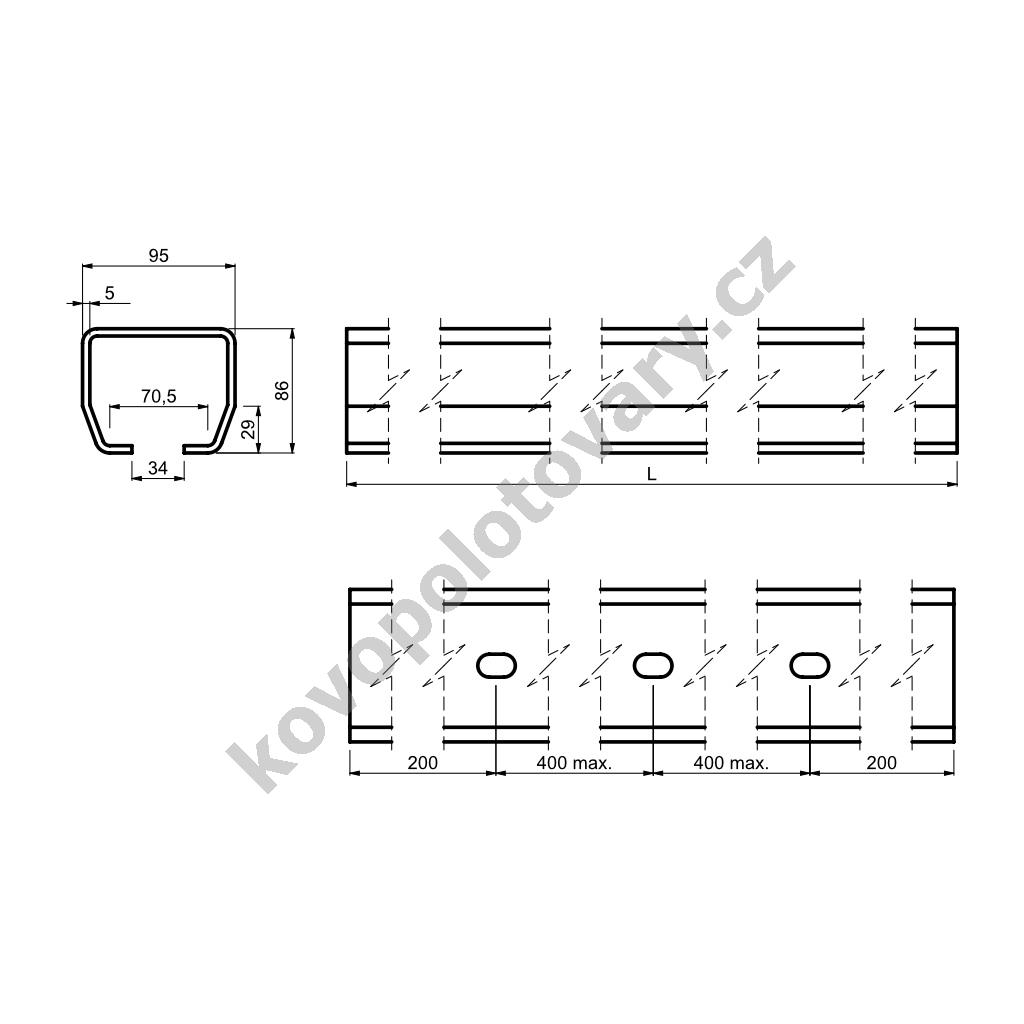

  • 1x STAGE-MB_6m - vodicí C profil 95x86 mm, bez povrchové úpravy (černý), s otvory pro přišroubování k rámu brány

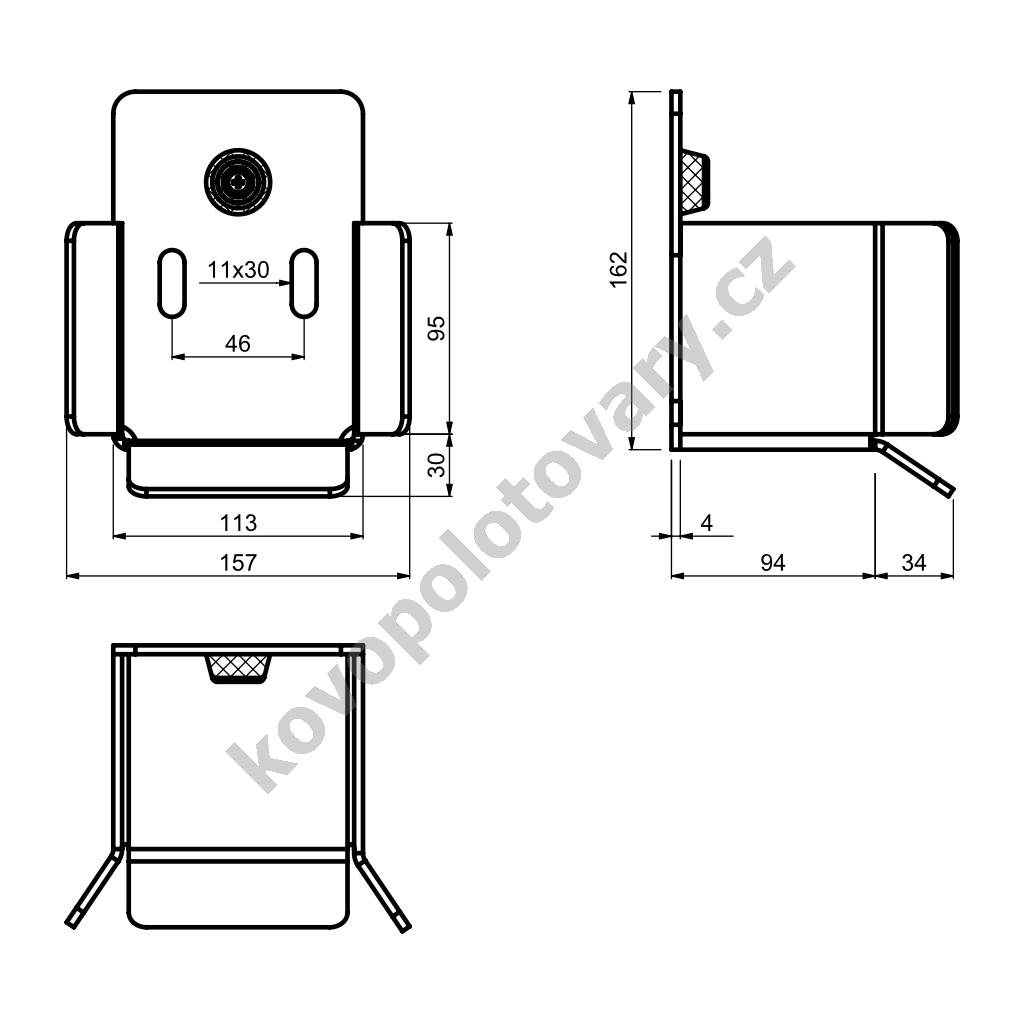

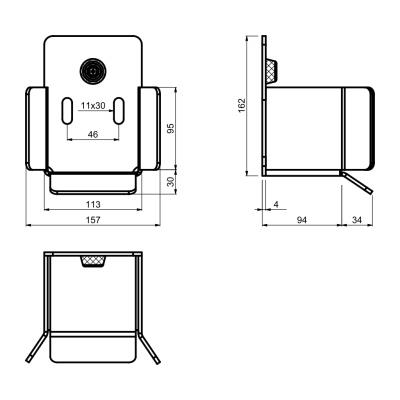

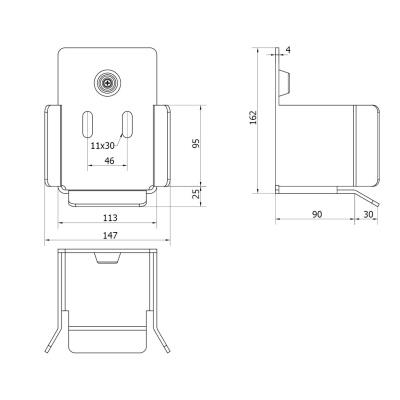

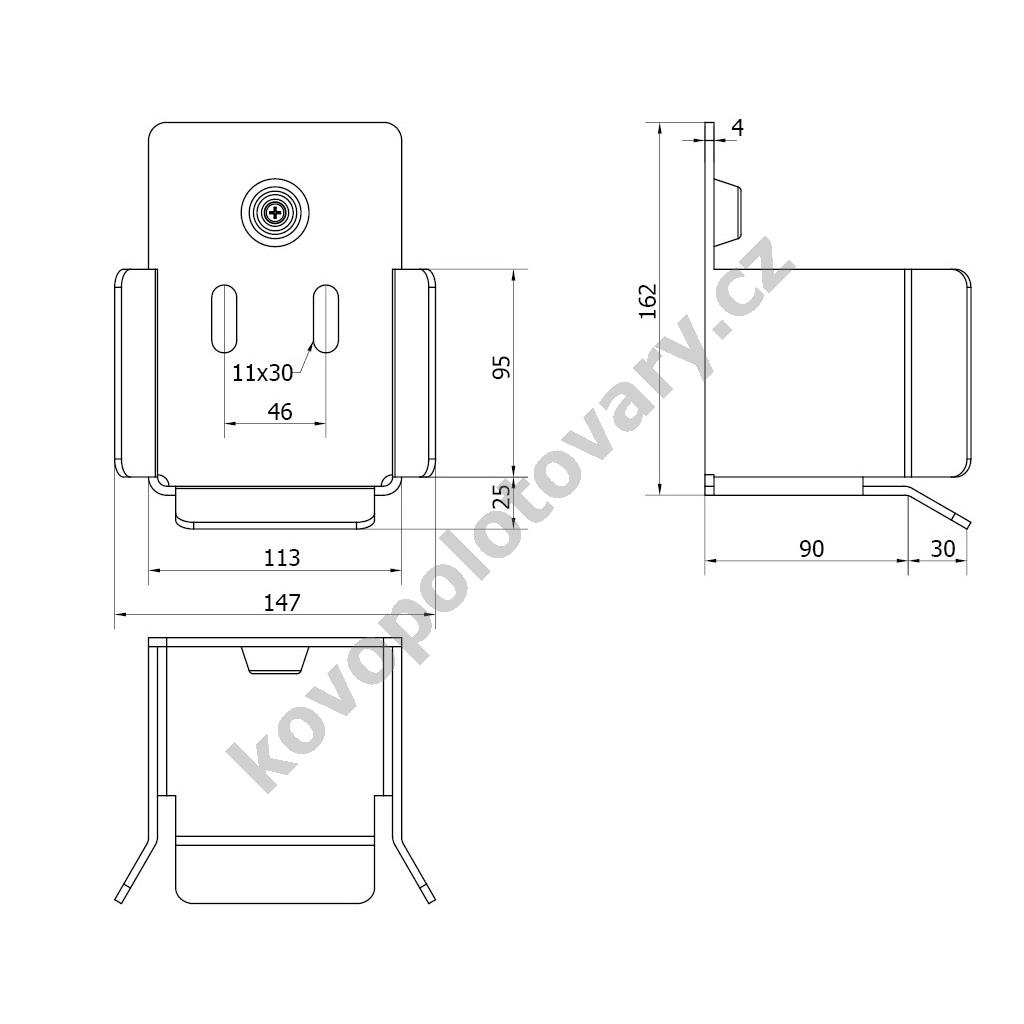

  • 1x LAST-M - spodní dojezdová kapsa

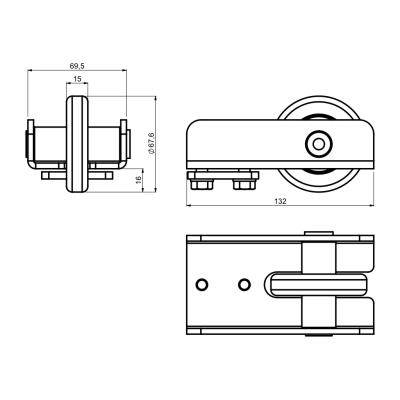

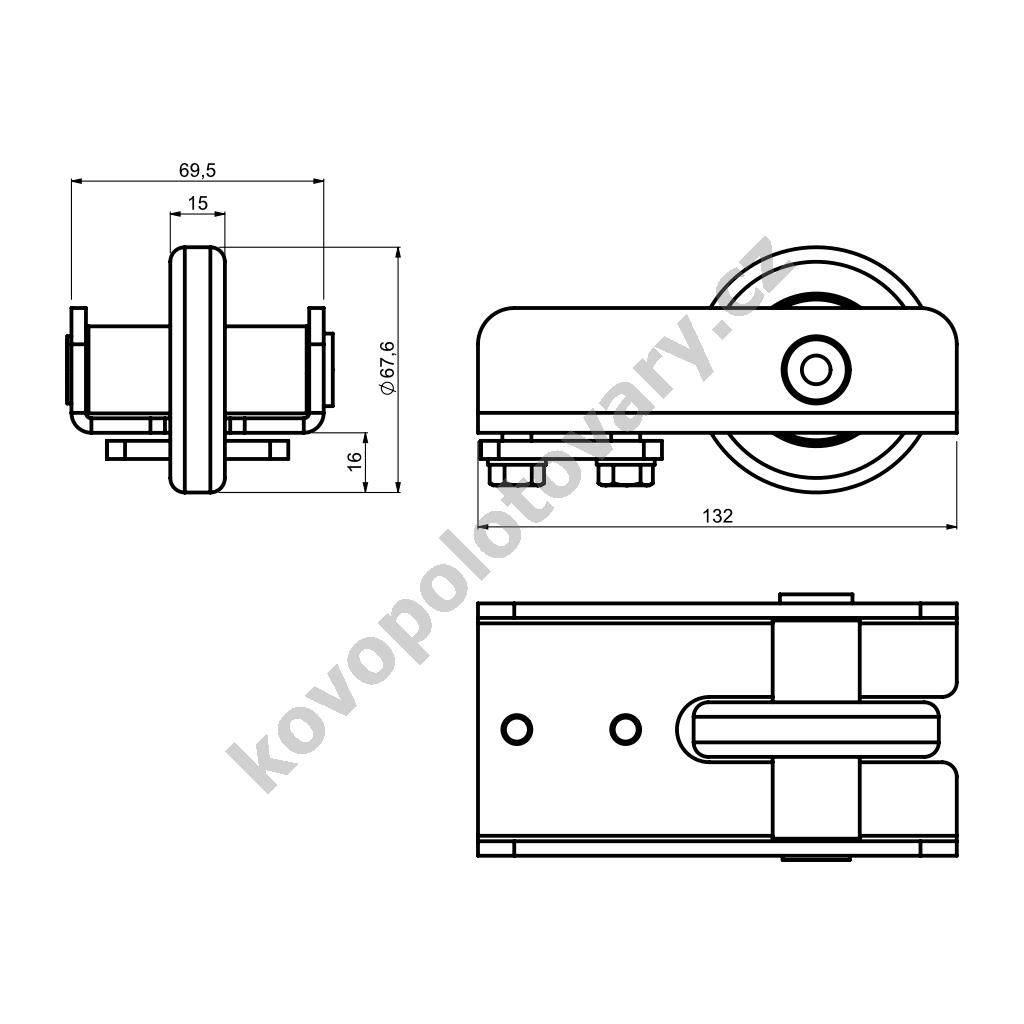

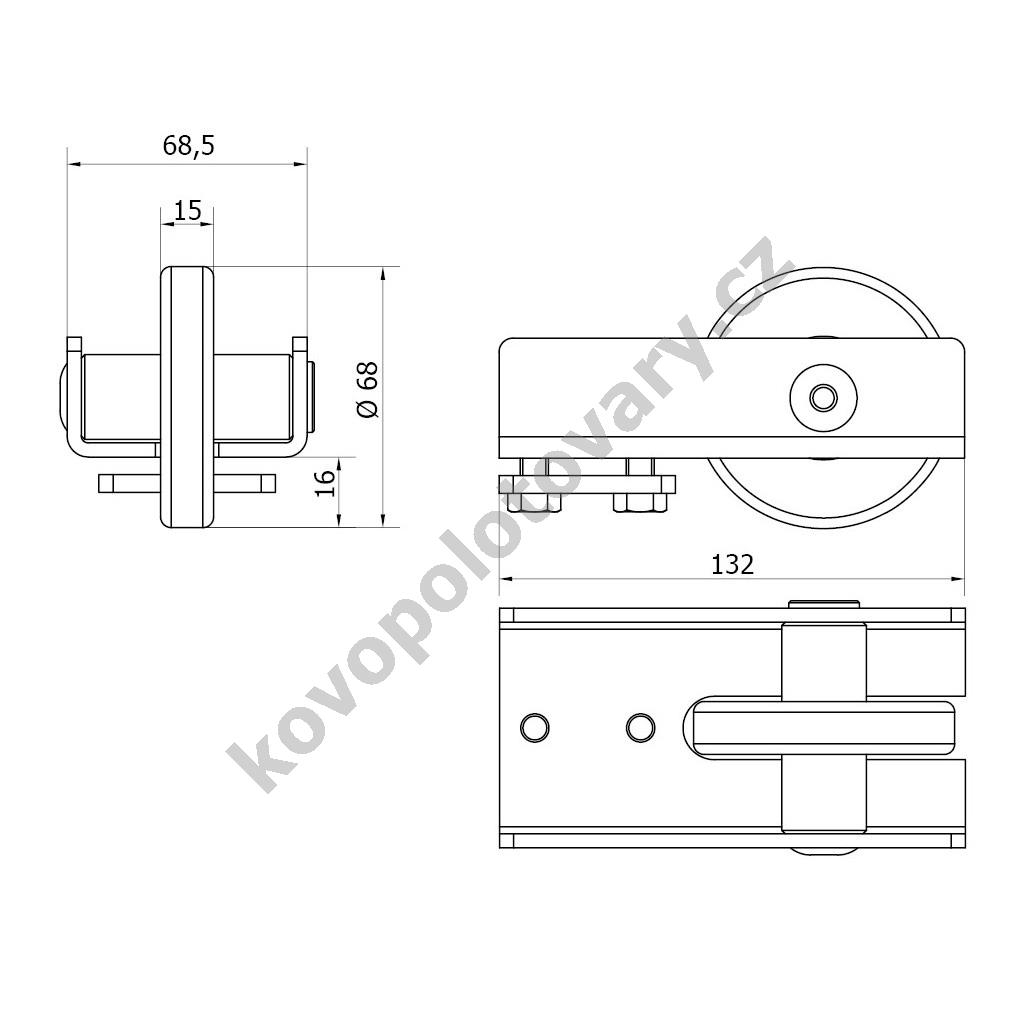

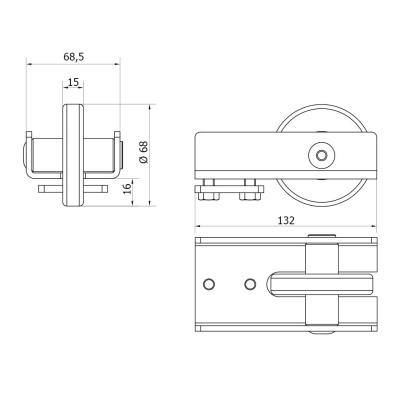

  • 1x RUN-M - dojezdové kolečko

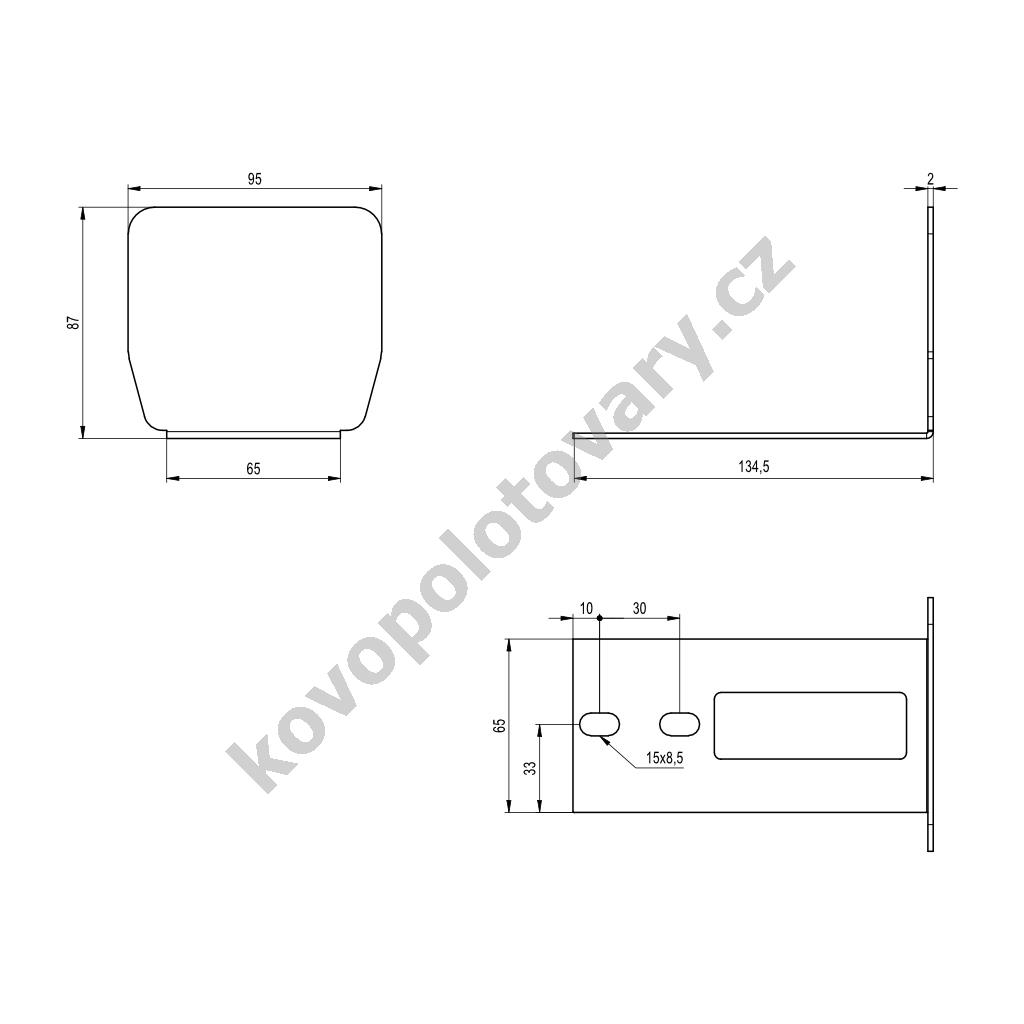

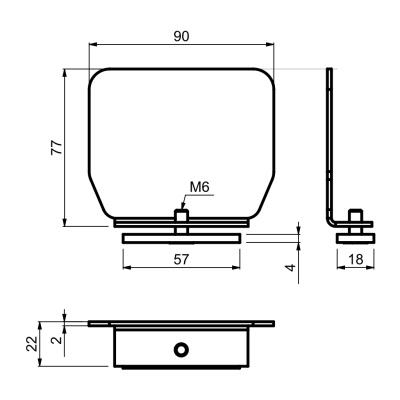

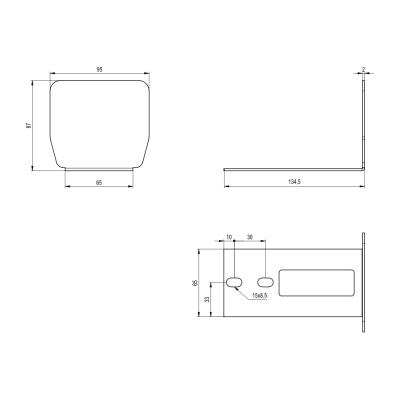

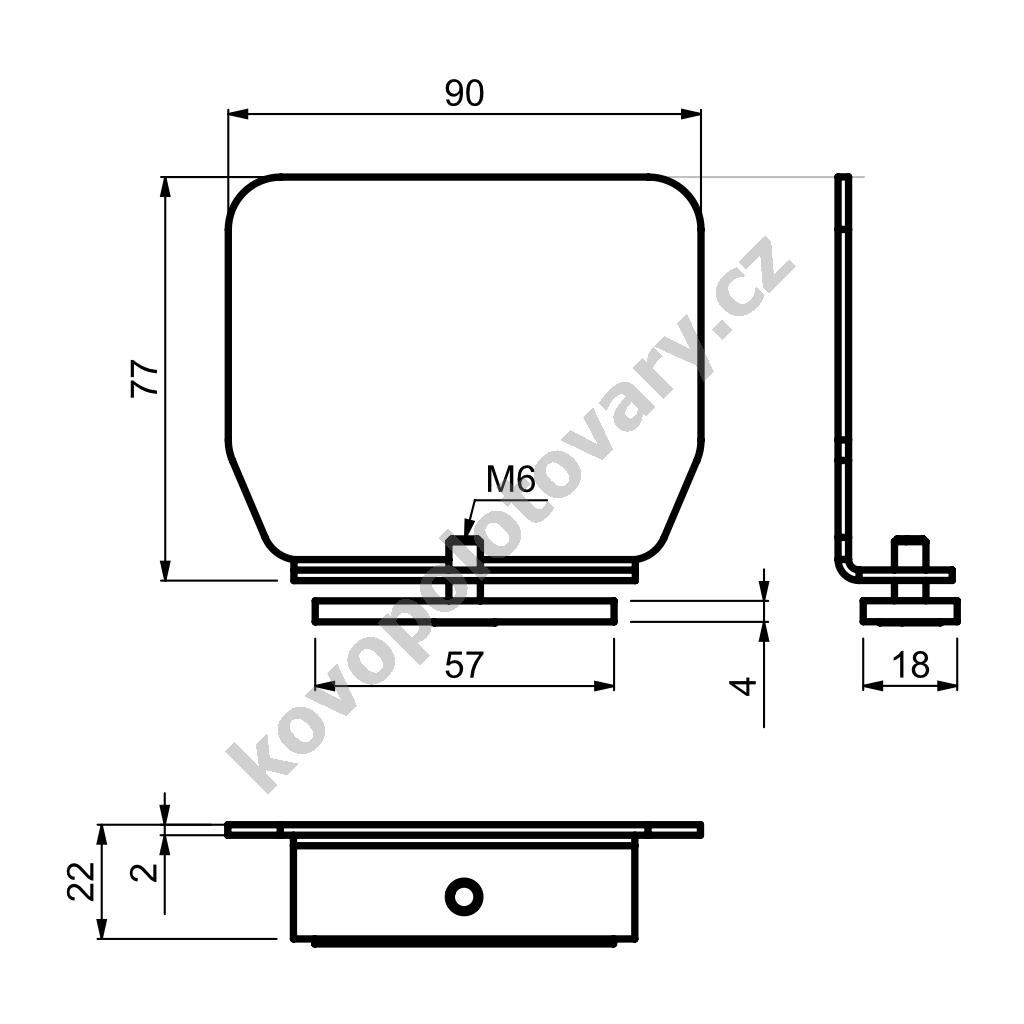

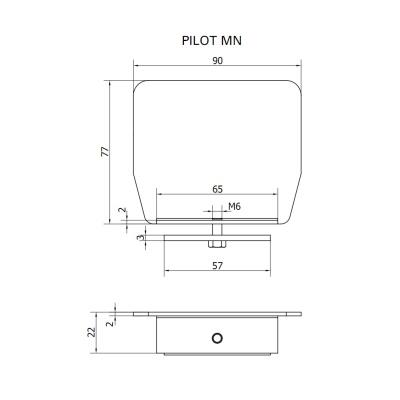

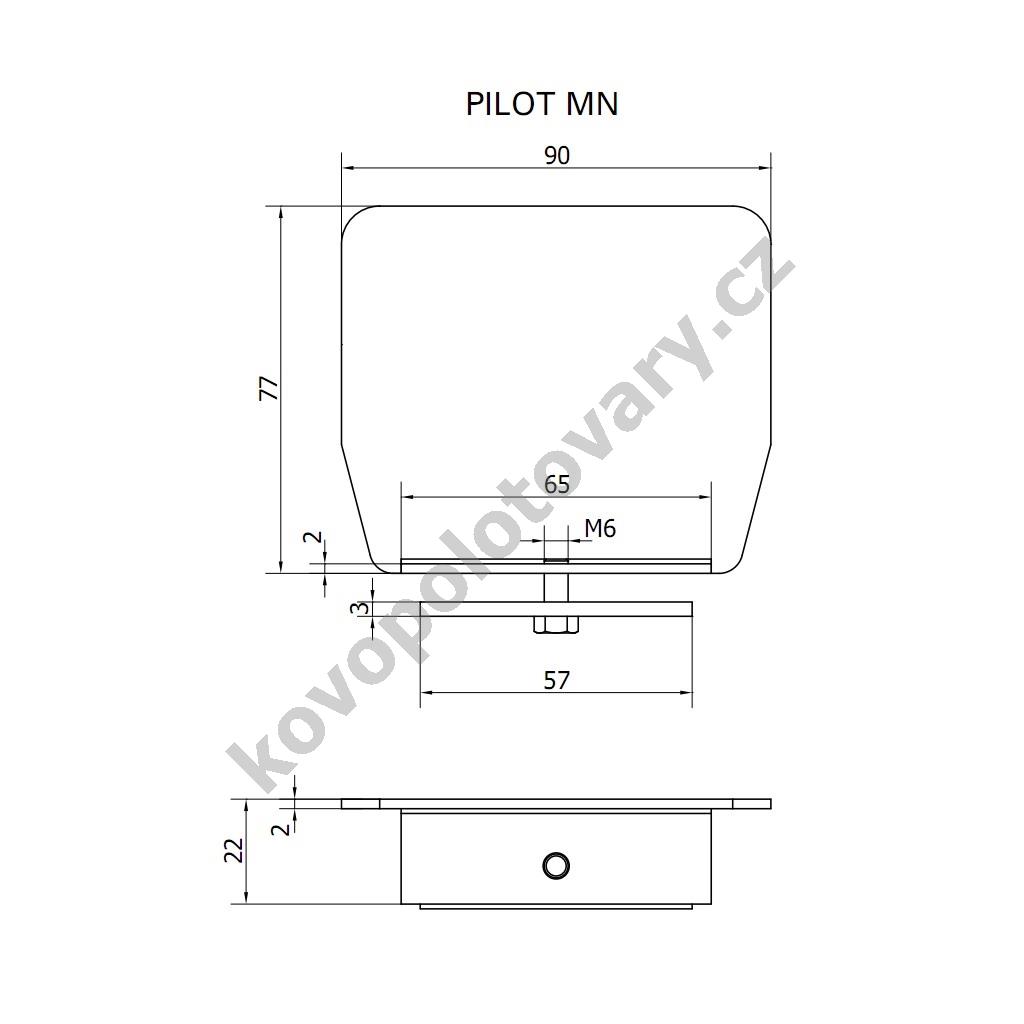

  • 2x PILOT-MN - krytka (záslepka) C profilu
  • 15x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
  • 15x Nýtovací matice M10x18 - pro připevnění C profilu

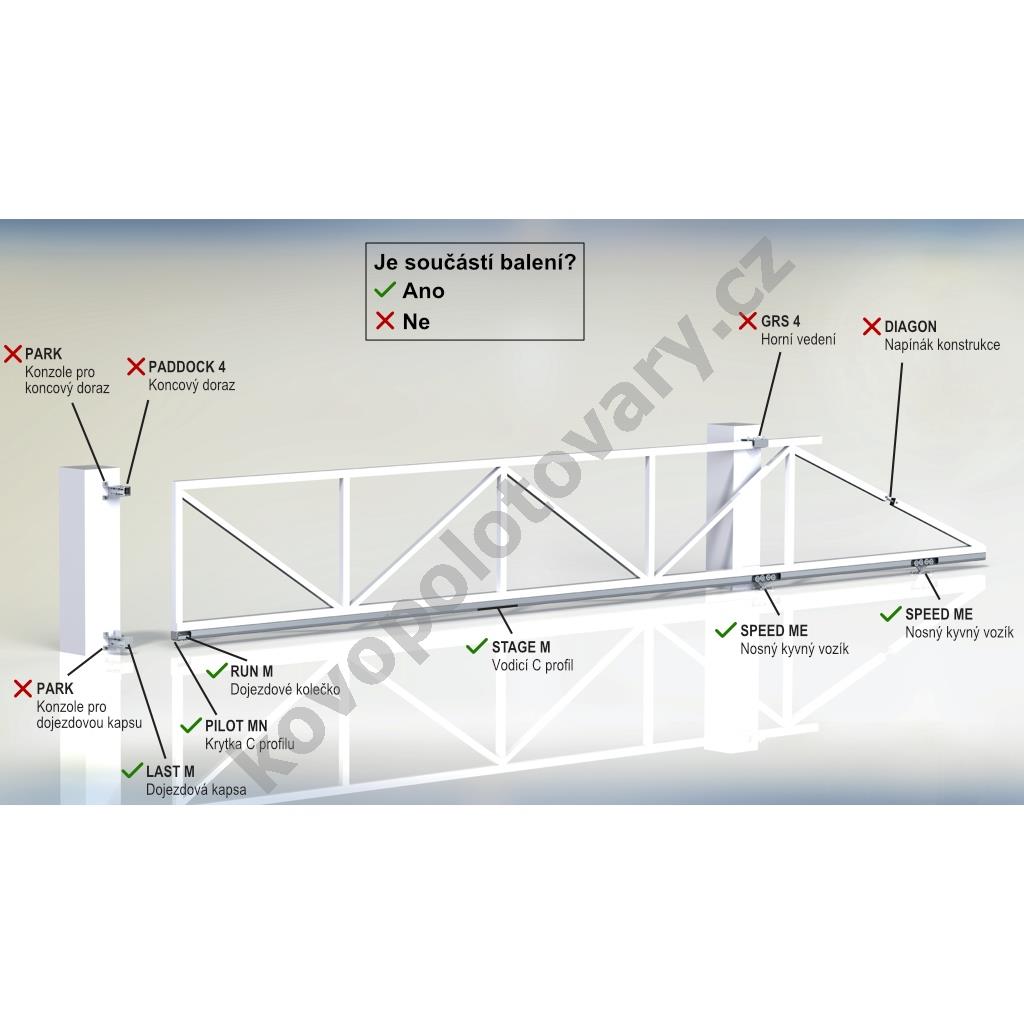

  • Důležité: součástí balení není horní vedení, vodící rolka. Důvodem je vícero možností konstrukčního provedení. Tyto produkty jsou k nalezení v kategorii "BRÁNY, VRATA, DVEŘE -> Brány posuvné nesené -> Příslušenství -> Horní vedení, rolky".

Technické informace:
  • Parametry brány
    • Hmotnost brány: max. 505 kg
    • Šířka průjezdu: max. 4,1 m
  • Vodicí C profil
    • Materiál: ocel
    • Povrchová úprava: žádná
  • Komponenty pojezdu
    • Materiál: ocel (části mohou být z PVC, gumy či nylonu)
    • Povrchová úprava: galvanické pozinkování
Parametry
Max. váha brány (kg) 505
Pro šířku průjezdu do 4,1 m
Typ setu set bez pohonu
Prodejní délka 6 m
