Popis
Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 4 m průjezdní šířky a celkové hmotnosti do 550 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 6 m šířky průjezdu a hmotnosti do 600 kg.

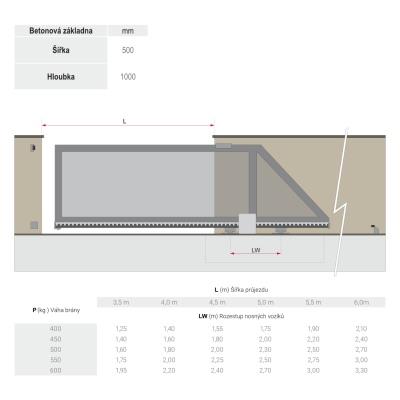

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.

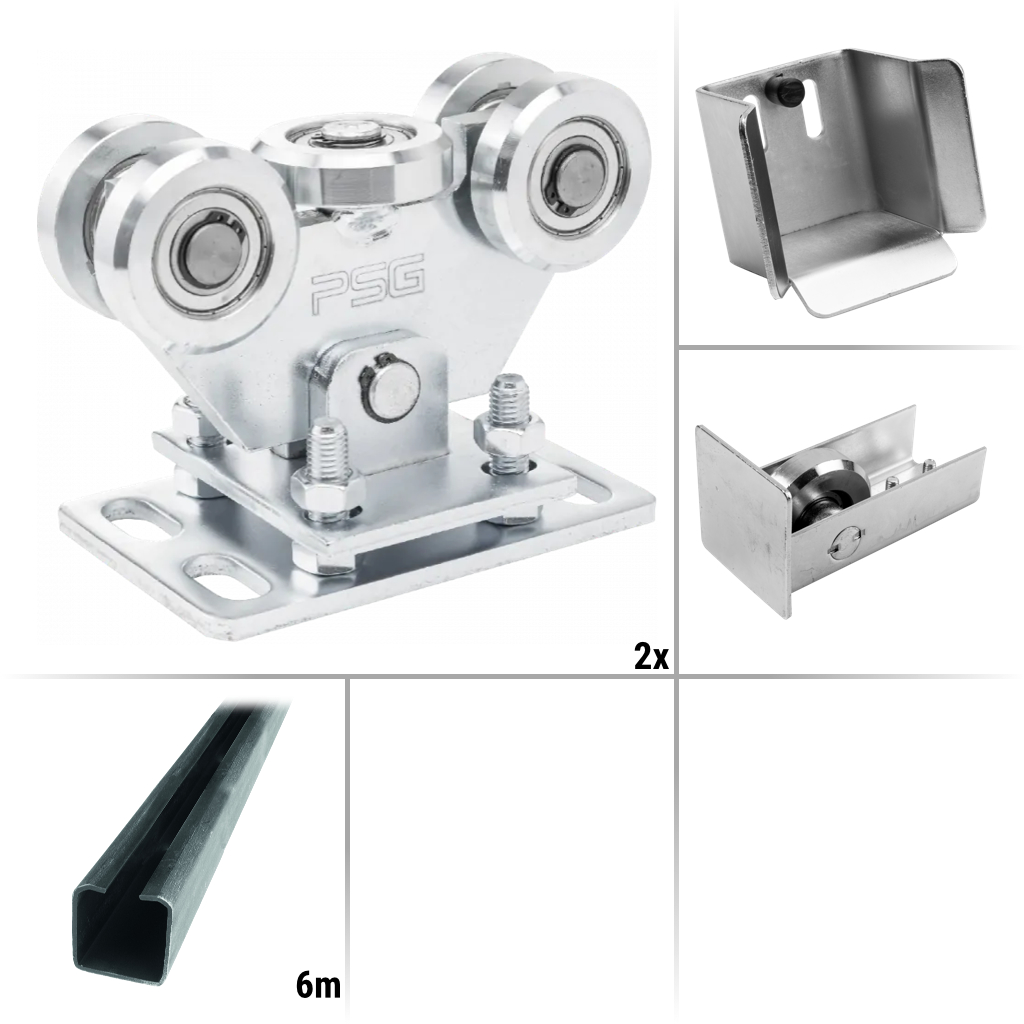

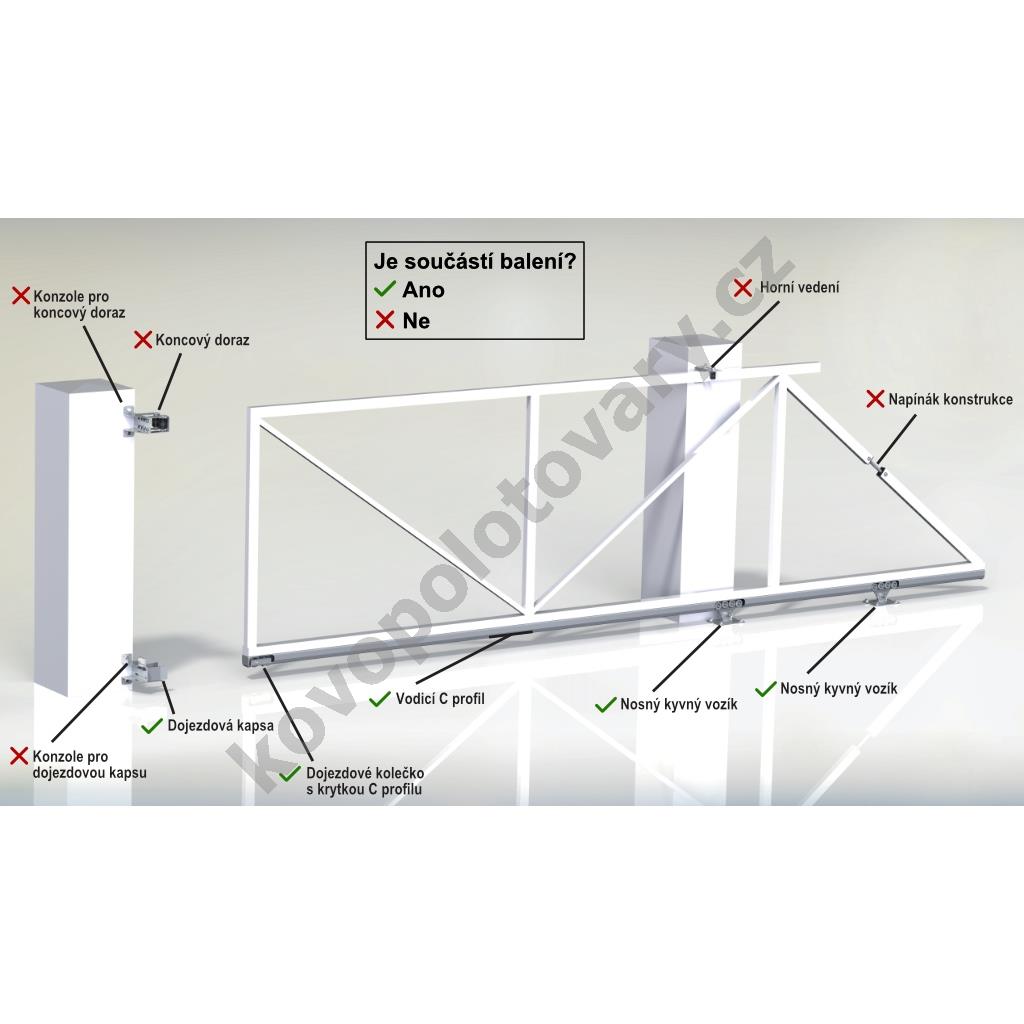

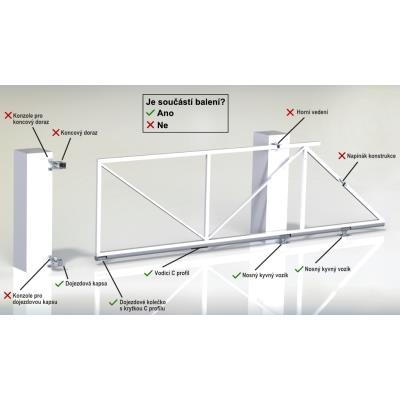

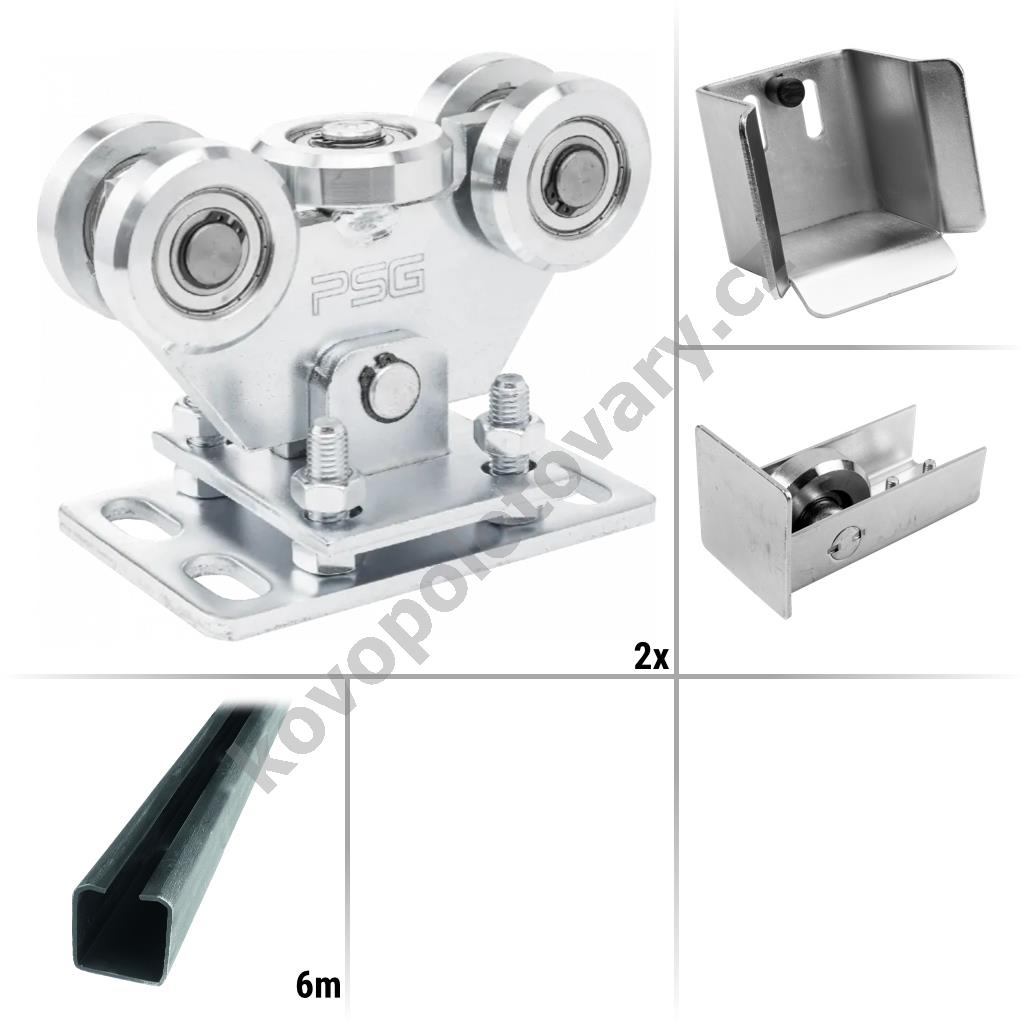

Obsah balení:

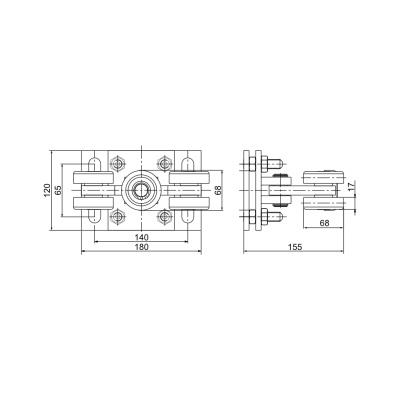

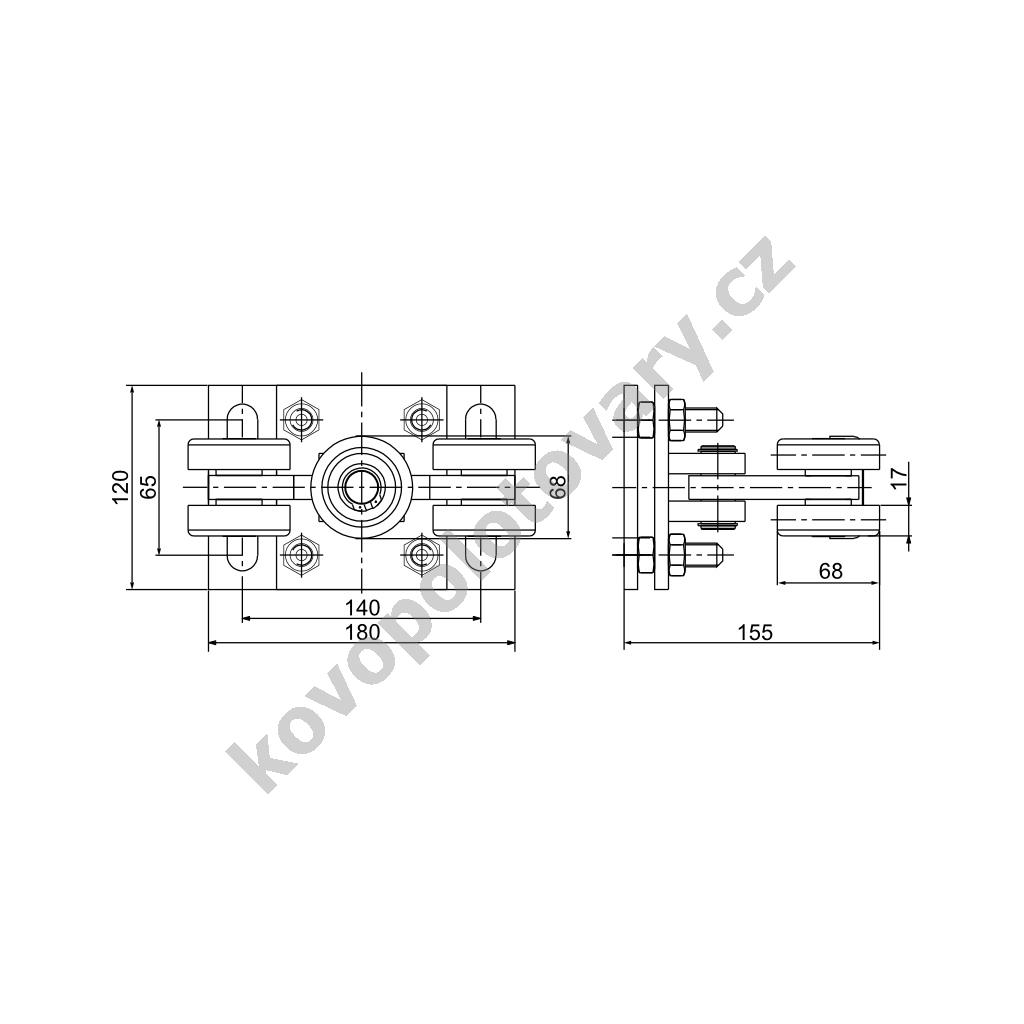

- 2x PSG 60.003 - nosný kyvný vozík

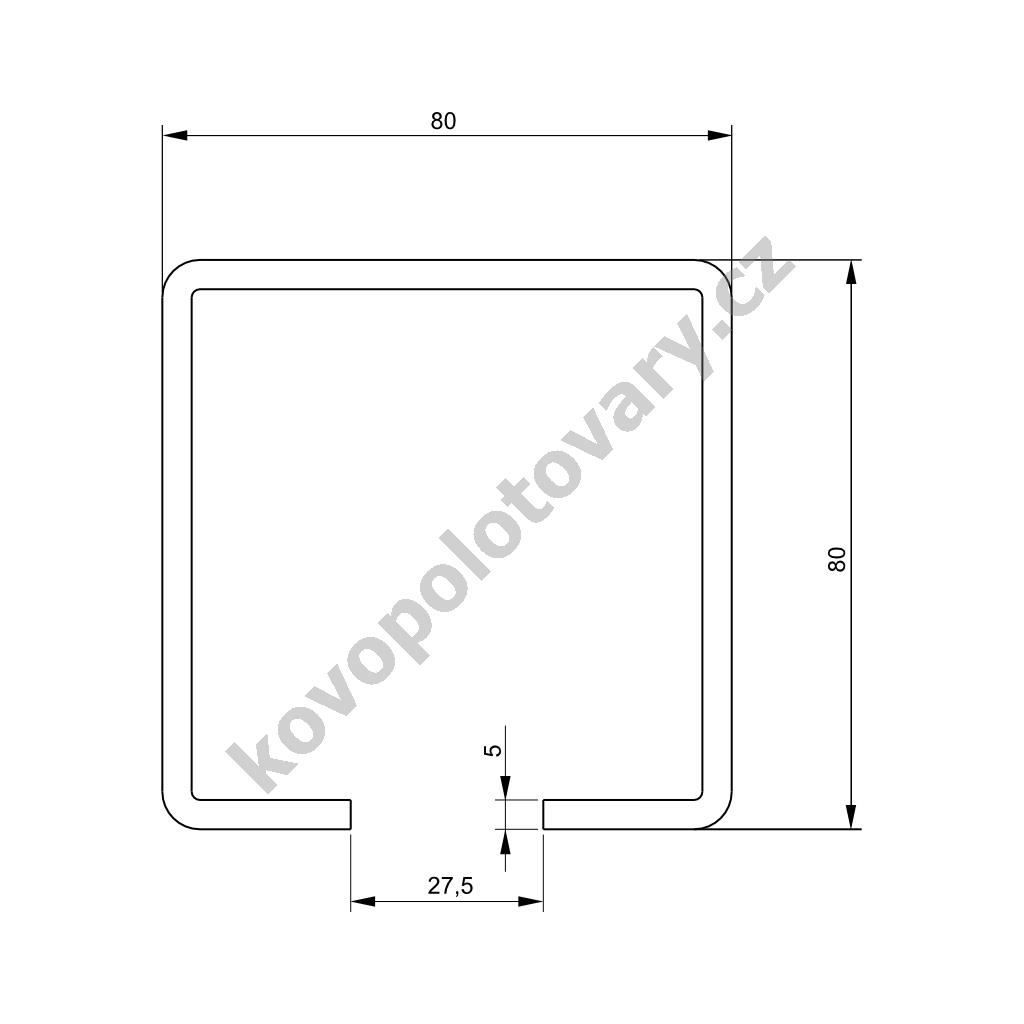

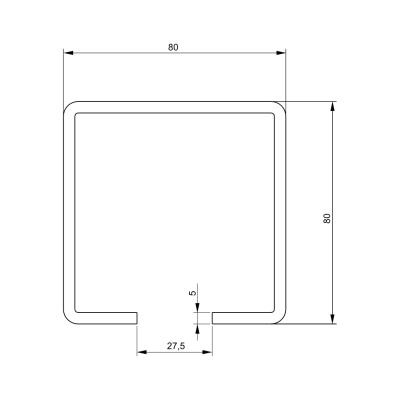

- 1x PSG 60.080_6m - vodicí C profil 80x80 mm, bez povrchové úpravy (černý)

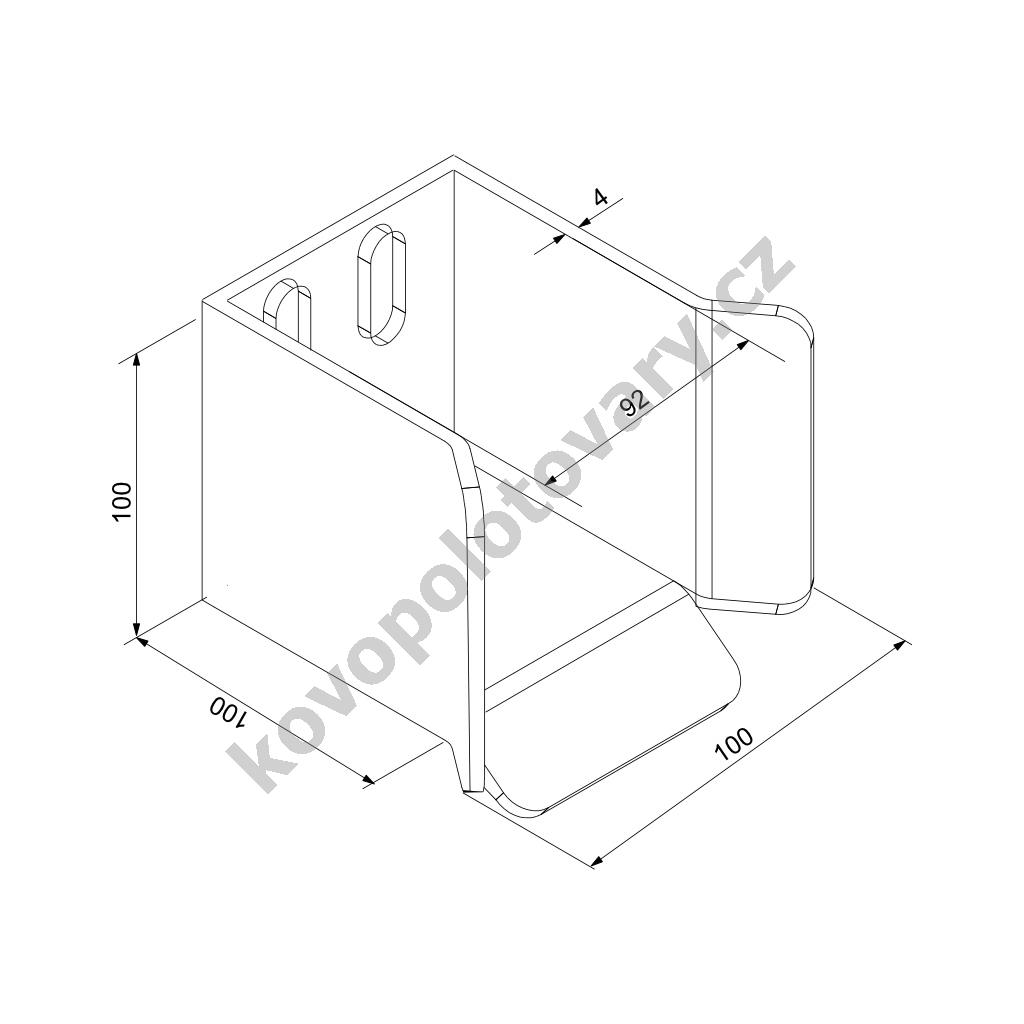

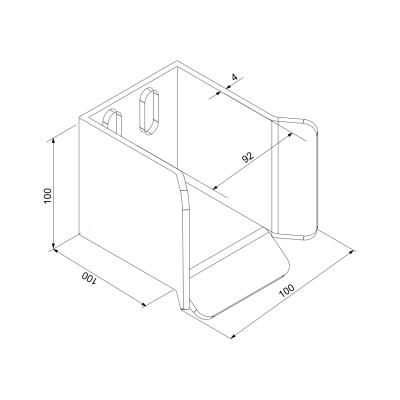

- 1x PSG 60.020 - spodní dojezdová kapsa

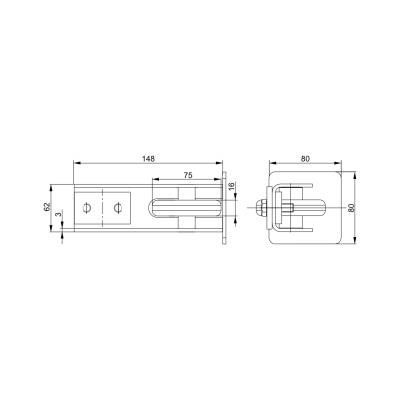

- 1x PSG 60.011.80 - dojezdové kolečko s krytkou C profilu
- Důležité: součástí balení není horní vedení, vodící rolka. Důvodem je vícero možností konstrukčního provedení. Tyto produkty jsou k nalezení v kategorii "BRÁNY, VRATA, DVEŘE -> Brány posuvné nesené -> Příslušenství -> Horní vedení, rolky".
Technické informace:
- Parametry brány
- Hmotnost brány: max. 550 kg (při šířce průjezdu 3,5 m)
- Šířka průjezdu: max. 4 m (při hmotnosti brány 450 kg)
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: žádná
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování
| Parametry | |
|---|---|
| Max. váha brány (kg) | 550 |
| Pro šířku průjezdu | do 4 m |
| Typ setu | set bez pohonu |
| Prodejní délka | 6 m |
| Délka balíku | 600 cm |
| Výrobce | PSG |
