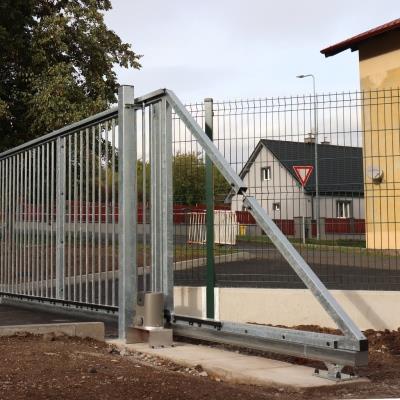

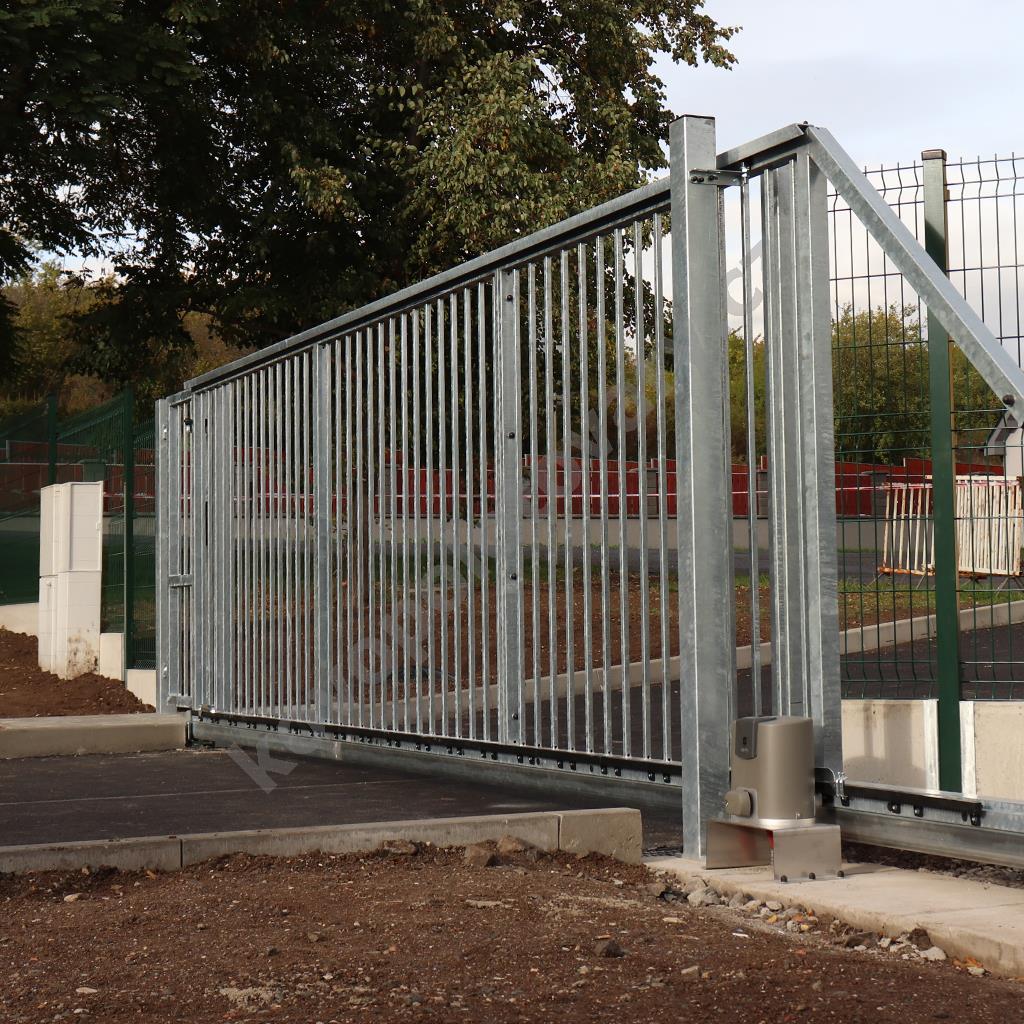

Somfy Elixo 500 3S io K1 7.0 - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 4,2 m a 425 kg, profil bez úpravy

Somfy Elixo 500 3S io K1 7.0

Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 4,2 m průjezdní šířky a celkové hmotnosti do 425 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 4,5 m šířky průjezdu a 450 kg.

Tento pohon je vybaven elektromechanickými koncovými spínači a je vyroben z velmi kvalitních robustních materiálů, které zajistí maximální životnost a spolehlivost. Instalace je rychlá a intuitivní díky vestavěné řídicí jednotce s LCD displejem.

V řídicí jednotce je integrovaný obousměrný přijímač s protokolem io-homecontrol, který umožňuje pohon připojit do centrální jednotky chytré domácnosti Somfy Tahoma.

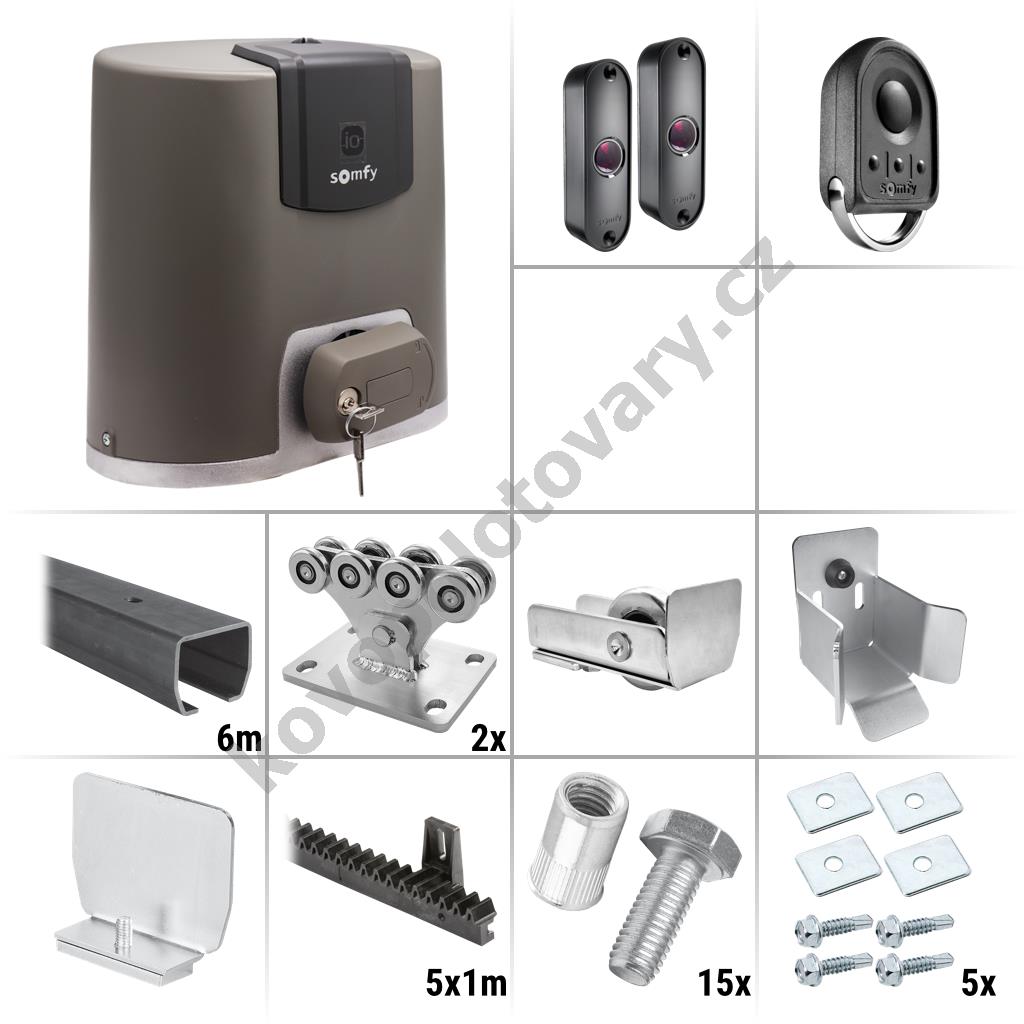

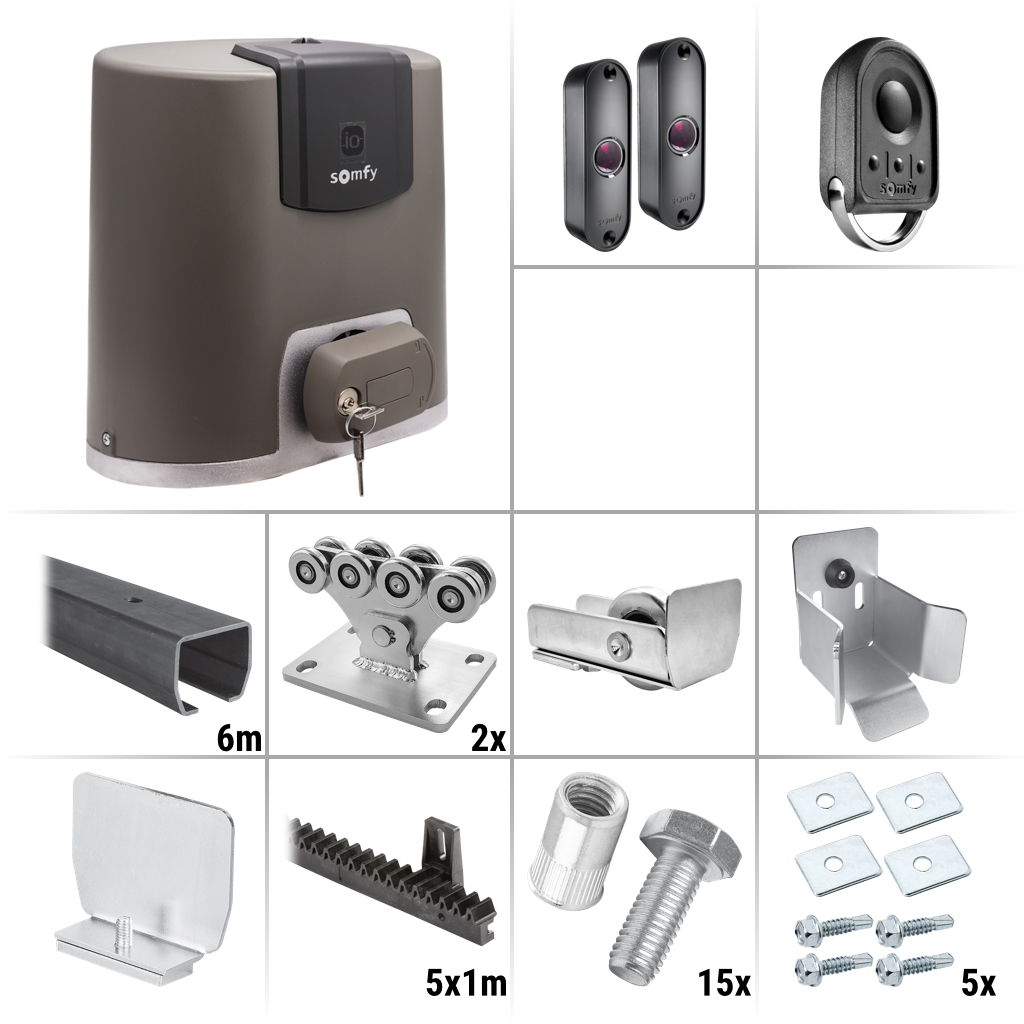

Obsah balení:

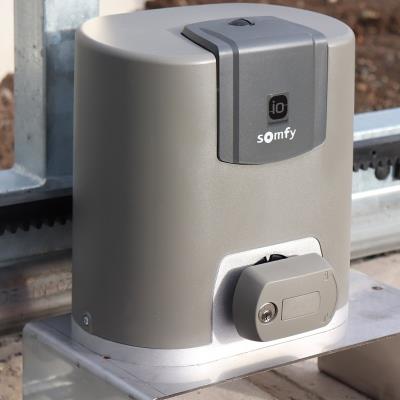

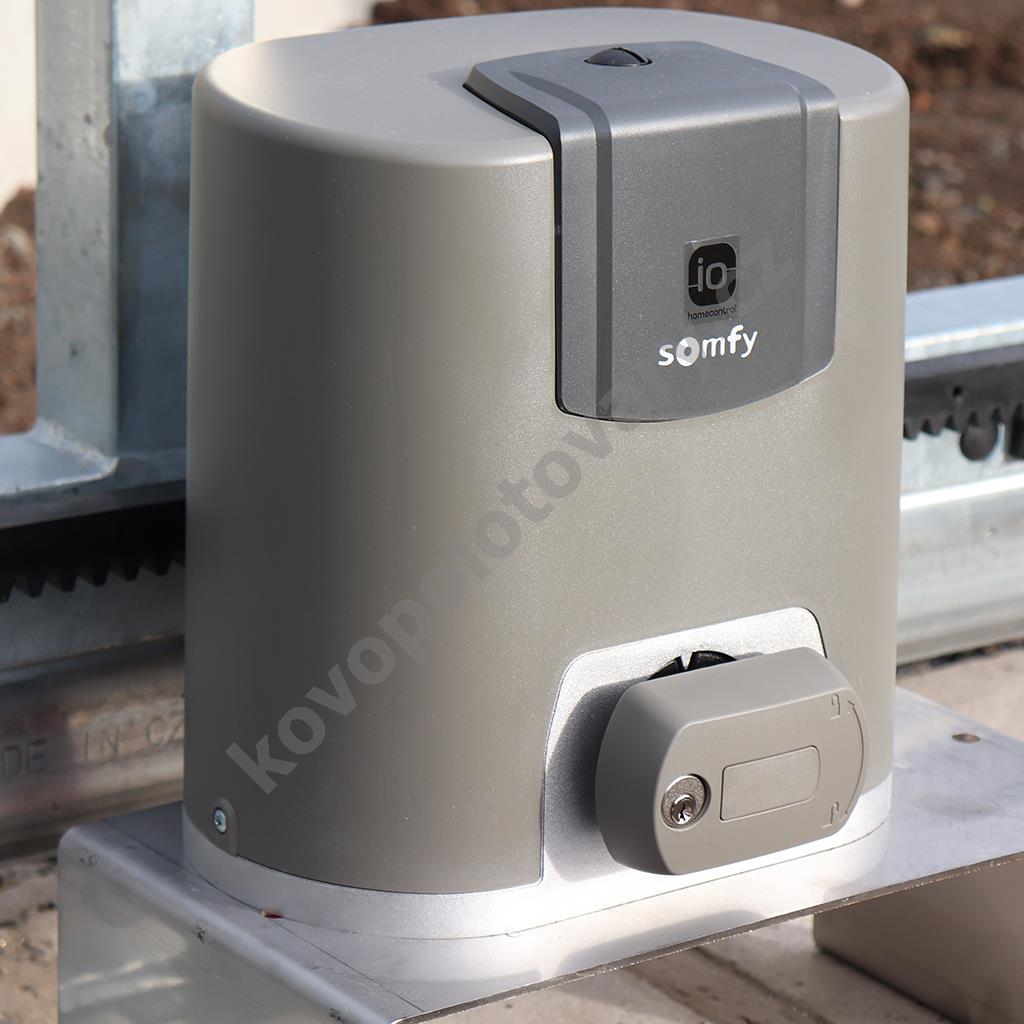

• 1x Somfy Elixo500 3S io - pohon s řídicí jednotkou a rádiovým přijímačem
• 1x Somfy Keygo io - dálkový ovladač, 868 MHz
• 1x Somfy Master Pro Bitech - bezpečnostní fotobuňky (1 pár), dosah 10 m
• 1x Kotvicí šrouby do betonu
• 2x Odblokovací klíč (použití při výpadku proudu)
• 2x Koncový doraz na hřeben

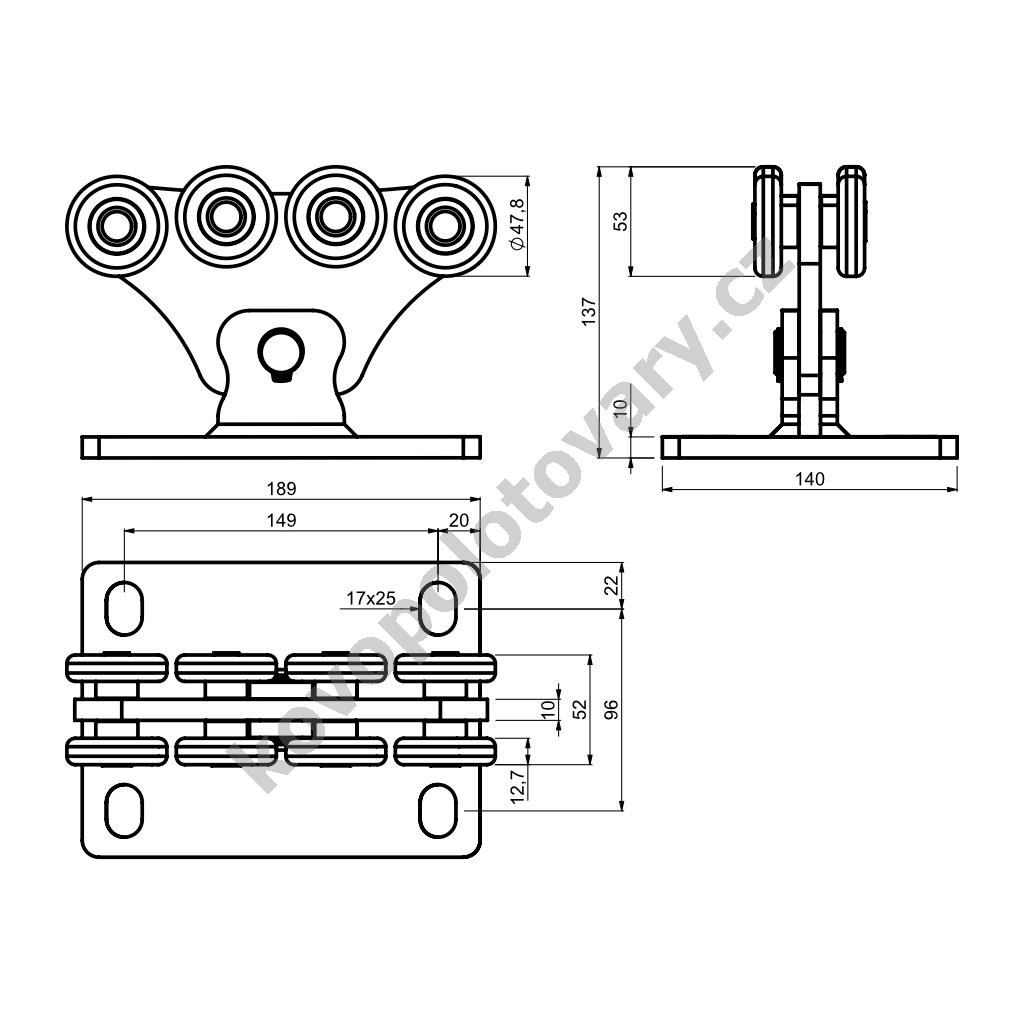

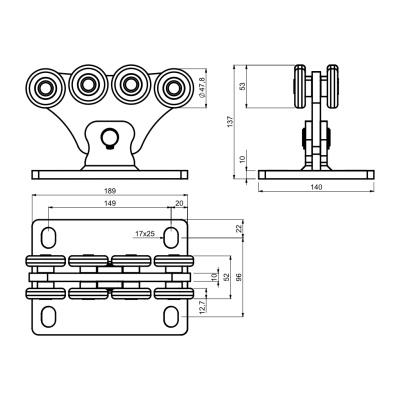

• 2x CAIS SPEED S (1700001) - nosný kyvný vozík

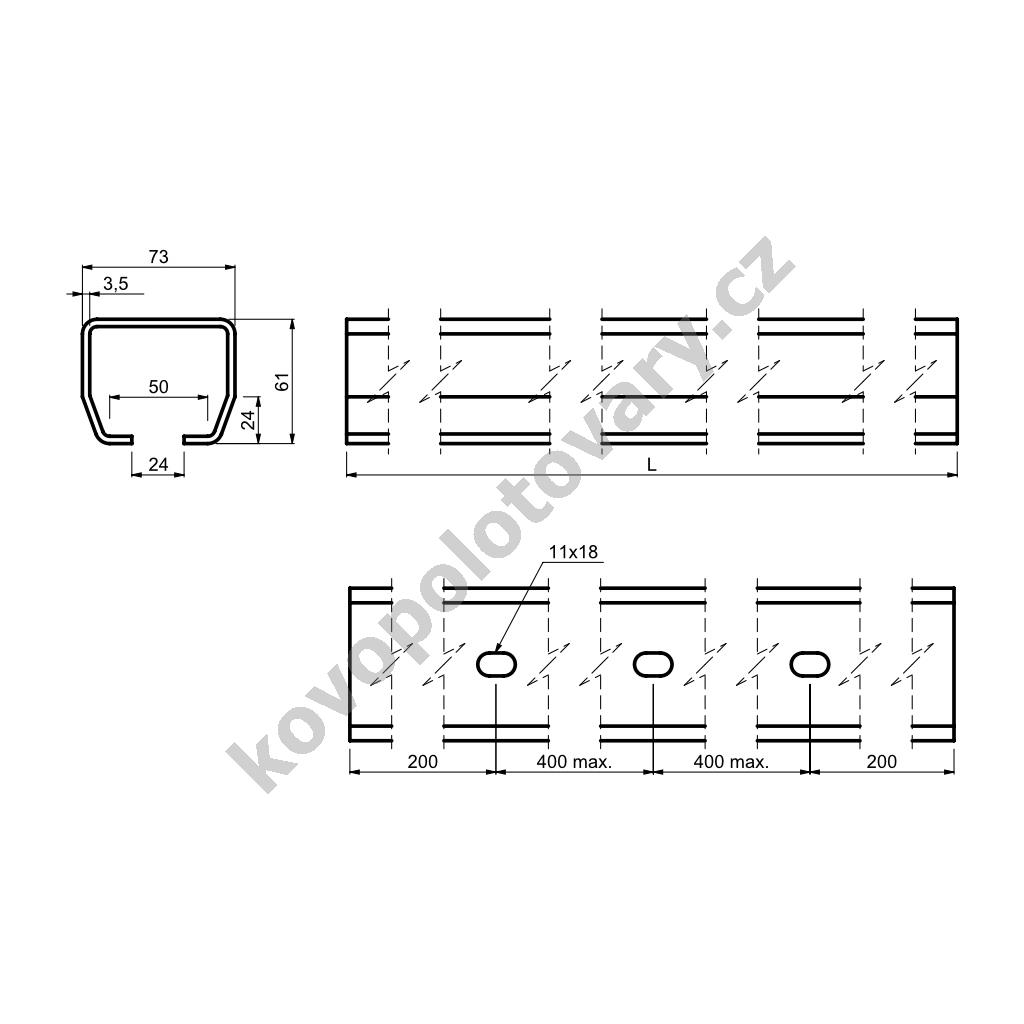

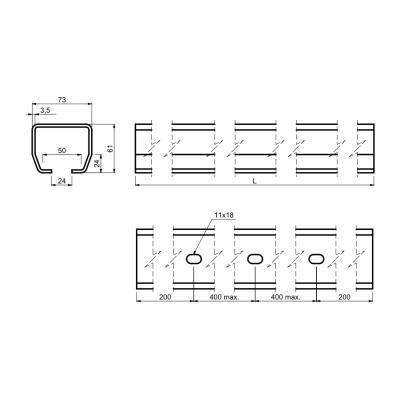

• 1x CAIS STAGE SB 6 (1700002) - vodicí C profil 73x61 mm, bez povrchové úpravy (černý), s otvory pro přišroubování k rámu brány, 6 m

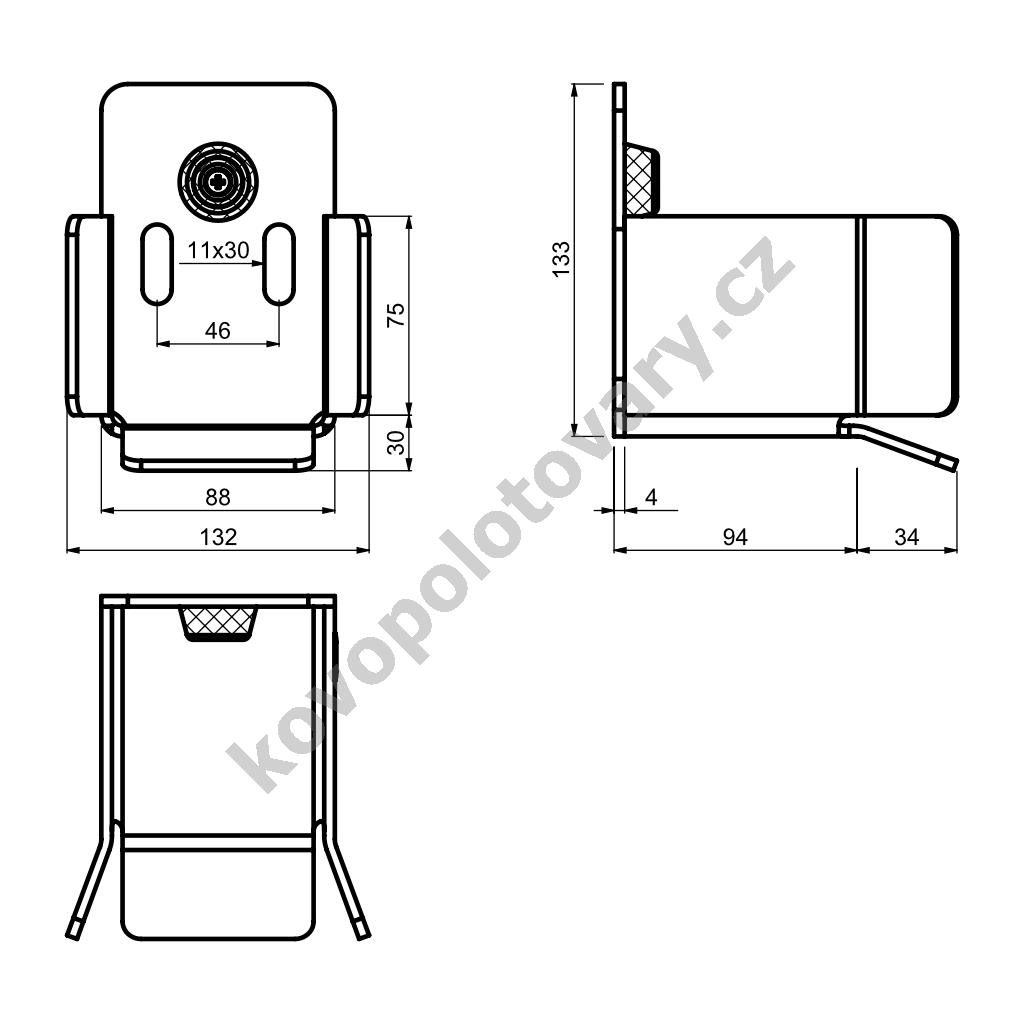

• 1x CAIS LAST S (1700005) - spodní dojezdová kapsa

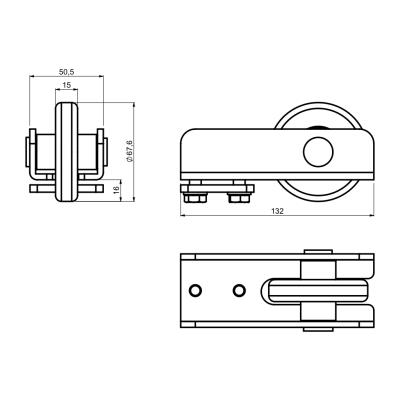

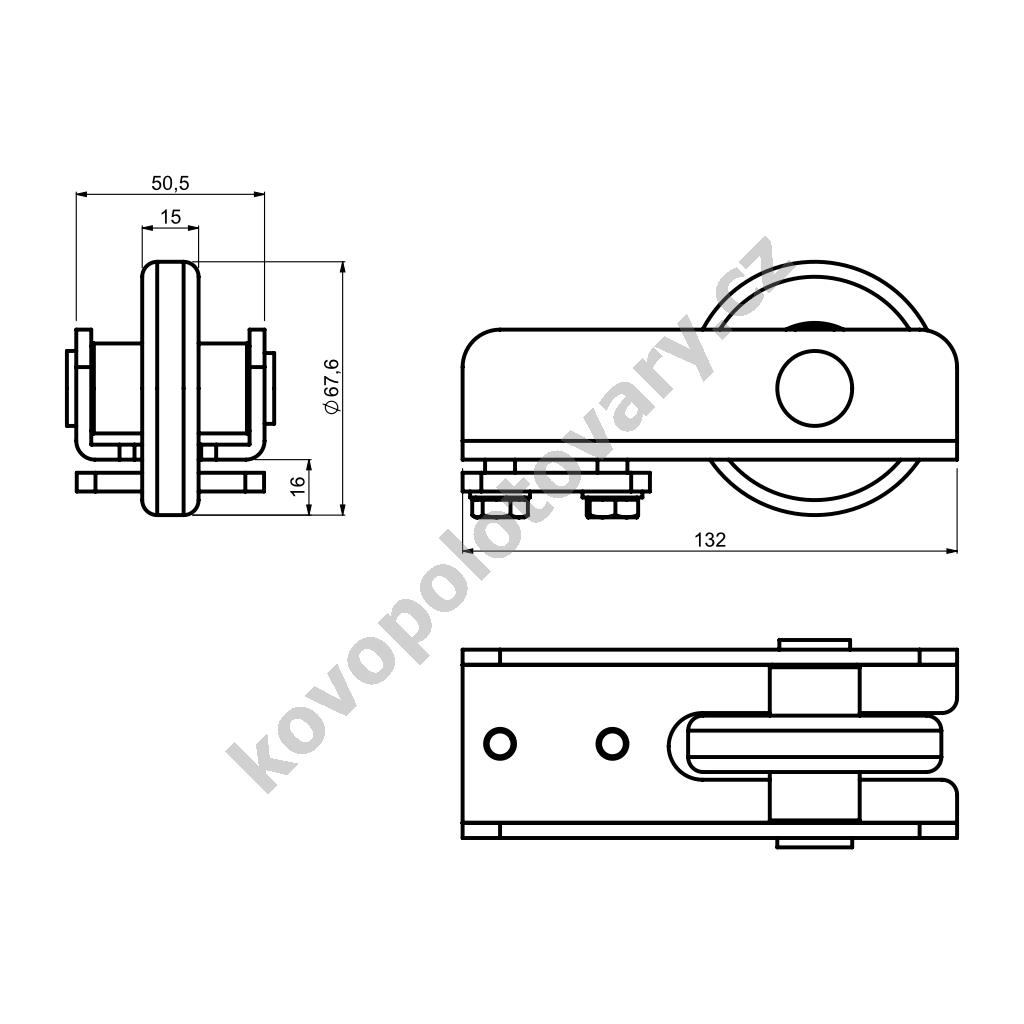

• 1x CAIS RUN S (1700004) - dojezdové kolečko

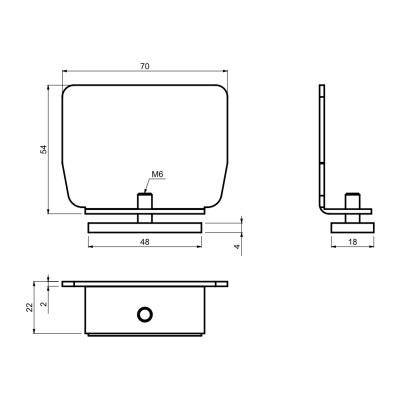

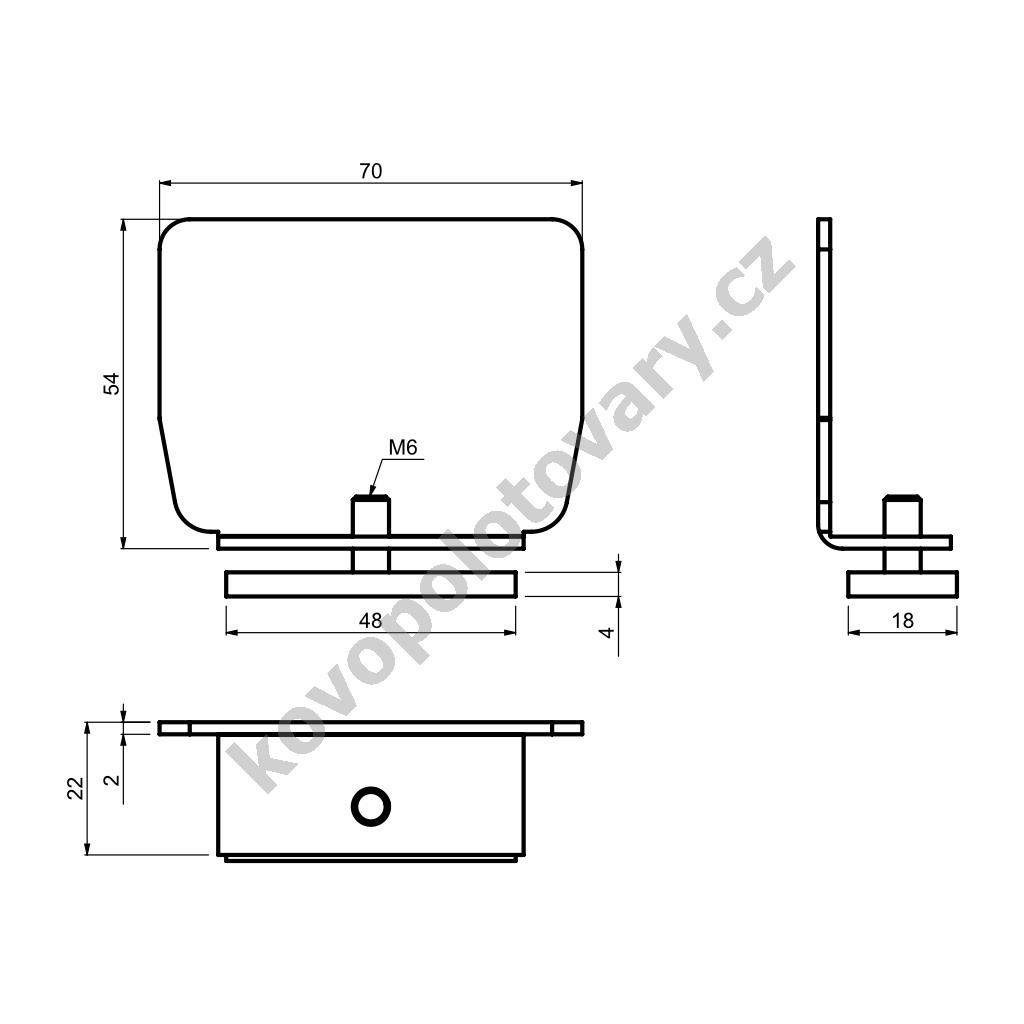

• 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu

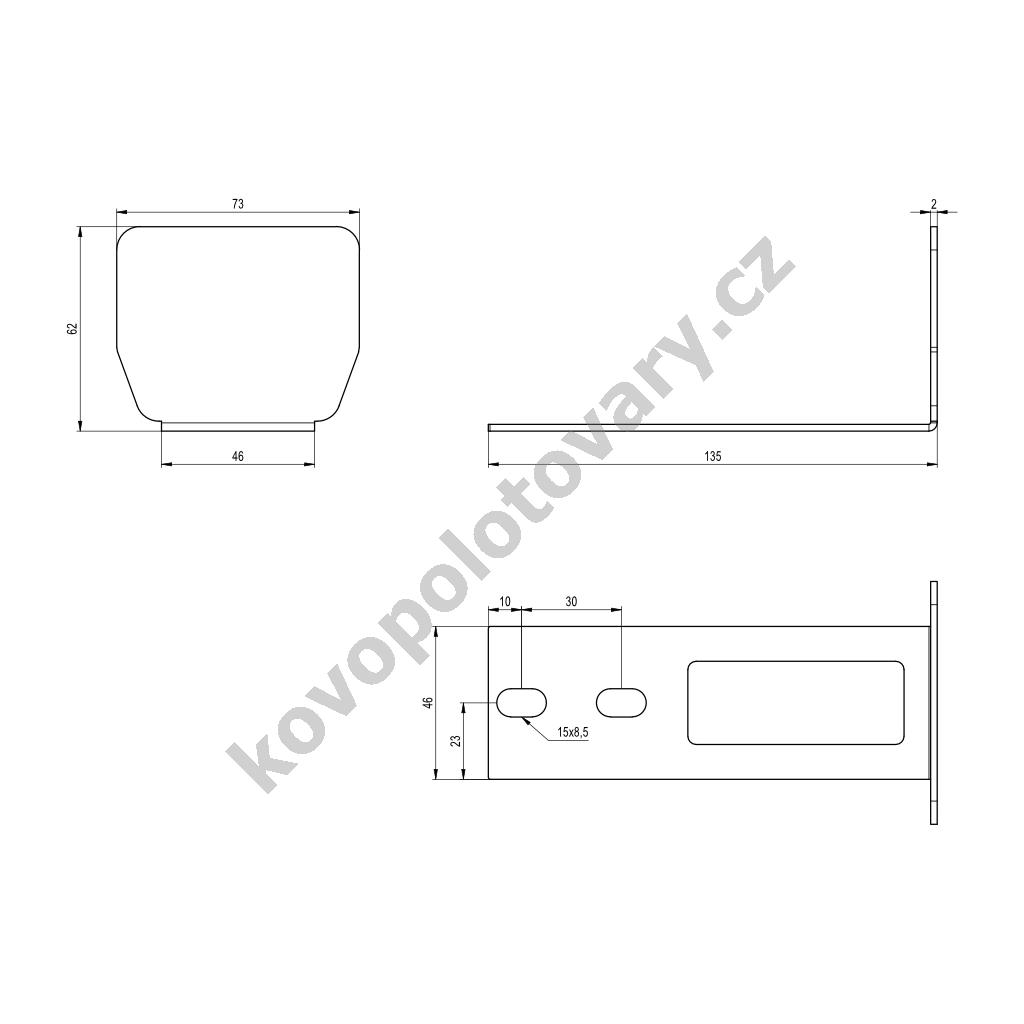

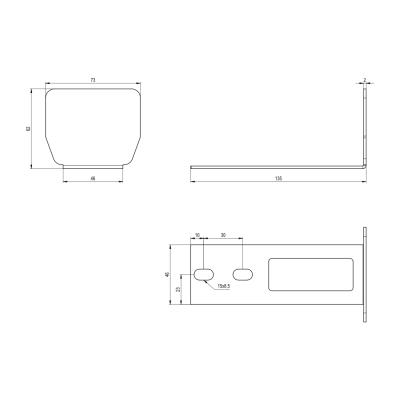

• 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pro montáž na dojezdové kolečko, předinstalovaná
• 15x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
• 15x Nýtovací matice M10x18 - pro připevnění C profilu

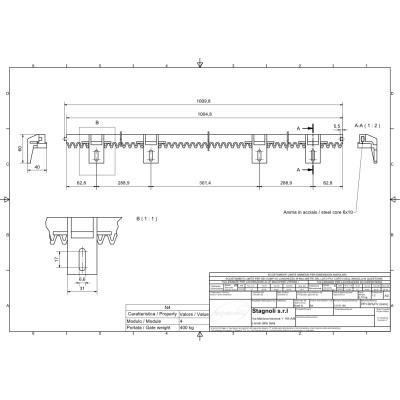

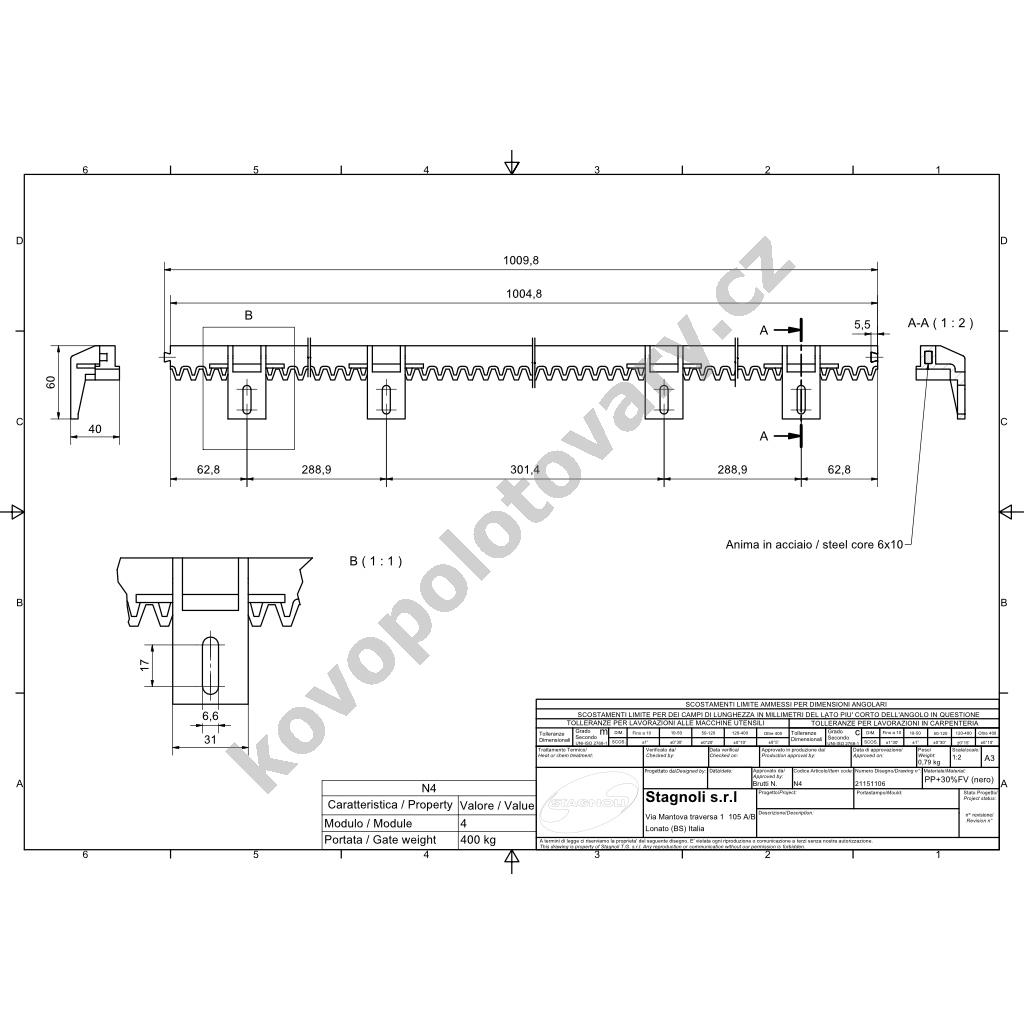

• 5x STAGNOLI N4 - vodicí plastový nylonový hřeben s ocelovým jádrem (1 m)
• 5x STAGNOLI SAC013 - sada pro upevnění ozubeného hřebenu posuvné brány se 4 úchyty

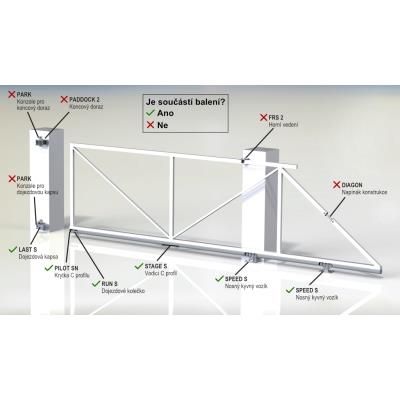

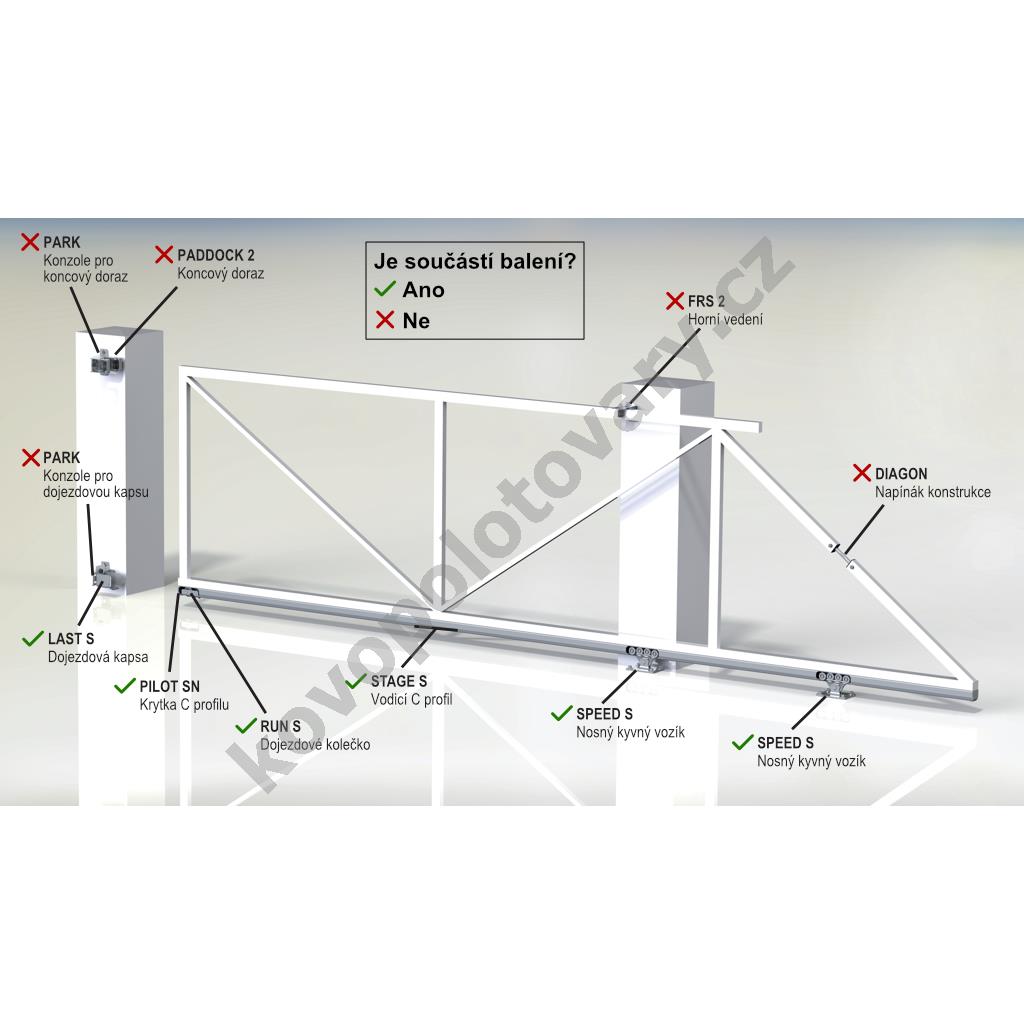

• Důležité: součástí balení není horní vedení, vodicí rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.

Nastavitelné funkce pohonu a řídicí jednotky:

• Automatické zavírání - brána se automaticky zavře po nastaveném čase
• Detekce překážek - při nárazu brány do překážky pohon obrátí chod
• Předblikání - upozornění výstražným majákem před zahájením pohybu brány
• Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
• Vstup pro záložní baterii - umožňuje připojit akumulátor zajišťující funkčnost při výpadku proudu
• Výstup pro elektrický zámek - ovládá elektromechanický zámek
• Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
• Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
• LCD display - zjednodušuje a zpřehledňuje proces nastavení pohonu a řídicí jednotky
• Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
• Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
• Somfy io-homecontrol - obousměrný rádiový protokol pro připojení zařízení do centrálních jednotek chytré domácnosti Somfy Tahoma a Connexoon

Technické informace:

• Napájení
  • Napájecí napětí: 230 V AC
  • Napájení motoru: 24 V DC
  • Výkon: max. 600 W
  • Odběr proudu: max. 2,2 A
• Parametry brány
  • Typ hřebenu: modul zubu 4
  • Hmotnost brány: max. 425 kg
  • Doporučená hmotnost brány: max. 400 kg
  • Šířka průjezdu: max. 4,2 m
  • Doporučená šířka průjezdu: 4,2 m
• Rozměry pohonu
  • Šířka: 263 mm
  • Výška: 274 mm
  • Hloubka: 163 mm
• Vlastnosti pohonu
  • Krytí: IP44
  • Provozní teplota: -20 až 60 °C
  • Točivý moment: max. 15 Nm
  • Síla: max. 500 N
• Vodicí C profil
  • Materiál: ocel
  • Povrchová úprava: žádná
• Komponenty pojezdu
  • Materiál: ocel (části mohou být z PVC, gumy či nylonu)
  • Povrchová úprava: galvanické pozinkování

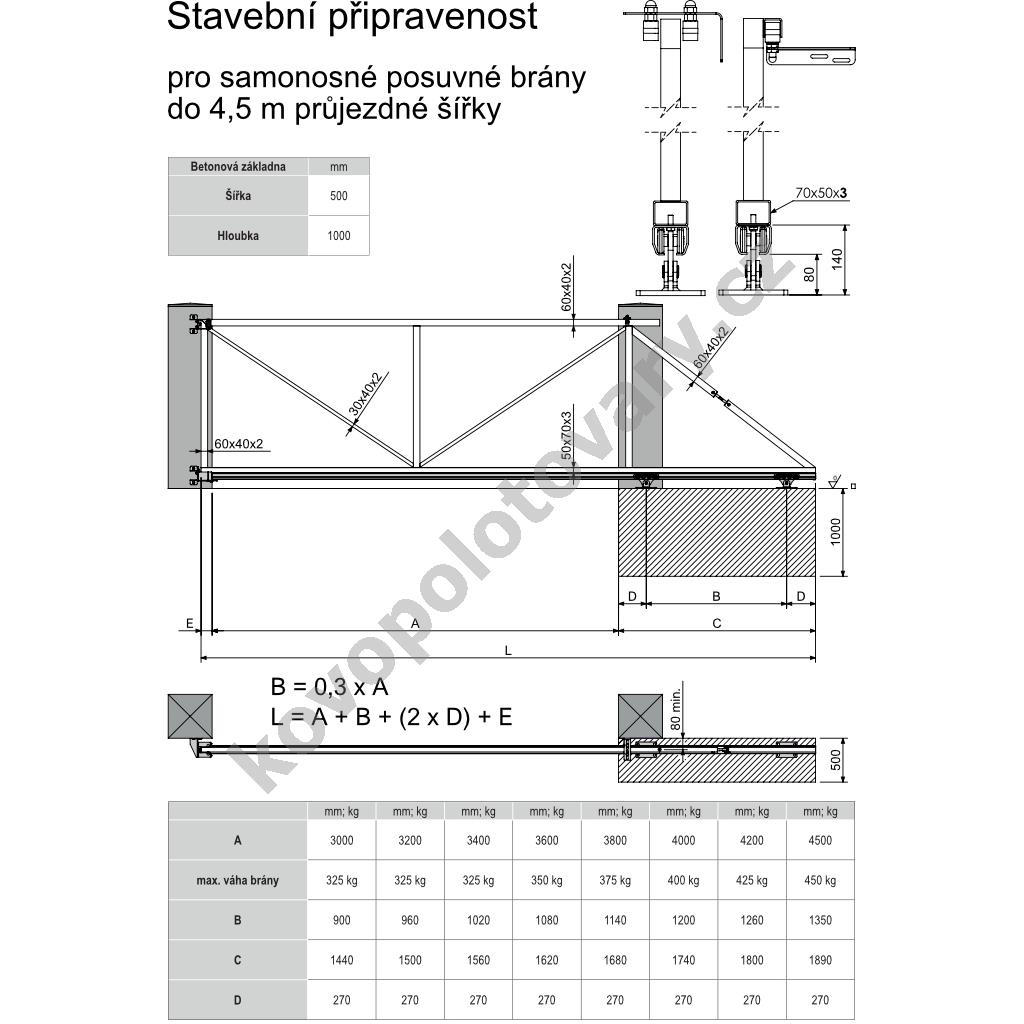

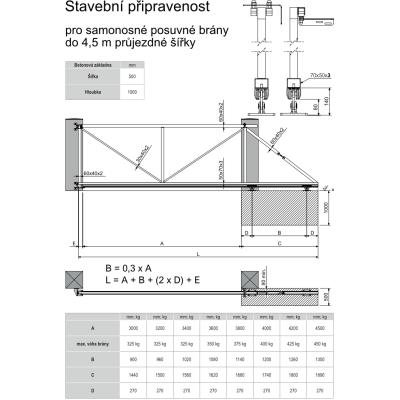

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.
