Pohony křídlových bran

Pohony křídlových bran a vrat se dělí do tří kategorií podle způsobu montáže a fungování – lineární pohony, pákové (kloubové) pohonypodzemní pohony. Pomocí elektrického pohonu s řídicí jednotkou můžete automatizovat jednokřídlé i dvoukřídlé otočné brány a vrata. Dnes již existuje mnoho způsobů, jak pohon na vrata nebo bránu ovládat a zároveň zajistit bezpečnost provozu, ať už chcete mít nad ovládáním pohonu plnou kontrolu nebo se rozhodnete bránu kompletně automatizovat.

Pokud křídlovou bránu teprve vyrábíte, pak budete určitě potřebovat ocelové profily a další komponenty pro výrobu brány, hlavně panty na bránu.

Jak vybrat pohony pro křídlovou bránu?

Velmi důležité jsou nároky na umístění pohonu pro správné fungování, pak jsou důležité parametry brány, tedy její hmotnost a šířka křídla, či průjezdu.

Levnější bývají pohony s elektromotorem na 230 V, ale pro intenzivní provoz jsou vhodnější pohony s elektromotorem na 24 V, zároveň mají tišší chod. Dále se pohony mohou lišit výrobcem a jednotlivé modely pak množstvím funkcí řídicí jednotky a možnostmi rozšíření o další ovládací a bezpečnostní prvky.

Způsob montáže a umístění pohonů:

Každý pohon křídlové brány má výrobcem definované rozměry pro umístění osy otáčení pohonu od osy pantu. Rozhodující většinou bývá vzdálenost osy pantu k hraně sloupku, viz kóta C na následujícím obrázku (dále jen "kóta C").

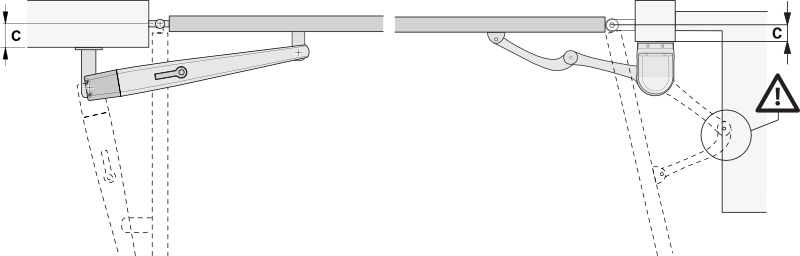

Znázornění kóty C při montáži pohonů pro křídlové brány
[znázornění kóty C a prostoru potřebného pro rameno pákového pohonu]

  • Lineární pohony

    Nejprodávanější typ pohonů, který je vhodný spíše na ocelové sloupky nebo zděné sloupky menších rozměrů. U levnějších pohonů se maximální rozměr kóty C pohybuje od 6 do 15 cm, u dražších pak až 21 cm. Umístění osy pohonu vůči ose pantu ovlivňuje také maximální úhel otevření, který u některých pohonů může být až 125° i při dodržení doporučených hodnot pro umístění pohonu.

    Většina lineárních pohonů funguje na elektromechanickém principu. Elektromotor se otáčí a převodovka přenáší pohyb do šroubovice, která se otáčí a posouvá jezdcem, který tlačí nebo táhne křídlo brány. Lze se setkat i s hydraulickými lineárními pohony, ovšem v naší lokalitě pouze výjimečně.

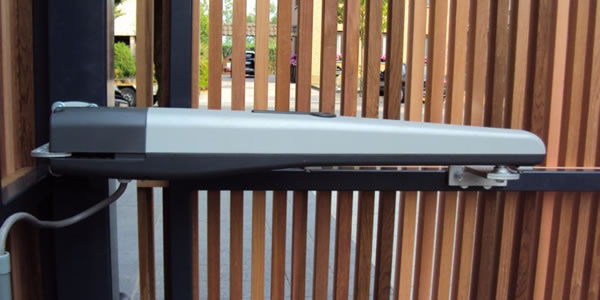

    Lineární pohon křídlové brány Nice Toona
    [lineární pohon křídlové brány Nice Toona]

  • Pákové (kloubové) pohony

    Tento typ pohonů je vhodný pro montáž na větší zděné sloupky a maximální rozměr kóty C se pohybuje od 20 do 40 cm. Pořizovací cena, pro bránu stejných parametrů, je ovšem v porovnání s lineárními pohony vyšší a na pozemku musí být dostatek prostoru pro složení ramene, když je brána otevřená, viz obrázek se znázorněním kóty C.

    U pákových pohonů se elektromotor otáčí a přenáší sílu do ramene s kloubem, které tlačí nebo táhne křídlo brány.

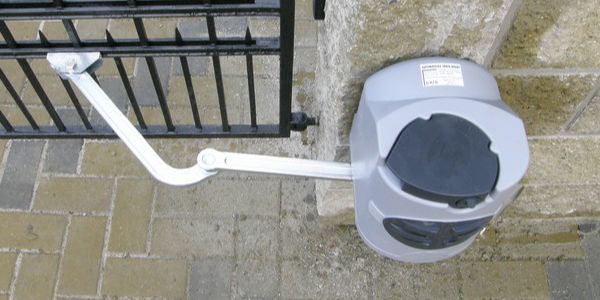

    Pákový pohon křídlové brány CAME FAST
    [pákový pohon křídlové brány CAME FAST]

  • Podzemní pohony

    Nejelegantnější, avšak cenově nejnákladnější typ pohonu křídlové brány. Tyto pohony se montují do zabetonované ocelové vany přímo pod rám brány. Šířku sloupku a kódu C u tohoto typu tedy nemusíte vůbec řešit.

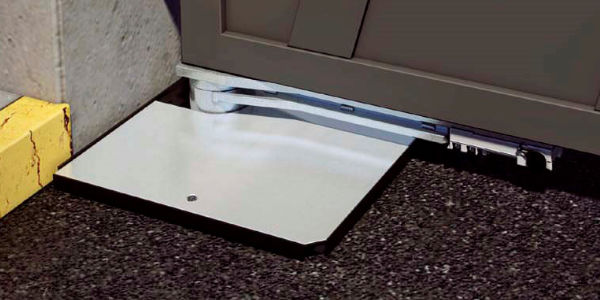

    Podzemní pohon křídlové brány CAME FROG
    [podzemní pohon křídlové brány CAME FROG]

Má vaše brána nebo vrata plnou výplň?

Málo prodyšná výplň křídel brány nebo vrat může působit problémy při poryvech větru. Hmotnost a šířka křídla brány by měla být mnohem nižší než jsou limity pohonu a je potřeba nastavit vyšší sílu pohonů tak, aby řídicí jednotka každé fouknutí větru nevyhodnotila jako překážku a neobrátila chod pohonu. Tím se samozřejmě zhorší schopnost řídicí jednotky správně vyhodnotit reálnou překážku a zvyšuje se riziko poškození majetku nebo zranění osob. Proto při plné výplni doporučujeme montovat i druhý pár fotobuněk za křídla brány v poloze otevřeno.

Abyste snížili riziko poškození pohonů při vichřicích, když je brána v zavřené poloze, namontujte elektrický zámek brány. Tlak větru se pak přenáší do zámku, nikoliv do pohonů.

Je možné otevírat křídlovou bránu směrem ven?

Bránu lze za určitých podmínek otevírat ven jakýmkoliv pohonem, ovšem otevírání směrem ven nedoporučujeme. Nejčastějším důvodem pro otevírání brány směrem ven je málo místa na pozemku. Pokud máte na pozemku dost prostoru na alespoň jedné straně od průjezdu, pak bude lepším řešením pojezdová brána a pokud nemáte prostor ani na stranách, možná bude vhodným řešením skládací křídlová brána.

Pokud přesto chcete otevírat bránu směrem ven, berte v potaz následující požadavky a nevýhody:

  • Brána bez povolení úřadu nesmí zasahovat do veřejné komunikace (chodník, silnice).
  • Pohon musí být opatřen výstražným majákem a musí být aktivována funkce předblikání. Výstražný maják tedy musí blikat už několik vteřin před začátkem pohybu brány.
  • Pohony pro otevírání ven se montují do průjezdu (viz obrázek níže), dojde tedy ke znatelnému zúžení průjezdu. (Montáž pohonů z venku je v rozporu s návody výrobců a pohony pak nelze nouzově odblokovat.)
  • Nelze použít mechanismus pro skládací bránu.

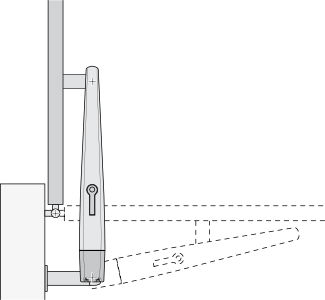

Znázornění montáže pro otevírání křídlové brány směrem ven
[znázornění montáže pro otevírání křídlové brány směrem ven]

Je možné otevírat křídlovou bránu do svahu?

Pro otevírání křídlové brány do svahu je potřeba pohony umístit na konzole s vertikálním i horizontálním kloubem a brána musí být zavěšena na mimoosých pantech. Z naší nabídky mají vhodné konzole v balení pouze pohony CAME KRONO. Hmotnost a šířka křídla brány by měla být mnohem nižší než jsou limity pohonu.

Jaký výrobce pohonů na vrata a brány je ten nejlepší?

Výrobců pohonů bran a vrat je na trhu mnoho a jejich výrobky se mohou lišit kvalitou zpracování, nabídkou příslušenství, poruchovostí a cenou. V naší nabídce najdete jen pohony s nízkou poruchovostí, které máme prověřené z našich vlastních montáží:

  • Pohony křídlových bran Nice jsou velmi oblíbené pro skvělý poměr kvality a ceny, množství funkcí a jejich jednoduché nastavení a také velmi rozsáhnou nabídku příslušenství.
  • Pohony křídlových bran HÖRMANN nabízí tu nejvyšší kvalitu zpracování, ovšem za vyšší ceny. Nastavení pohonů může být komplikovanější a doporučujeme ho nechat na odborné firmě.
  • Pohony křídlových bran Somfy umožní svěřit ovládání brány do rukou řídicí jednotky chytré domácnosti. Celý dům pak můžete automatizovat a ovládat z aplikace na chytrém telefonu.
  • Pohony křídlových bran CAME mají méně nastavitelných funkcí a nastavení je opravdu snadné. Montáž zvládne zkušenější kutil a cenově jsou dostupnější.

Jakými způsoby lze pohon ovládat?

Nejoblíbenější způsob je dálkové ovládání brány dálkovým ovladačem. Pro funkčnost dálkového ovladače musí být pohon vybaven správným přijímačem. Většina pohonů má přijímač už součástí základní sady, lze však pohon rozšířit i o další externí přijímač jiného výrobce a tím umožnit ovládat pohony různých výrobců jedním dálkovým ovladačem.

Pro větší počet uživatelů, např. u vjezdů do firemních areálů nebo bytových domů, vychází levněji jiné způsoby. Často se můžete setkat s ovládáním čtečkou čipů, kdy každý uživatel má vlastní čipovou kartu nebo přívěsek na klíče. Skvělou volbou pro ovládání odkudkoliv je GSM modul. Uživateli stačí prozvonit telefonní číslo SIM karty v modulu a brána se otevře. V mnoha provozech je požadavek, aby zůstala brána během pracovní doby otevřená a pak se sama zavřela. To není žádný problém. Do pohonu připojte spínací hodiny a ty se o to postarají.

Pro návštěvy nebo pro případ, že zapomenete dálkový ovladač, se hodí pohon rozšířit o klíčové spínače nebo kódovou klávesnici. U pohonů s funkcí "Průchod pro pěší" můžete z vnitřní strany pozemku (mimo dosah z venku) umístit tlačítko nebo vypínač, který bránu na chvíli pootevře. Kombinace těchto prvků je vhodná pro případ absence branky pro chodce např. z důvodu malého prostoru pro průjezd.

Jak zabezpečit provoz?


  • Bezpečnostní fotobuňky jsou základní ochranou proti poškození majetku a zranění osob v průjezdu. Při správném nastavení síly sice pohon v případě nárazu do překážky obrátí chod, ovšem i tak může dojít k poškození vozidla nebo drobnému zranění. Fotobuňky se umisťují na sloupky v průjezdu do výšky 40 až 50 cm pro detekci osobních vozidel a osob. U křídlových bran doporučujeme umístit druhý pár fotobuněk za křídla brány v otevřené poloze, stejně tak u posuvných bran, kde brána při otevření vyjíždí do otevřeného prostoru. Do vjezdů pro nákladní vozidla a další vozidla s velkou světlou výškou, nebo mezerou mezi vozidlem a návěsem, je potřeba umístit více párů fotobuněk nad sebe nebo vedle sebe.
  • Výstražné majáky opticky upozorní okolní osoby o pohybu brány. V případě otevírání brány směrem ven je maják nutností společně s funkcí předblikání, kdy maják začne blikat několik vteřin před začátkem pohybu brány. Některé majáky mají v sobě integrovanou anténu pro zvýšení dosahu dálkového ovládání.
  • Záložní akumulátory vám umožní ovládat pohon i při výpadku elektrického proudu.
  • Elektrické zámky pro brány zabezpečí křídlovou bránu v zavřené poloze proti větru i vandalům. Doporučujeme použití elektrického zámku u všech křídlových bran s průjezdem nad 2,5 m nebo s plnou výplní křídel.

Může se pohon porouchat?

Při správné montáži se pohon sám běžně neporouchá. Ovšem mohou nastat případy, kdy dojde k jeho fyzickému poškození např. vandalismem, autonehodou atd. nebo k poškození elektroniky přepětím např. při bouřkách. Pro tyto případy nabízíme řídicí jednotky pro pohony i dodání náhradních dílů na většinu námi nabízených pohonů. Náhradní díly poptávejte emailem na info@kovopolotovary.cz

Proč nakoupit Pohony křídlových bran na KovoPolotovary.cz


  • Většinu zboží máme opravdu skladem!
  • Jsme rychlí – zboží skladem odesíláme většinou v den objednávky, případně následující pracovní den.
  • 30 dní na vrácení – umožňujeme odstoupit od smlouvy a vrátit zboží bez udání důvodu po dobu 30 dní.
  • Poradíme vám – profesionálně vyškolený tým obchodníků vám rád pomůže s výběrem vhodného produktu.
  • Dbáme na spokojenost zákazníků – již přes 10 let si držíme zlaté ocenění OVĚŘENO ZÁKAZNÍKY na Heuréka.cz

Stále si nevíte rady? Kontaktujte nás a my vám poradíme


  • E-mailem na info@kovopolotovary.cz
  • Pomocí Online chatu v pravém dolním rohu stránky
  • Odesláním dotazového formuláře v detailu libovolného produktu
  • Telefonicky na čísle +420 352 661 166 v pondělí až pátek v čase od 8:00 do 16:00
KovoPolotovary.cz na Firmy.cz
Certifikát APEK

Další dělení pro kategorii Křídlové pohony

Lineární pohonyLineární pohony Pákové pohonyPákové pohony Podzemní pohonyPodzemní pohony NiceNice HORMANNHORMANN CAMECAME SomfySomfy
Cenové rozpětí:
Řazení:

Filtrování zboží dle parametrů

Délka balíku (cm)

Max. délka křídla (m)

Pro počet křídel

Pro šířku průjezdu

Typ setu

Výrobce

Zrušit všechny filtry

HORMANN RotaMatic 2 4554032 - sestava pohonů a příslušenství, pro 2-křídlové brány do 5 m průjezdu a 440 kg, série 2

HORMANN RotaMatic 2 4554032 - sestava pohonů a příslušenství, pro 2-křídlové brány do 5 m průjezdu a 440 kg, série 2

Délka balíku: 80; Max. délka křídla: 2,5; Pro počet křídel: 2; Pro šířku průjezdu: do 5 m; Typ setu: set s pohonem; Výrobce: Hörmann;

Kód položky:4554032

15 113,-

12 490,- bez DPH

Skladem 4 ks, k odeslání dnes

Nice Wingo 2024 K2 - sestava pohonů a příslušenství, pro 2-křídlové brány do 4 m průjezdu a 800 kg

Nice Wingo 2024 K2 - sestava pohonů a příslušenství, pro 2-křídlové brány do 4 m průjezdu a 800 kg

Délka balíku: 101; Max. délka křídla: 2; Pro počet křídel: 2; Pro šířku průjezdu: do 4 m; Typ setu: set s pohonem; Výrobce: Nice;

Kód položky:KN-WINGO2024-K2

11 627,-

9 609,- bez DPH

Skladem 10 ks, k odeslání dnes

CAME ATI 5000 - samostatný pohon pro křídlové brány, pro křídlo do 5 m a 1000 kg

CAME ATI 5000 - samostatný pohon pro křídlové brány, pro křídlo do 5 m a 1000 kg

Délka balíku: 110; Max. délka křídla: 5; Typ setu: pouze pohon; Výrobce: Came;

Kód položky:KC-ATI5000

8 434,-

6 970,- bez DPH

Skladem 2 ks, k odeslání dnes

CAME KRONO MAXI K2 - sestava pohonů a příslušenství, pro 2-křídlové brány do 6 m průjezdu a 1600 kg

CAME KRONO MAXI K2 - sestava pohonů a příslušenství, pro 2-křídlové brány do 6 m průjezdu a 1600 kg

Délka balíku: 105; Max. délka křídla: 3; Pro počet křídel: 2; Pro šířku průjezdu: do 6 m; Typ setu: set s pohonem; Výrobce: Came;

Kód položky:KC-KRONO-MAXI-K2

13 471,-

11 133,- bez DPH

Skladem 3 ks, k odeslání dnes

CAME ATI 3000 - samostatný pohon pro křídlové brány, pro křídlo do 3 m a 800 kg

CAME ATI 3000 - samostatný pohon pro křídlové brány, pro křídlo do 3 m a 800 kg

Délka balíku: 110; Max. délka křídla: 3; Typ setu: pouze pohon; Výrobce: Came;

Kód položky:KC-ATI3000

7 900,-

6 529,- bez DPH

Skladem 3 ks, k odeslání dnes

HORMANN RotaMatic PL 1 4554068 - sestava pohonu a příslušenství, pro 1-křídlové brány do 4 m průjezdu a 400 kg, série 2

HORMANN RotaMatic PL 1 4554068 - sestava pohonu a příslušenství, pro 1-křídlové brány do 4 m průjezdu a 400 kg, série 2

Délka balíku: 90; Max. délka křídla: 4; Pro počet křídel: 1; Pro šířku průjezdu: do 4 m; Typ setu: set s pohonem; Výrobce: Hörmann;

Kód položky:4554068

15 309,-

12 652,- bez DPH

Skladem 2 ks, k odeslání dnes

Nice Too 3000 KLT - sestava pohonů a příslušenství, pro 2-křídlové brány do 6 m průjezdu a 600 kg

Nice Too 3000 KLT - sestava pohonů a příslušenství, pro 2-křídlové brány do 6 m průjezdu a 600 kg

Délka balíku: 101; Max. délka křídla: 3; Pro počet křídel: 2; Pro šířku průjezdu: do 6 m; Typ setu: set s pohonem; Výrobce: Nice;

Kód položky:KN-TOO3000-KLT

10 794,-

8 921,- bez DPH

Na cestě

Nice Toona 4024 BD KCE - sestava pohonů a příslušenství, pro 2-křídlové brány do 6 m průjezdu a 1000 kg

Nice Toona 4024 BD KCE - sestava pohonů a příslušenství, pro 2-křídlové brány do 6 m průjezdu a 1000 kg

Délka balíku: 85; Max. délka křídla: 3; Pro počet křídel: 2; Pro šířku průjezdu: do 6 m; Typ setu: set s pohonem; Výrobce: Nice;

Kód položky:KN-TOONA4024BDKCE

14 885,-

12 301,- bez DPH

Na cestě

HORMANN RotaMatic P 2 4554056 - sestava pohonů a příslušenství, pro 2-křídlové brány do 5 m průjezdu a 800 kg, série 2

HORMANN RotaMatic P 2 4554056 - sestava pohonů a příslušenství, pro 2-křídlové brány do 5 m průjezdu a 800 kg, série 2

Délka balíku: 80; Max. délka křídla: 2,5; Pro počet křídel: 2; Pro šířku průjezdu: do 5 m; Typ setu: set s pohonem; Výrobce: Hörmann;

Kód položky:4554056

19 960,-

16 496,- bez DPH

Skladem 9 ks, k odeslání dnes

Nice Wingo 3524 K2 - sestava pohonů a příslušenství, pro 2-křídlové brány do 7 m průjezdu a 1000 kg

Nice Wingo 3524 K2 - sestava pohonů a příslušenství, pro 2-křídlové brány do 7 m průjezdu a 1000 kg

Délka balíku: 101; Max. délka křídla: 3,5; Pro počet křídel: 2; Pro šířku průjezdu: do 7 m; Typ setu: set s pohonem; Výrobce: Nice;

Kód položky:KN-WINGO3524-K2

14 386,-

11 889,- bez DPH

Skladem 3 ks, k odeslání dnes

CAME FROG-A - samostatný pohon pro křídlové brány, pro křídlo do 3,5 m a 800 kg

CAME FROG-A - samostatný pohon pro křídlové brány, pro křídlo do 3,5 m a 800 kg

Max. délka křídla: 3,5; Typ setu: pouze pohon; Výrobce: Came;

Kód položky:KC-FROG.A

8 019,-

6 627,- bez DPH

Skladem 2 ks, k odeslání dnes

HORMANN RotaMatic PL 2 4554080 - sestava pohonů a příslušenství, pro 2-křídlové brány do 8 m průjezdu a 800 kg, série 2

HORMANN RotaMatic PL 2 4554080 - sestava pohonů a příslušenství, pro 2-křídlové brány do 8 m průjezdu a 800 kg, série 2

Délka balíku: 90; Max. délka křídla: 4; Pro počet křídel: 2; Pro šířku průjezdu: do 8 m; Typ setu: set s pohonem; Výrobce: Hörmann;

Kód položky:4554080

21 623,-

17 870,- bez DPH

Skladem 3 ks, k odeslání dnes

Nice Hopp KCE - sestava pohonů a příslušenství, pro 2-křídlové brány do 4,8 m průjezdu a 500 kg

Nice Hopp KCE - sestava pohonů a příslušenství, pro 2-křídlové brány do 4,8 m průjezdu a 500 kg

Max. délka křídla: 2,4; Pro počet křídel: 2; Pro šířku průjezdu: do 4,8 m; Typ setu: set s pohonem; Výrobce: Nice;

Kód položky:KN-HOPPKCE

16 135,-

13 335,- bez DPH

Skladem 1 ks, k odeslání dnes

Nice Wingo 2024 - samostatný pohon pro křídlové brány, pro křídlo do 2 m a 400 kg

Nice Wingo 2024 - samostatný pohon pro křídlové brány, pro křídlo do 2 m a 400 kg

Délka balíku: 101; Max. délka křídla: 2; Pro počet křídel: 1; Pro šířku průjezdu: do 2 m; Typ setu: pouze pohon; Výrobce: Nice;

Kód položky:KN-WINGO2024-K

3 861,-

3 191,- bez DPH

Skladem 4 ks, k odeslání dnes

Nice Wingo 3524 K1 - sestava pohonu a příslušenství, pro 1-křídlové brány do 3,5 m průjezdu a 500 kg

Nice Wingo 3524 K1 - sestava pohonu a příslušenství, pro 1-křídlové brány do 3,5 m průjezdu a 500 kg

Délka balíku: 101; Max. délka křídla: 3,5; Pro počet křídel: 1; Pro šířku průjezdu: do 3,5 m; Typ setu: set s pohonem; Výrobce: Nice;

Kód položky:KN-WINGO3524-K1

10 763,-

8 895,- bez DPH

Skladem 2 ks, k odeslání dnes

Somfy Ixengo L 3S io - sestava pohonů a příslušenství, pro 2-křídlové brány do 8 m průjezdu a 800 kg

Somfy Ixengo L 3S io - sestava pohonů a příslušenství, pro 2-křídlové brány do 8 m průjezdu a 800 kg

Délka balíku: 110; Max. délka křídla: 4; Pro počet křídel: 2; Pro šířku průjezdu: do 8 m; Typ setu: set s pohonem; Výrobce: Somfy;

Kód položky:Ixengo-L-3S-io

19 545,-

16 153,- bez DPH

Skladem 1 ks, k odeslání dnes
