HORMANN RotaMatic PL 2 4554080 - sestava pohonů a příslušenství, pro 2-křídlové brány do 8 m průjezdu a 800 kg, série 2

HÖRMANN RotaMatic PL 2 4554080, série 2

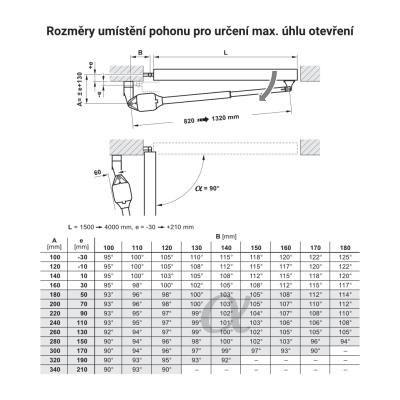

Sestava lineárních pohonů a příslušenství pro automatizaci privátní i průmyslové dvoukřídlé brány s hmotností do 800 kg a šířkou průjezdu do 8 m. Motor HORMANN RotaMatic PL je vhodný pro automatizaci křídlových bran s hmotností jednoho křídla do 400 kg a šířkou jednoho křídla do 4 m. Bližší specifikace, limity použití a správné rozměry pro umístění pohonů naleznete v návodu a na doplňujících obrázcích.

Tento pohon je vybaven integrovaným koncovým spínačem pro polohu zavřeno a polohu otevřeno lze naprogramovat, pro polohu zavřeno doporučujeme i použití zemního dorazu (k nalezení v záložce "Příslušenství" na kartě tohoto produktu). Určeno pro intenzivní provoz. Systém detekce překážek zaručuje bezpečný provoz díky enkodéru jež detekuje rychlost a pohyb pohonu a díky monitorování odporu při chodu motoru. Motor brány se vyznačuje kvalitním zpracováním, dlouhou životností a nenáročným zapojením.

Řídicí jednotka má integrovaný obousměrný rádiový přijímač. Společně s obousměrným dálkovým ovladačem (není v balení) umožňují zobrazit stav otevření brány na dálkovém ovladači.

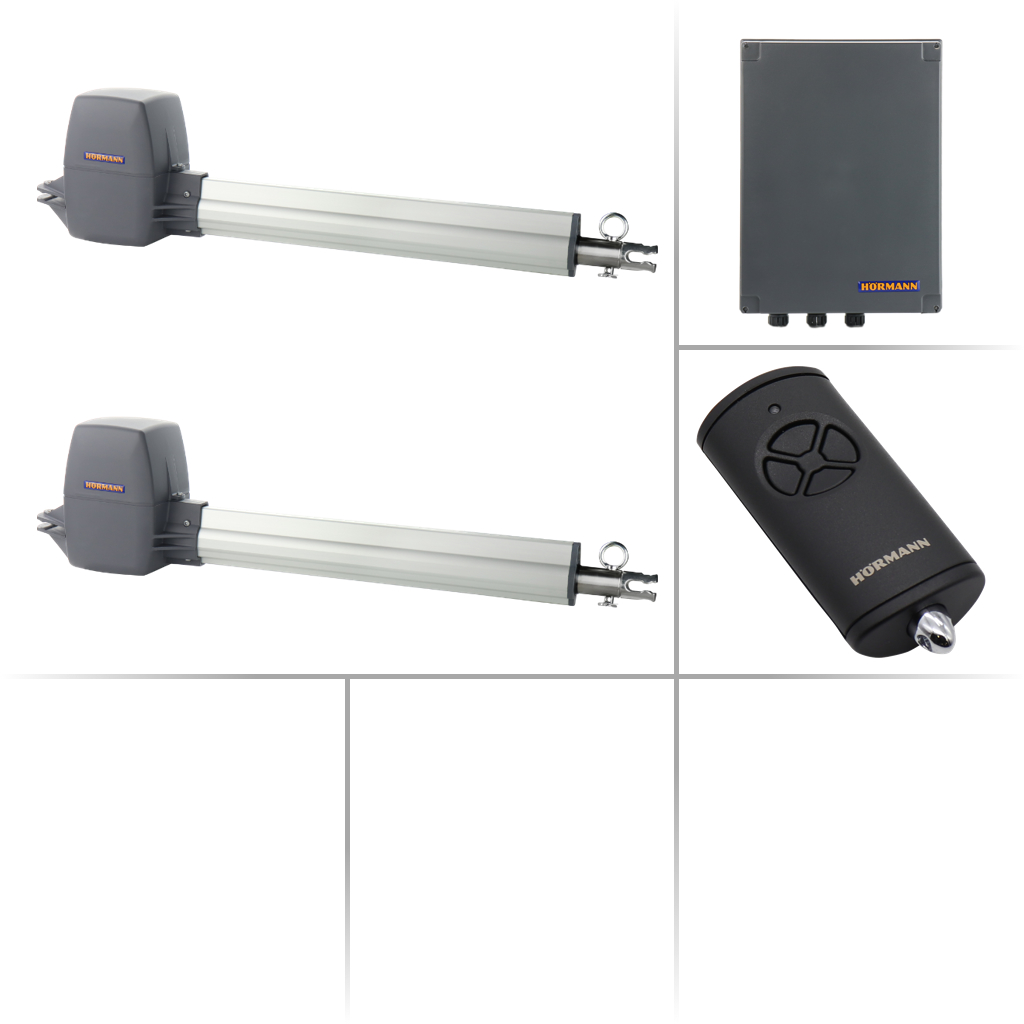

Obsah balení:

• 2x HORMANN RotaMatic PL série 2 (4511023) - pohon
• 1x HORMANN 4512760 - řídicí jednotka s integrovaným obousměrným přijímačem BiSecur
• 1x HORMANN HSE 4 BS (4511738) - dálkový ovladač, jednosměrný, matný černý, BiSecur
• 4x Kotvicí konzole (určené k přišroubování)
• + Doplňky pro montáž

Nastavitelné funkce pohonu a řídící jednotky:

• Automatické zavírání - brána se automaticky zavře po nastaveném čase
• Detekce překážek - při nárazu brány do překážky pohon obrátí chod
• Úsporný režim - při nečinnosti řídicí jednotka vypne napájení příslušenství
• Předblikání - upozornění výstražným majákem před zahájením pohybu brány
• Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
• Vstup pro záložní baterii - umožňuje připojit volitelný dobíjecí akumulátor zajišťující funkčnost při výpadku proudu
• Výstup pro elektrický zámek - ovládá elektromechanický zámek
• Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
• Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
• Programovatelný výstup - nastavitelný výstup, výstup pro výstražný maják lze nastavit pro jiný účel, případně lze připojit rozšiřující modul pro obě funkčnosti
• Signalizace poruch - řídicí jednotka signalizuje poruchy na displaji
• Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
• LCD display - řídicí jednotka má integrovaný LCD display pro nastavení pohonu a kontrolu poruch

Technické informace:

• Napájení
  • Napájecí napětí: 230 V AC
  • Napájení motoru: 24 V DC
• Parametry brány
  • Hmotnost brány: max. 800 kg
  • Hmotnost křídla: max. 400 kg
  • Šířka průjezdu: max. 8 m
  • Šířka křídla: max. 4 m
  • Doporučená hmotnost brány: max. 800 kg
  • Doporučená hmotnost křídla: max. 400 kg
  • Doporučená šířka průjezdu: max. 8 m
  • Doporučená šířka křídla: max. 4 m
• Rozměry
  • Šířka: 820 mm
  • Výška: 182 mm
  • Hloubka: 115 mm
• Vlastnosti
  • Krytí: IP44
  • Provozní teplota: -20 až 60 °C
  • Síla: max. 2700 N
