Nice Road 400 K3 7.1Z - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 4 m a 325 kg, pozinkovaný profil
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis
Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 4 m průjezdní šířky a celkové hmotnosti do 325 kg.
Pohon Nice Road-400 je vybaven elektromechanickými koncovými spínači. Součástí pohonu je vestavěná řídicí jednotka s integrovaným jednosměrným rádiovým přijímačem.

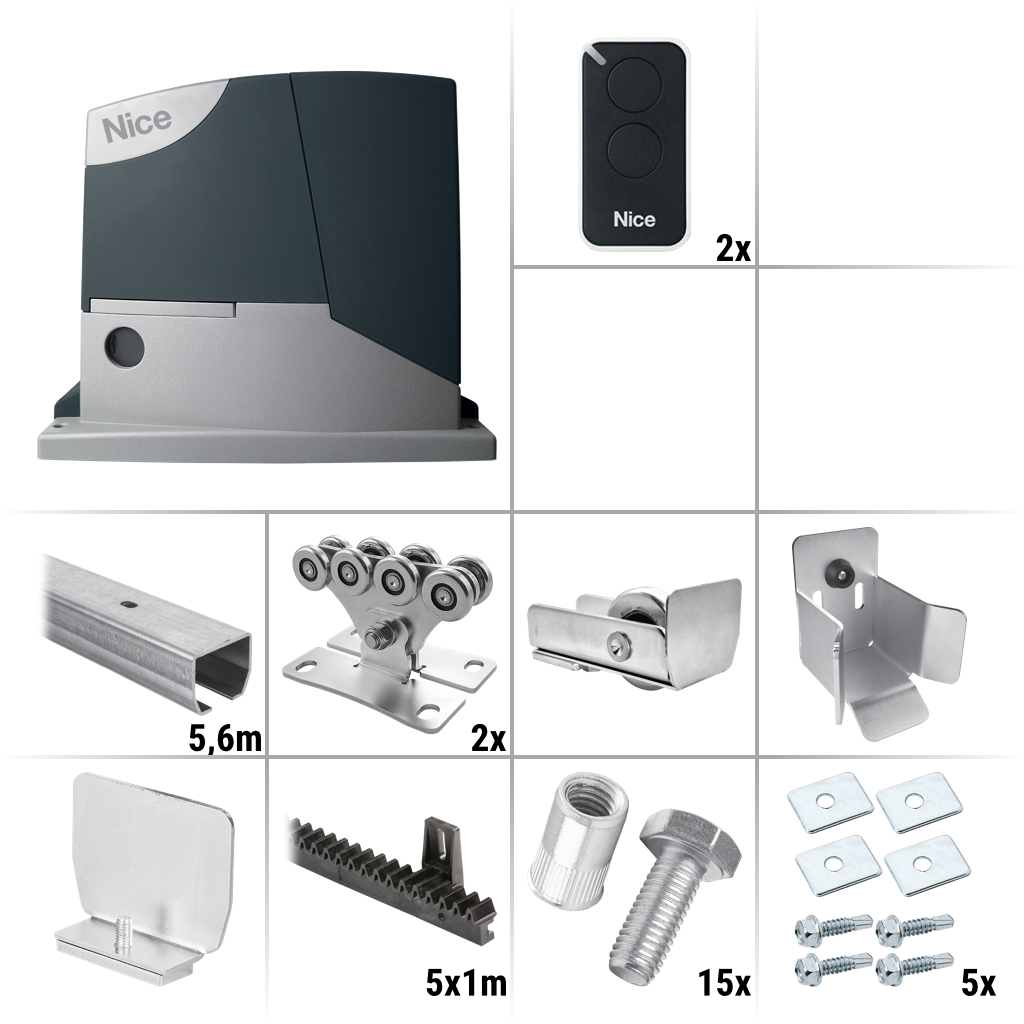

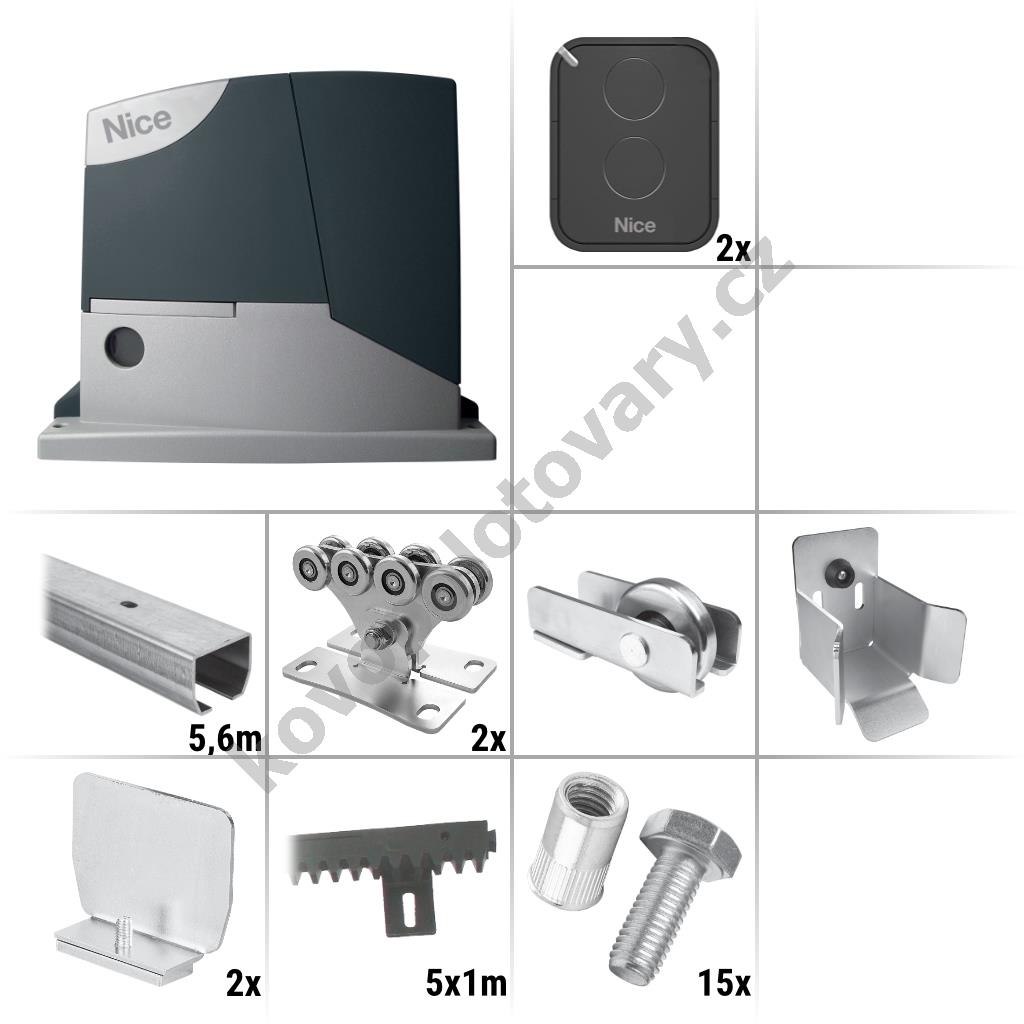

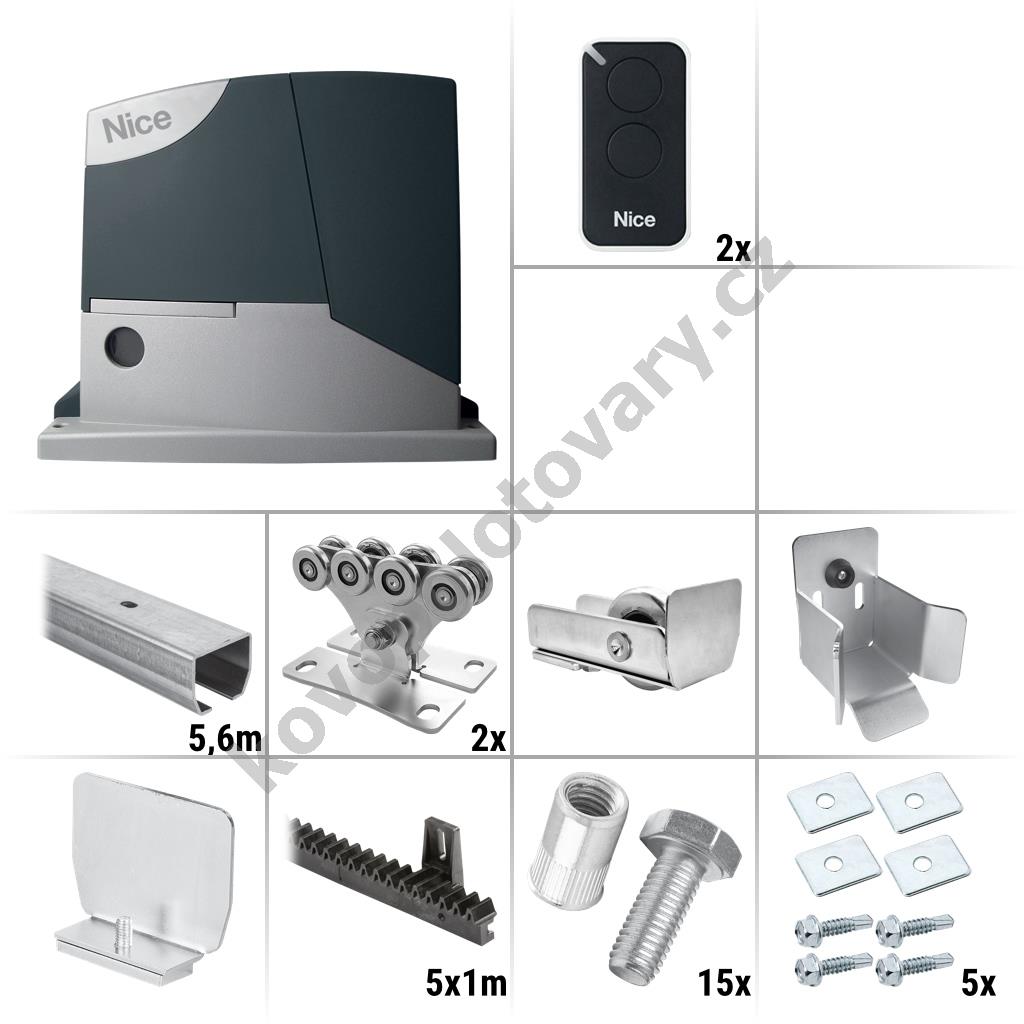

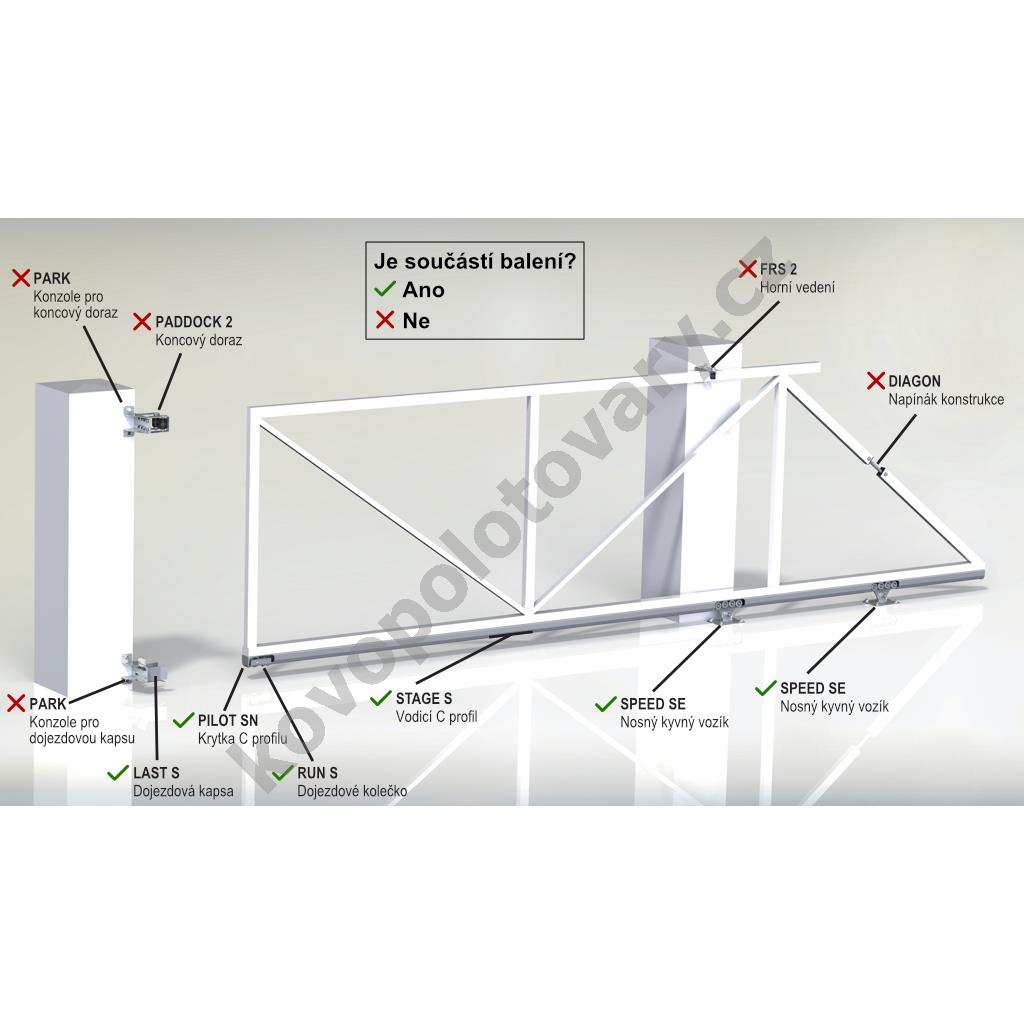

Obsah balení:
- 1x Nice RD400 - pohon Road400
- 1x Nice RBA4R10 - řídící jednotka s integrovaným jednosměrným přijímačem
- 2x Nice INTI 2 - jednosměrný dálkový ovladač (2-kanálový)
- 1x Základová (kotvící) deska a kotvící šrouby do betonu
- 2x Mechanický doraz na hřeben
- 2x Odblokovací klíč (použití při výpadku proudu)
- + Doplňky pro montáž

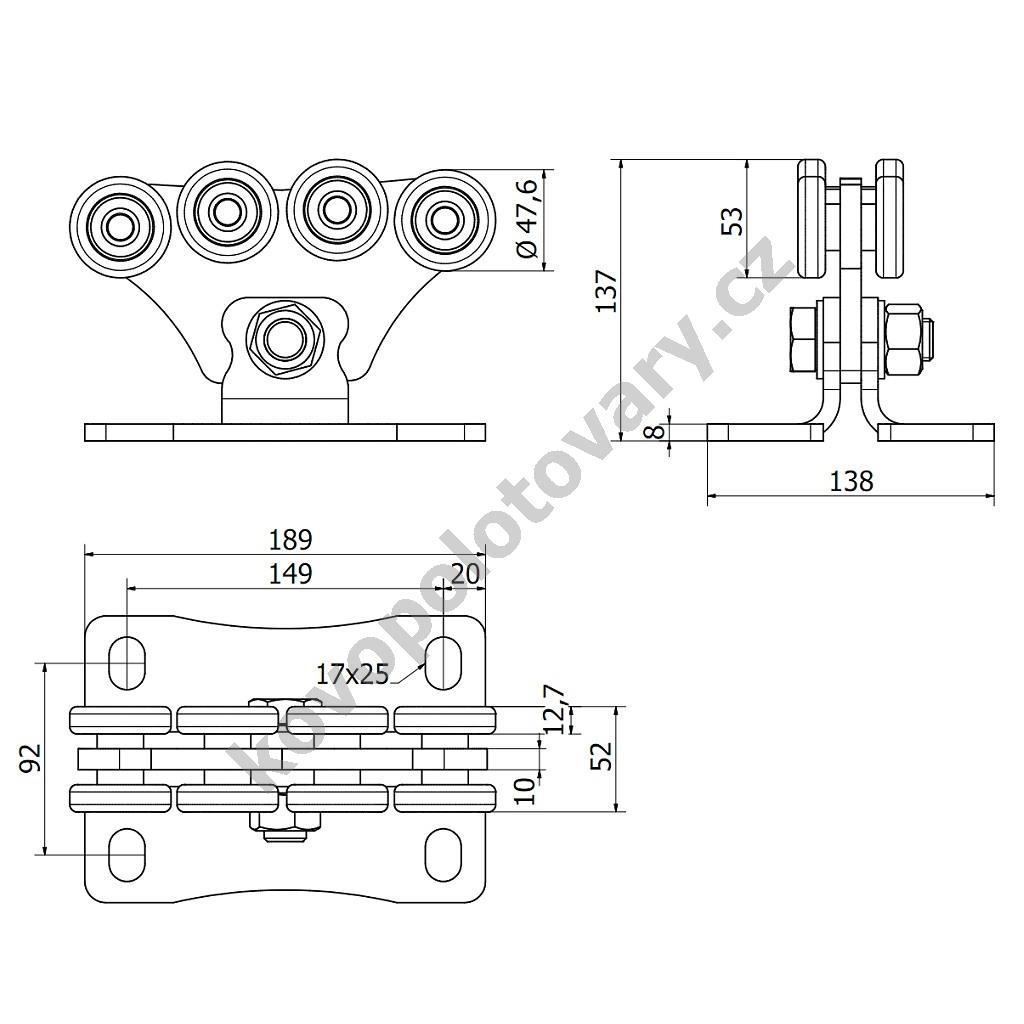

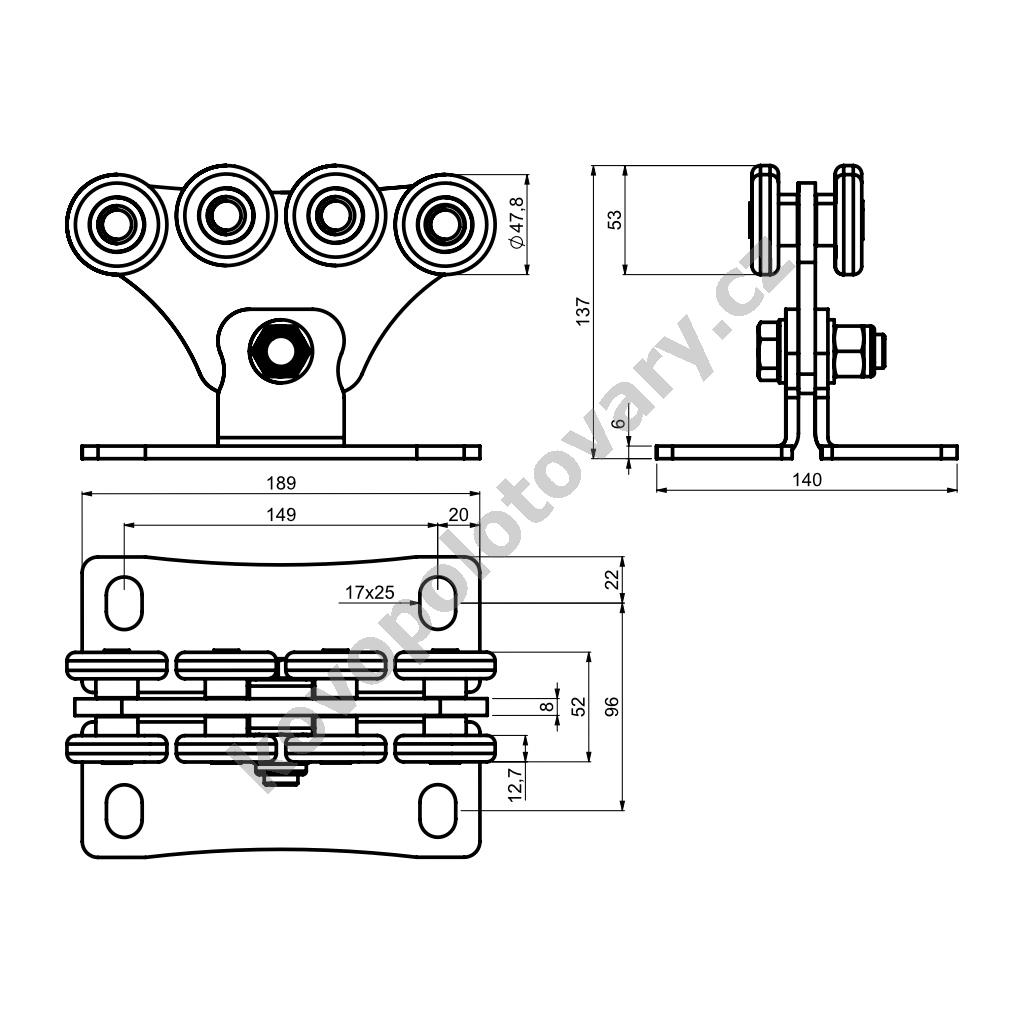

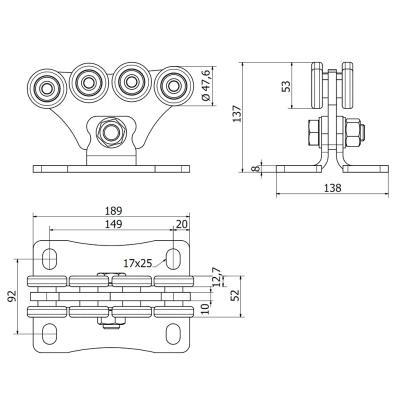

- 2x CAIS SPEED SE (1700174) - nosný kyvný vozík

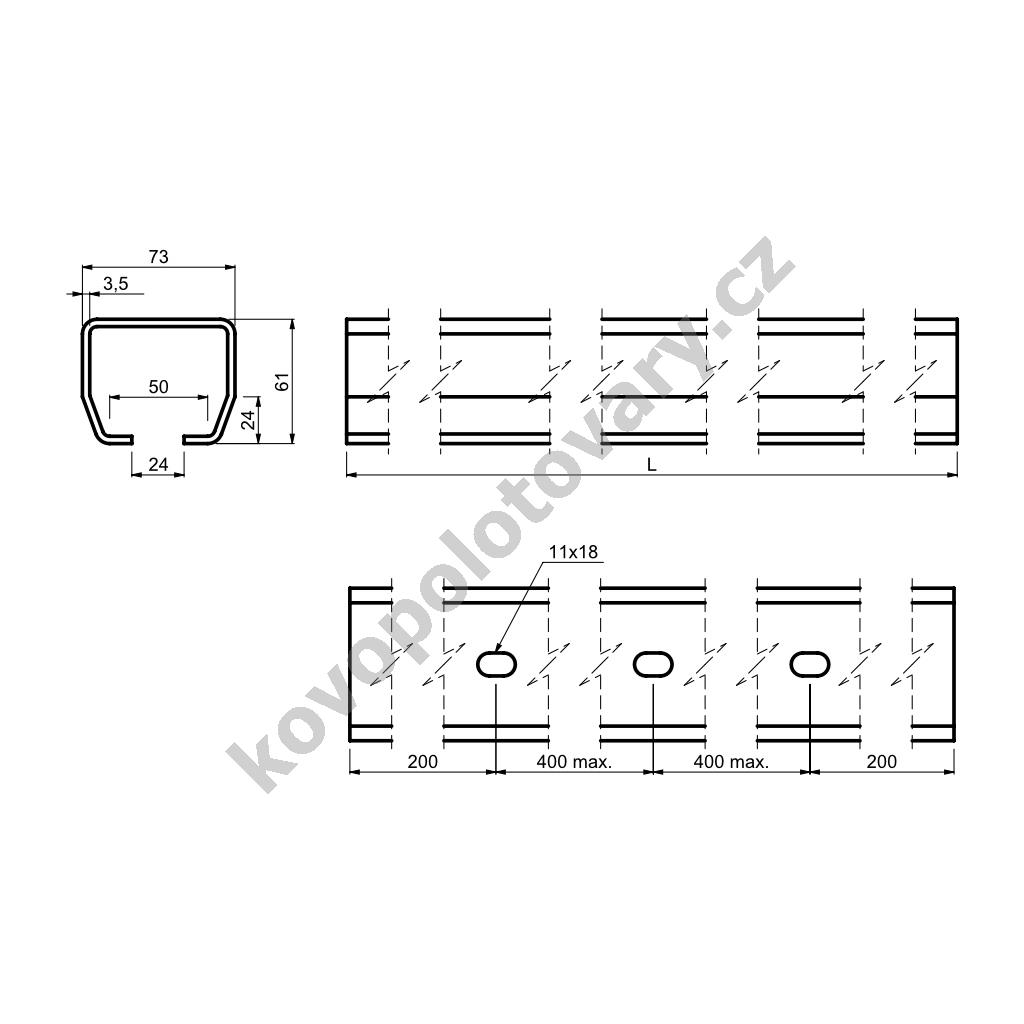

- 1x CAIS STAGE SZ 5,6 (1700177) - vodicí C profil 73x61 mm, pozinkovaný, s otvory pro přišroubování k rámu brány, 5,6 m

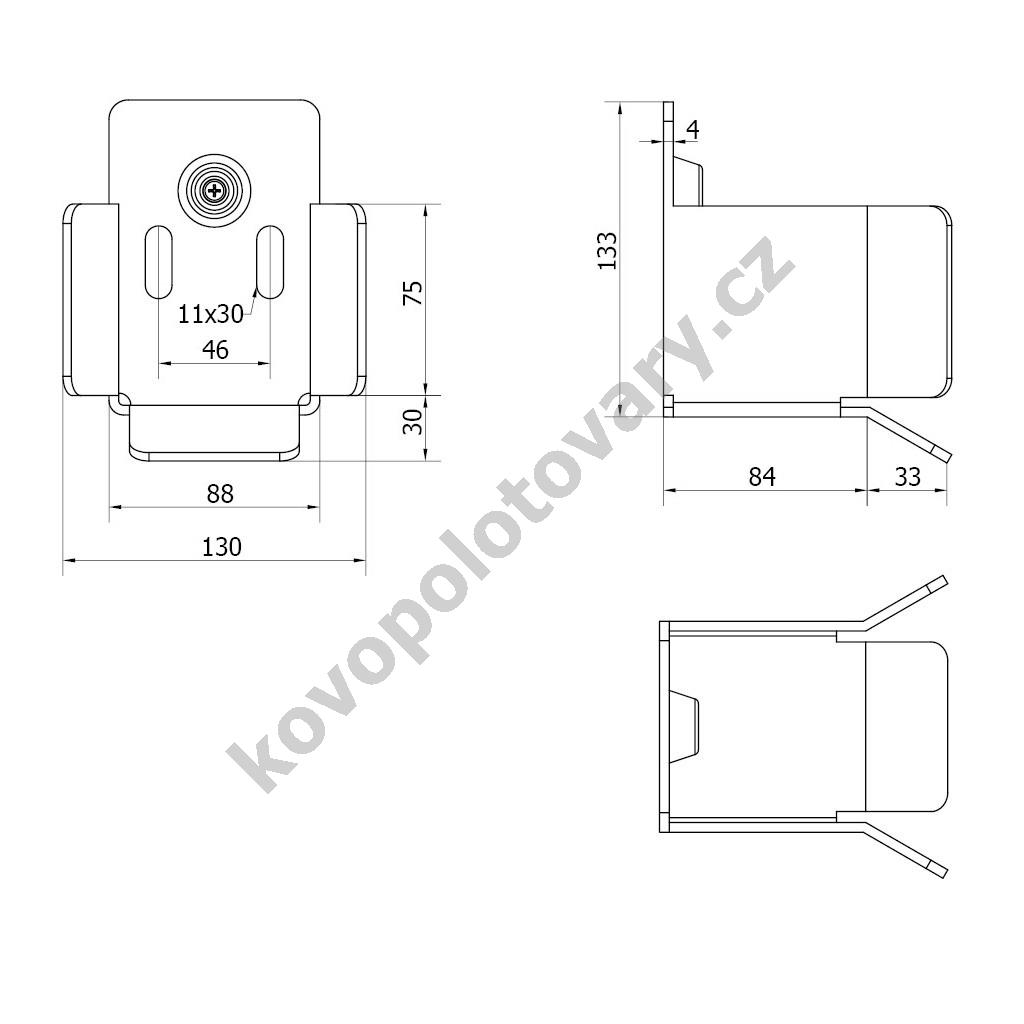

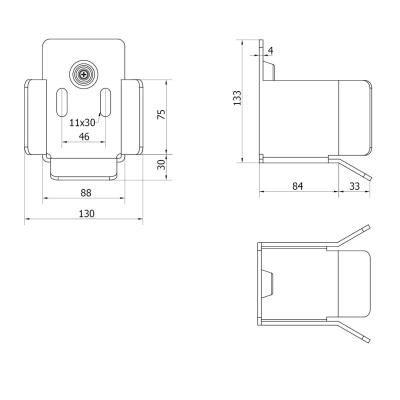

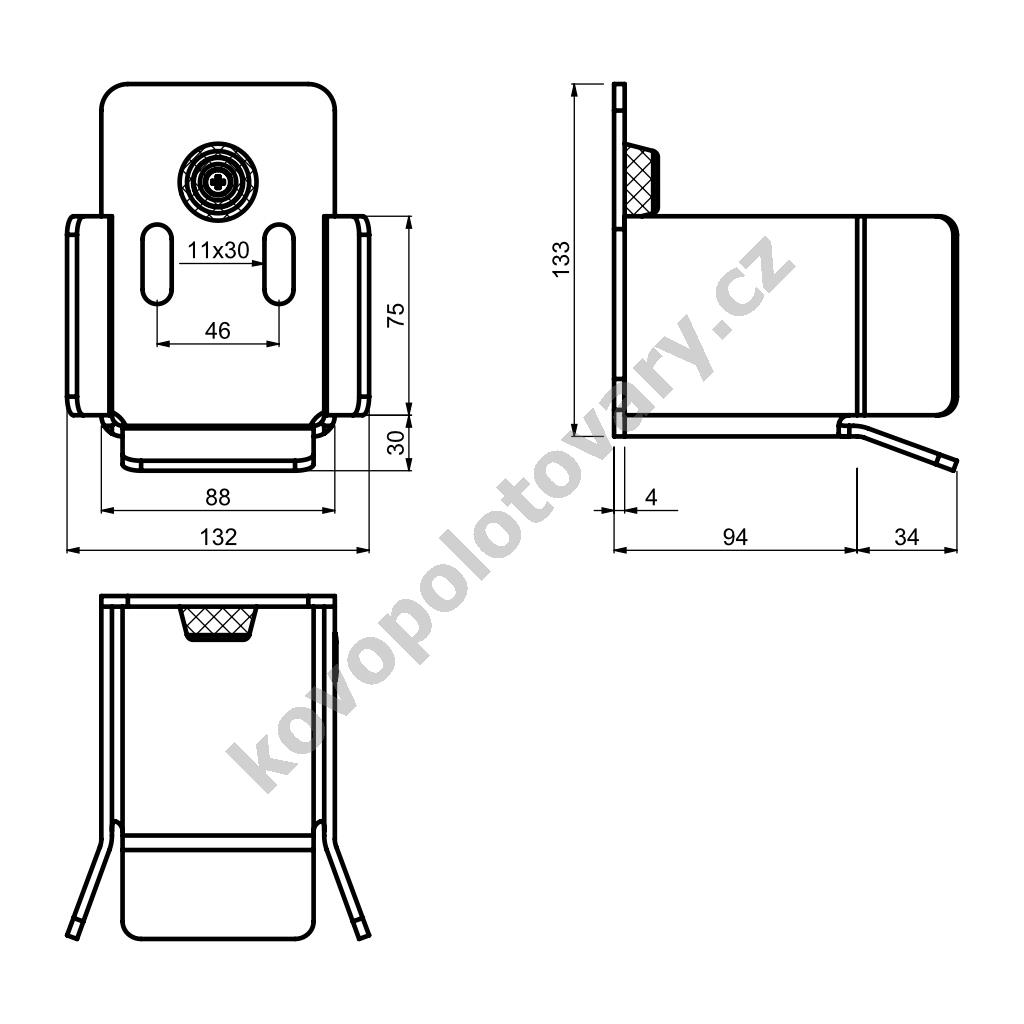

- 1x CAIS LAST S (1700005) - spodní dojezdová kapsa

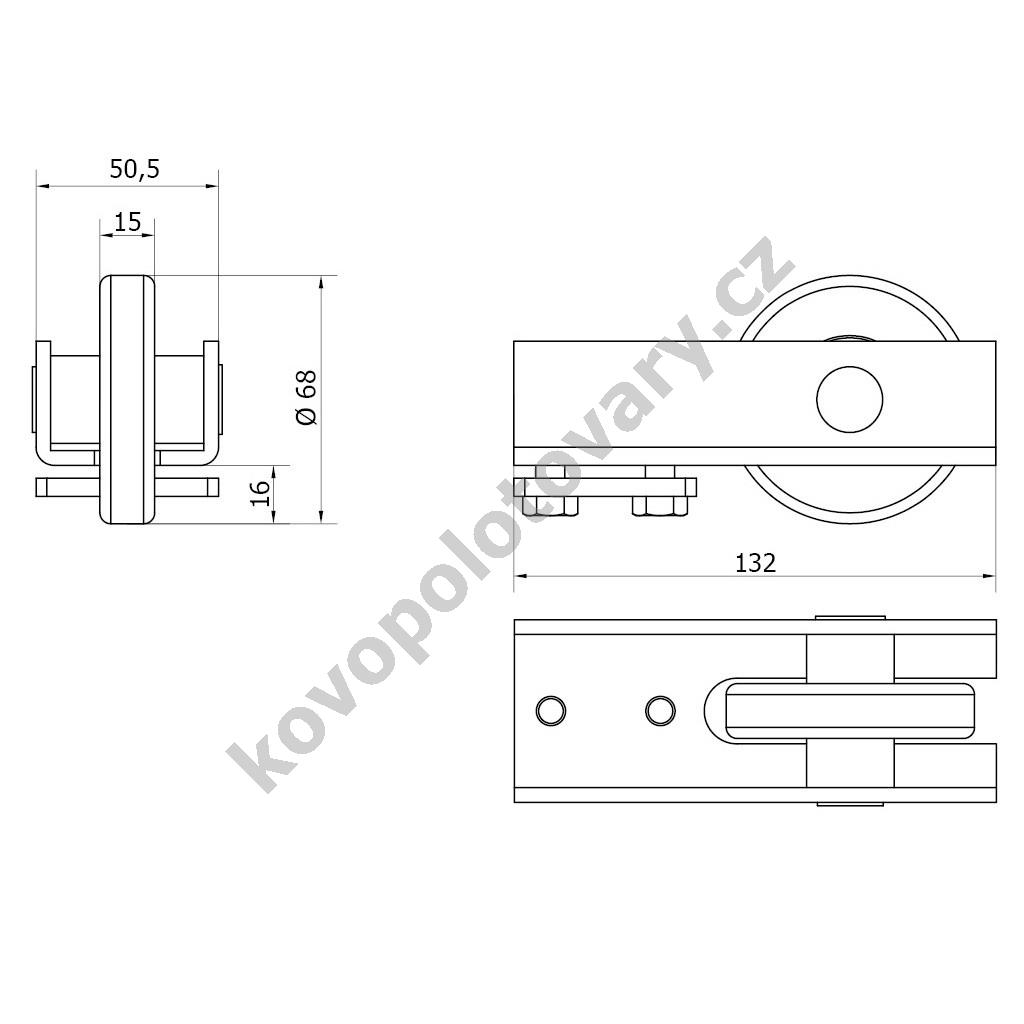

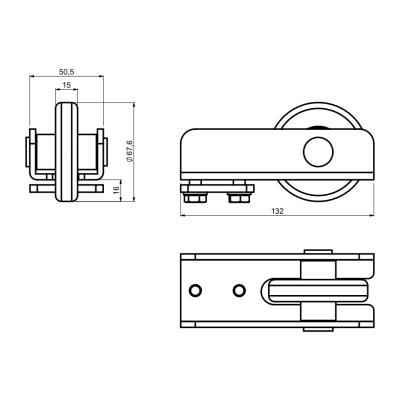

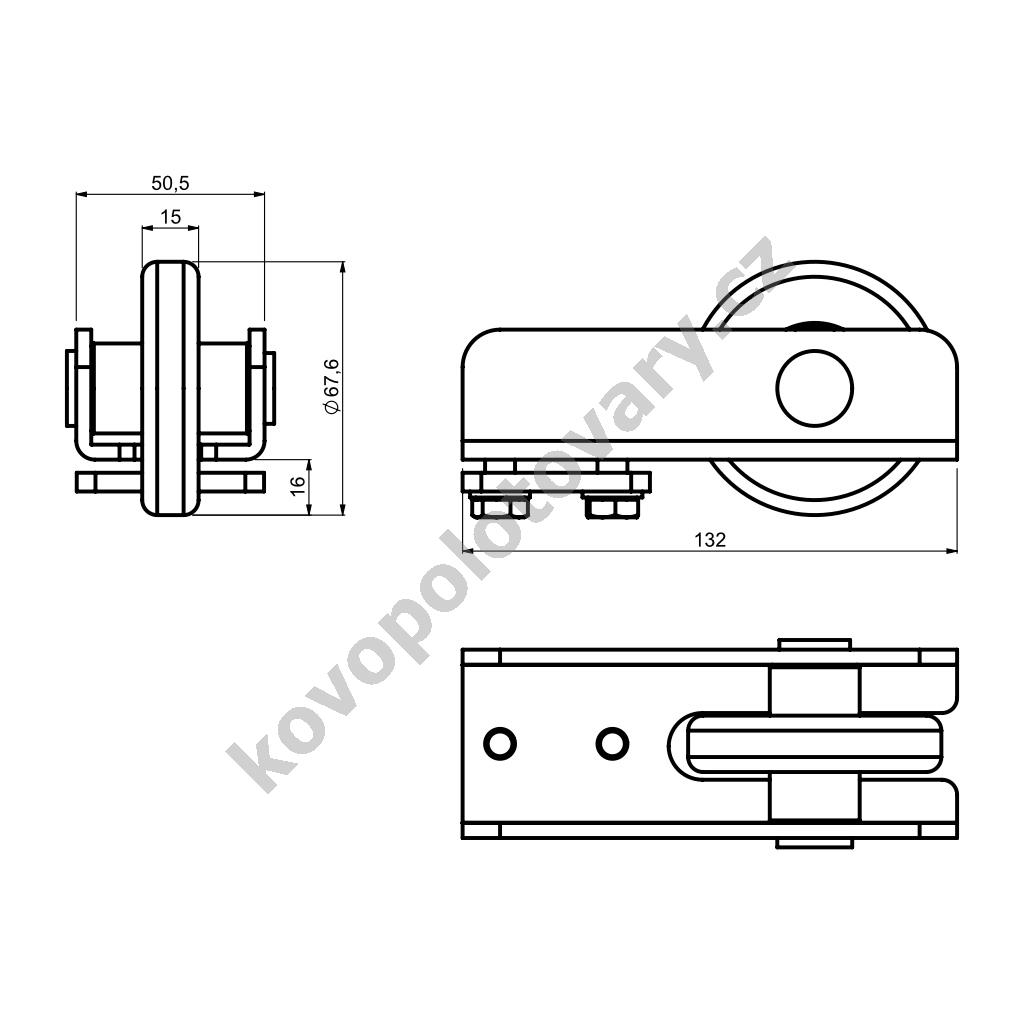

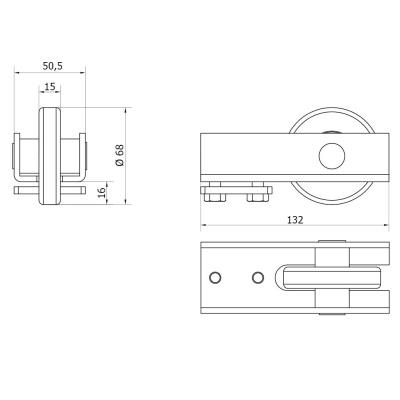

- 1x CAIS RUN S (1700004) - dojezdové kolečko

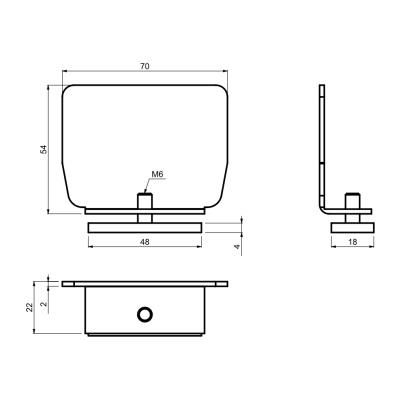

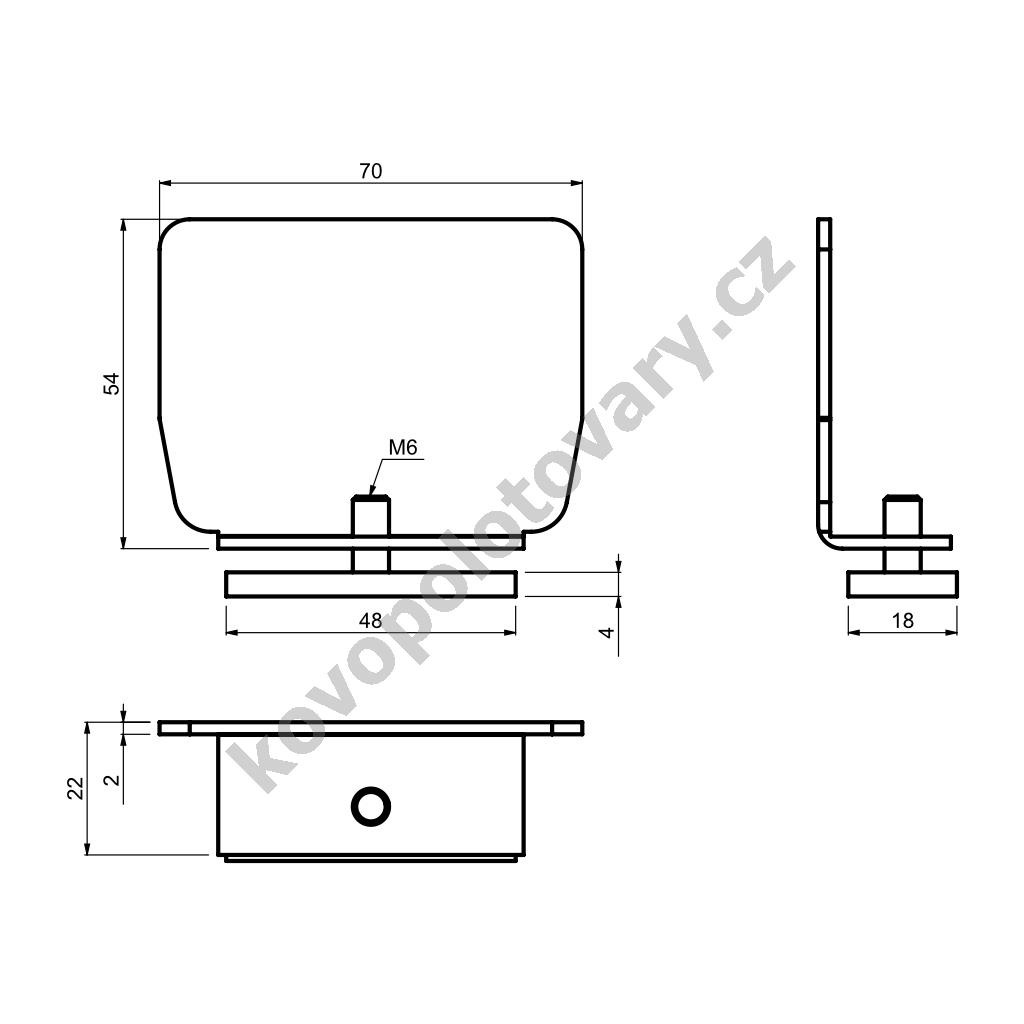

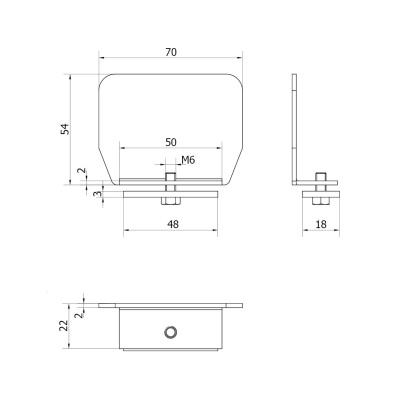

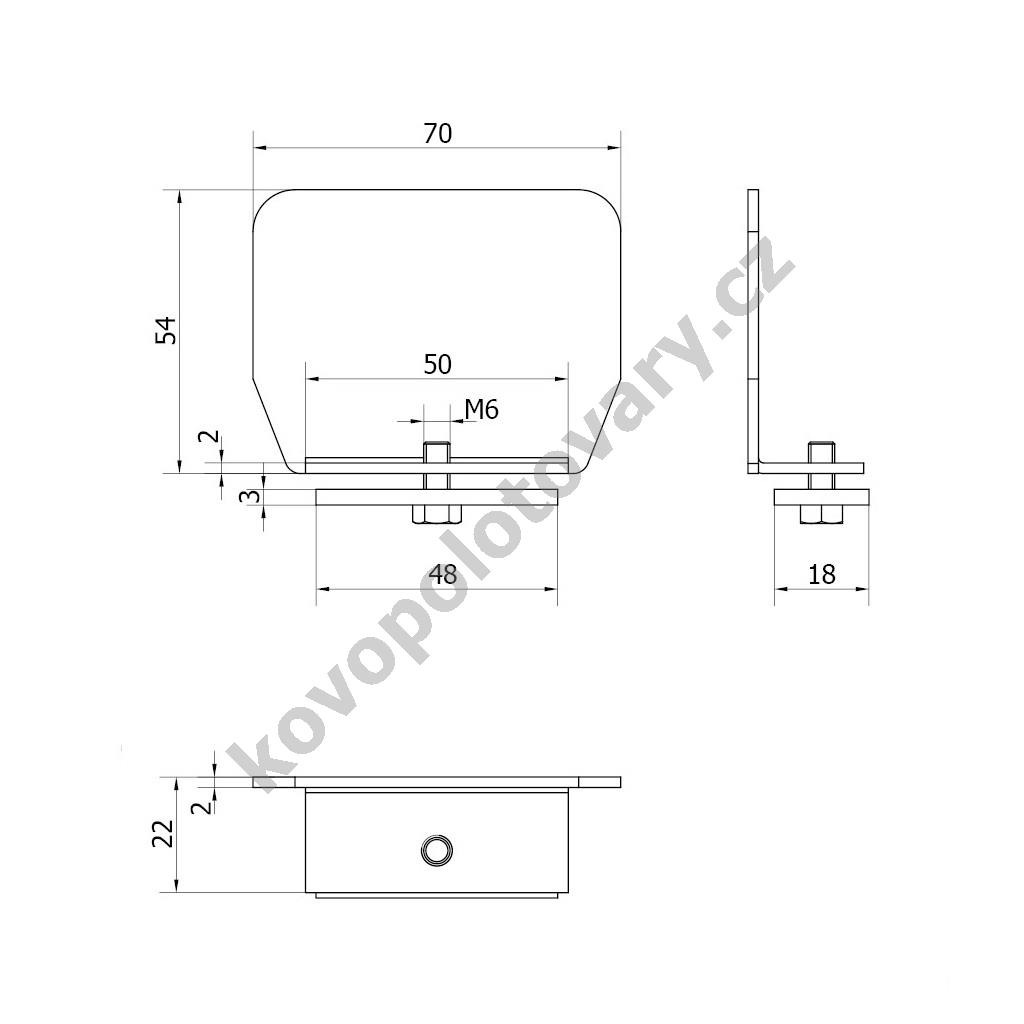

- 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu

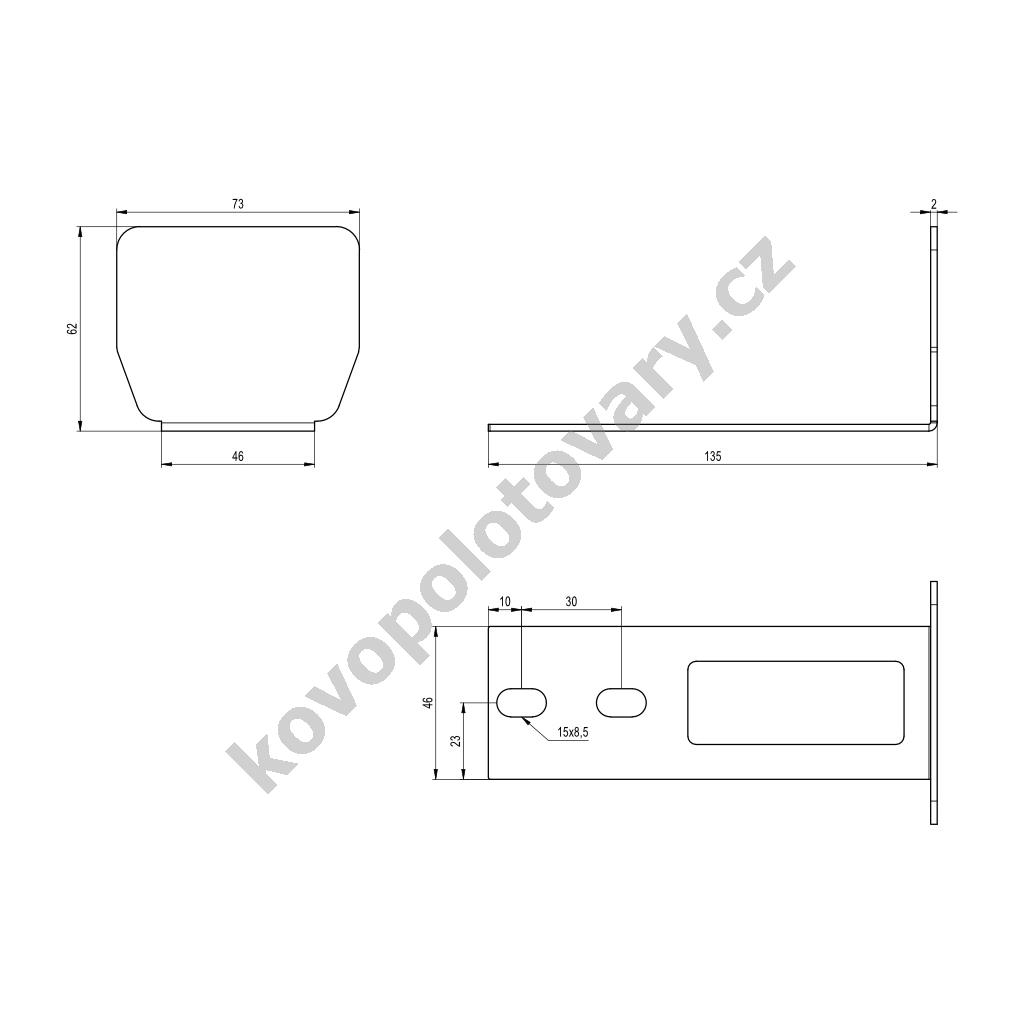

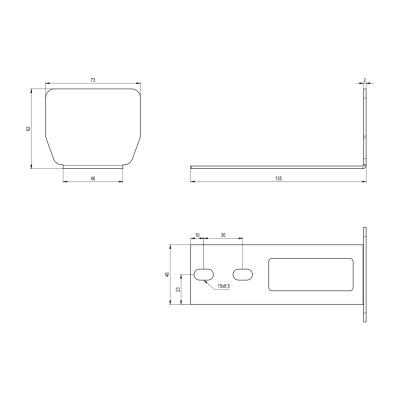

- 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pro montáž na dojezdové kolečko, předinstalovaná
- 15x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
- 15x Nýtovací matice M10x18 - pro připevnění C profilu

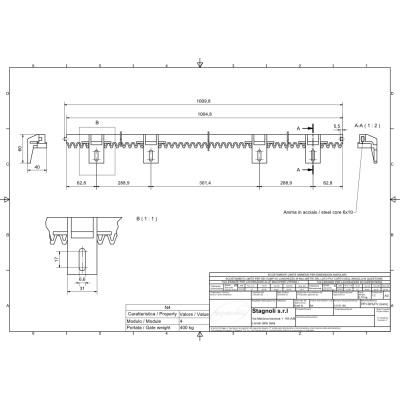

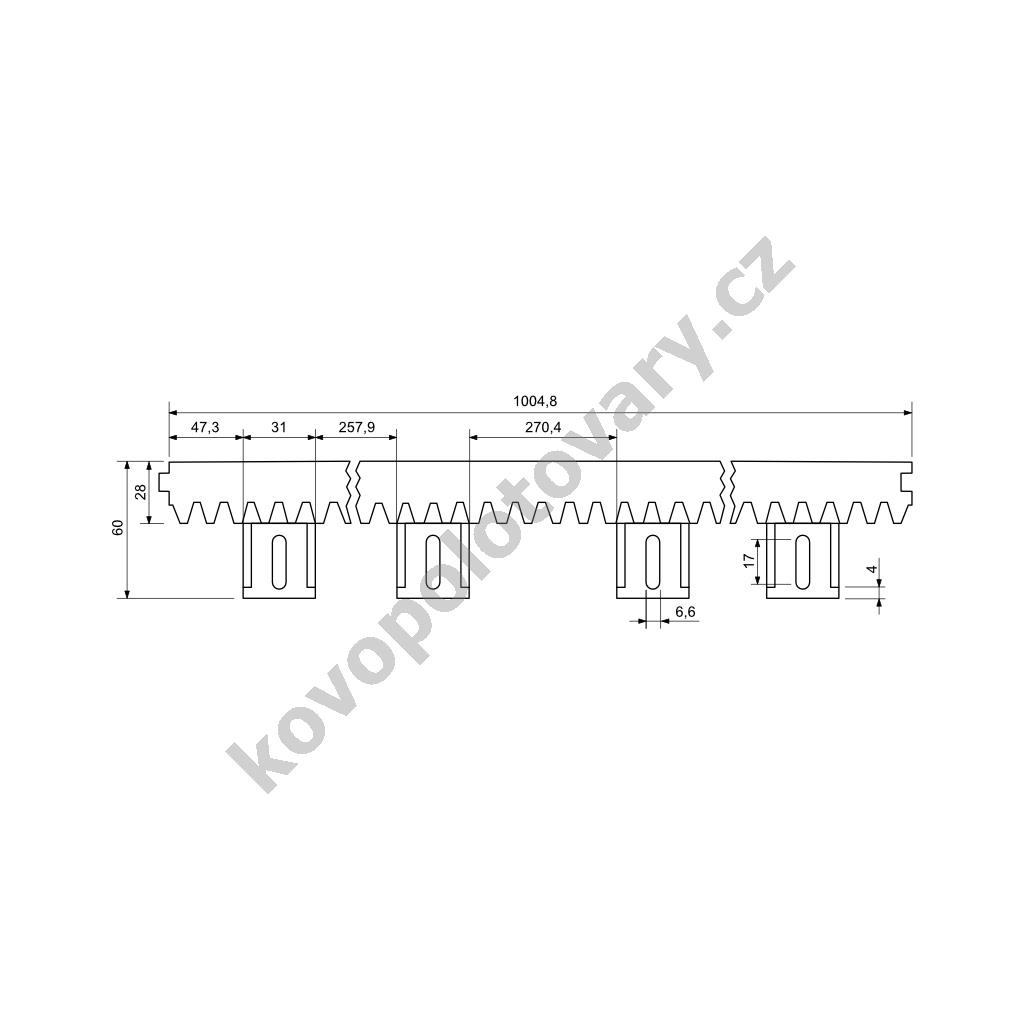

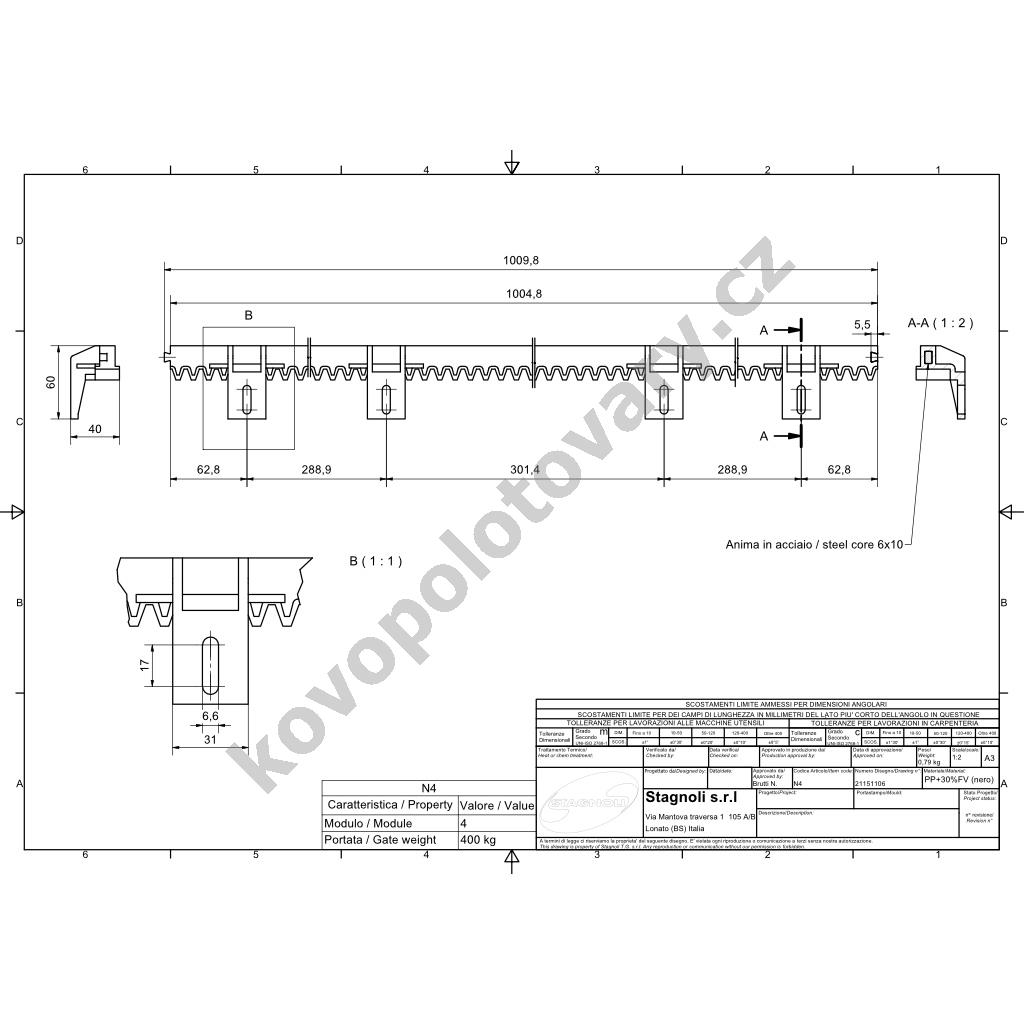

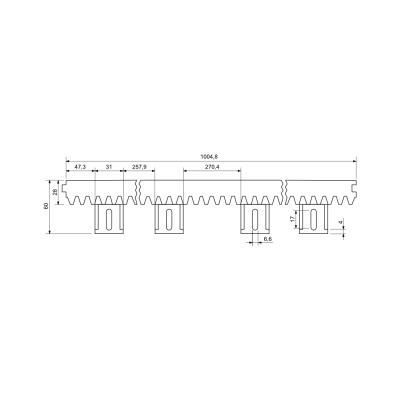

- 5x STAGNOLI N4 - vodicí plastový nylonový hřeben s ocelovým jádrem (1 m)
- 5x STAGNOLI SAC013 - sada pro upevnění ozubeného hřebenu posuvné brány se 4 úchyty

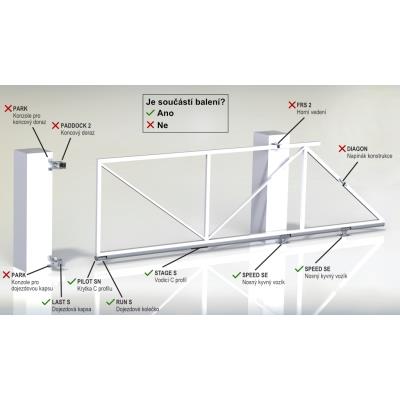

- Důležité: součástí balení není horní vedení, vodící rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.

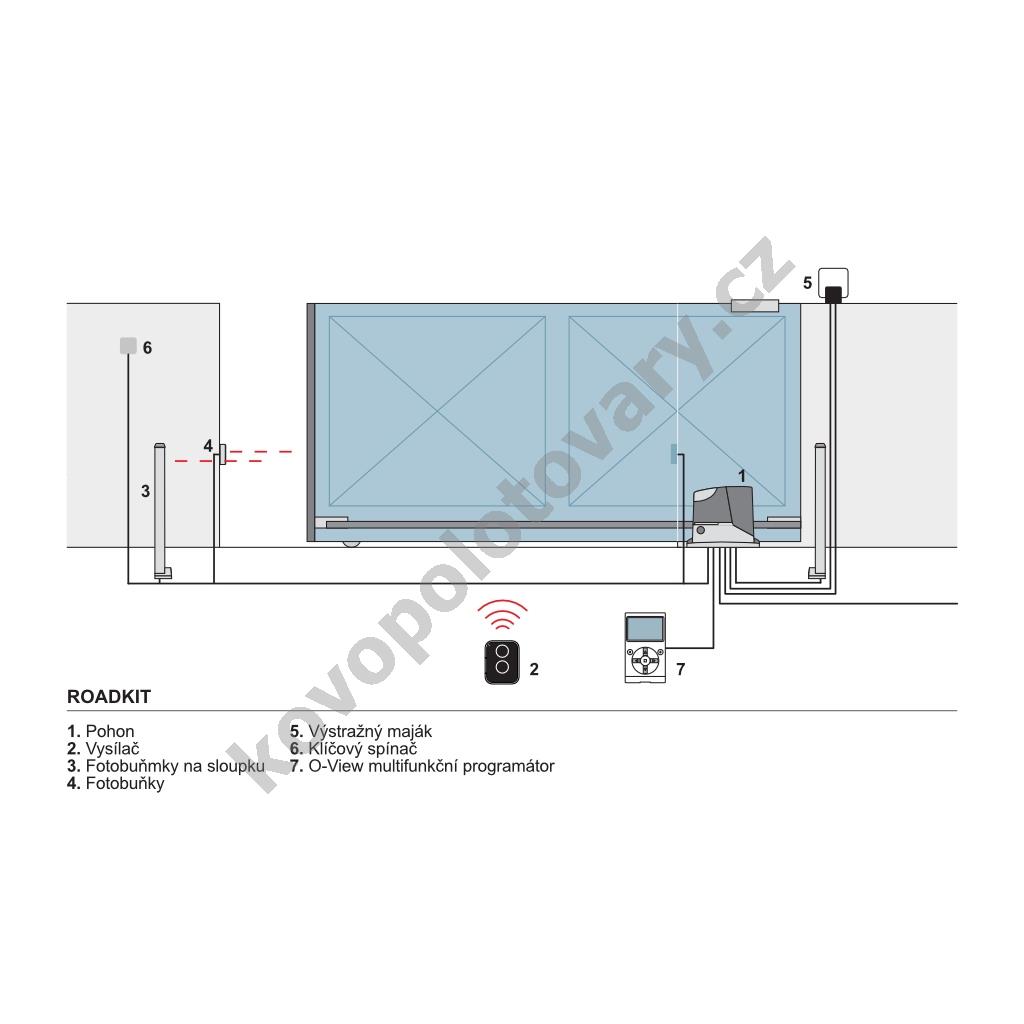

Nastavitelné funkce pohonu a řídicí jednotky:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Vstup pro záložní baterii - umožňuje připojit akumulátor zajišťující funkčnost při výpadku proudu
- Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
- Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
- Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
- Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
- Nice OPERA - řídicí jednotka je kompatibilní se sérií produktů Nice OPERA a má konektor IBT4N
Technické informace:
- Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 24 V DC
- Výkon: max. 210 W
- Odběr proudu: max. 1,1 A
- Parametry brány
- Typ hřebenu: modul zubu 4
- Hmotnost brány: max. 325 kg
- Doporučená hmotnost brány: max. 200 kg
- Šířka průjezdu: max. 4 m
- Doporučená šířka průjezdu: max. 4 m
- Rozměry pohonu
- Šířka: 330 mm
- Výška: 277 mm
- Hloubka: 195 mm
- Vlastnosti pohonu
- Krytí: IP44
- Provozní teplota: -20 až 50 °C
- Točivý moment: max. 12 Nm
- Síla: max. 400 N
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: galvanické pozinkování
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování
| Parametry | |
|---|---|
| Výrobce pohonu | Nice |
| Max. váha brány (kg) | 325 |
| Pro šířku průjezdu | do 4 m |
| Prodejní délka | 5,6 m
+16 246,- Kč |
| Typ setu | set s pohonem |
| Délka balíku | 560 cm |
Související zboží
Bateriový záložní zdroj 24V NICE PS124 pro pohon brány a vrat Nice, integrovaná nabíječkapro wingo, robus
Nabíjecí: ano; Napětí: 24 V; Typ baterie: PS124; Výrobce: Nice;
Kód položky:PS124
Bezpečnostní hydraulická brzda pro posuvné brány ve svahu
Bezpečnostní hydraulická brzda pro posuvné brány ve svahu
Kód položky:EXE-BRAKE
CAIS DOCKER O - horní náběh s konzolí, pro posuvné brány
Materiál: ocel; Použití: k přišroubování; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:DOCKER-O
CAIS JBS 30 - vodicí kladka s ložiskem, s kotvicí konzolí a regulací, pr. 31 mm, horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Výrobce: CAIS;
Kód položky:JBS-30
CAIS PADDOCK 2 - horní náběh s kladkou, pro malé posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 100 mm; Výrobce: CAIS;
Kód položky:PADDOCK-2
CAIS PADDOCK O - horní náběh pro posuvné brány
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 120 mm; Výrobce: CAIS;
Kód položky:PADDOCK-O
CAIS PADDOCK SM - horní náběh pro malé a střední posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 100 mm; Výrobce: CAIS;
Kód položky:PADDOCK-SM
CAIS PARK - konzole pro dojezdovou kapsu LAST a horní náběh PADDOCK, pro malé a střední posuvné brány
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:PARK
CAIS RCB 30/14 - vodicí ložisková rolka (kladka, oliva), pr. 31 mm, závit M14, pro horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Typ závitu: M14; Výrobce: CAIS;
Kód položky:RCB-30/14
CYKY-J 3x1,5 - instalační kabel pro přívod el. proudu k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 8,6;
Kód položky:CYKY-J-3x15
CYKY-J 3x2,5 - instalační kabel pro přívod el. proudu k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 9,5;
Kód položky:CYKY-J-3x25
Dálkový ovladač pohonu brány a vrat NICE INTI-2 černý, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2
Dálkový ovladač pohonu brány a vrat NICE INTI-2B modrý, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2B
Dálkový ovladač pohonu brány a vrat NICE INTI-2G zelený, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2G
Dálkový ovladač pohonu brány a vrat NICE INTI-2L fialový, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2L
Dálkový ovladač pohonu brány a vrat NICE INTI-2R červený, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2R
Dálkový ovladač pohonu brány a vrat NICE INTI-2Y žlutý, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2Y
ELKO EP SHT-1/2 /UNI - digitální dvoukanálové spínací hodiny, 12-240 V AC/DC
Výrobce: ELKO EP;
Kód položky:SHT-1/2/UNI
FRS-2 - horní vedení s kotvicí konzolí a regulací 2-kladkové, pro posuvné brány, dl. 200 mm
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:FRS-2
Horní náběh posuvné brány 60.022 pro profil max. šířky 40 mm
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 40 mm; Výrobce: PSG;
Kód položky:60.022
Horní náběh posuvné brány 60.023 pro profil max. šířky 60 mm
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 60 mm; Výrobce: PSG;
Kód položky:60.023
JRS-30 - vodící rolka (kladka, oliva) s kotvicí konzolí a regulací, pr.31 mm, horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Výrobce: CAIS;
Kód položky:JRS-30
NICE ABF - externí anténa s koaxiálním kabelem, k pohonům bran a vrat, 433 MHz
Anténa: Volitelná; Frekvence (MHz): 433; Výrobce: Nice;
Kód položky:ABF
NICE EDSWG- bezdrátová osvětlená kódová klávesnice 3-kanálová k pohonu bran a vrat
Výrobce: Nice;
Kód položky:EDSWG
NICE EKS - klíčový spínač pro ovládání pohonu brány a vrat, montáž na omítku
Výrobce: Nice;
Kód položky:EKS
NICE ELDC - výstražný blikající LED maják s anténou, 12-36 V DC, k pohonu brány a vrat, výstražná lampa
Anténa: Integrovaná; Frekvence (MHz): 433; Napájení: 12V DC; 24V DC; 36V DC; Přerušovač: Ne; Výrobce: Nice;
Kód položky:ELDC
NICE EPM fotobuňky k pohonu brány a vrat dosah 30 m, 1 pár, bezpečnostní závora, náhrada za model MOF
Dosah: 30; Napájení: 12V AC; 12V DC; 24V AC; 24V DC; Připojení: Drátové; Výrobce: Nice;
Kód položky:EPM
Nice EPS - bezpečnostní fotobuňky k pohonu brány a vrat, dosah 30 m, 1 pár
Dosah: 30; Napájení: 24V AC; 24V DC; Připojení: Drátové; Výrobce: Nice;
Kód položky:EPS
NICE ETP - čtečka bezkontaktních karet a čipů k pohonu bran a vrat, drátová
Výrobce: Nice;
Kód položky:ETP
Nice FLO2RE - dálkový ovladač pohonu brány a vrat, plovoucí kód 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:FLO2R-E
Nice IT4WIFI - Wi-Fi modul pro ovládání pohonů Nice chytrým telefonem
Frekvence (MHz): Wi-Fi 2,4 GHz; Výrobce: Nice;
Kód položky:IT4WIFI
Nice MYGO4 - dálkový ovladač pohonu brány a vrat, plovoucí kód 4-kanálový 433 MHz, jednosměrný
Frekvence (MHz): 433; Počet kanálů: 4; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:MYGO4
Nice PPD0416A.4540 - plastový klíč pro nouzové odblokování pohonů brány a vrat
Výrobce: Nice;
Kód položky:PPD0416A.4540
PRS-30 - vodící rolka (kladka, oliva) s kotvicí konzolí a regulací, pr.31 mm, horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Výrobce: CAIS;
Kód položky:PRS-30
RW-30 - vodící rolka (kladka, oliva), pr.31 mm, závit M14, horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Typ závitu: M14; Výrobce: CAIS;
Kód položky:RW-30
SECTRON SMART 3T - univerzální GSM modul pro dálkové ovládání pohonů bran, vrat a závor mobilním telefonem, gsm klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: Sectron;
Kód položky:GM-GKS3
STAGNOLI N4 - ozubený hřeben posuvné brány do 400 kg, nylonový s ocelovým jádrem, 4 spodní úchyty, modul 4, 1 m
Délka: 1000; Délka balíku: 105; Tloušťka: 20; Výrobce: Stagnoli;
Kód položky:ACRV4
STAGNOLI SAC013 - sada pro upevnění ozubeného hřebenu posuvné brány se 4 úchyty
Výrobce: Stagnoli;
Kód položky:SAC013
TFE iQGSM R1 10 - univerzální GSM relé modul, 10 uživatelů, 1 výstup, 12/24 V AC/DC, GSM klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R1-10
TFE iQGSM R1 100 - univerzální GSM relé modul, 100 uživatelů, 1 výstup, 12/24 V AC/DC, GSM klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R1-100
TFE iQGSM R1 1000 - univerzální GSM relé modul, 1000 uživatelů, 1 výstup, 12/24 V AC/DC, GSM klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R1-1000
TFE iQGSM R2 20 2 - univerzální GSM relé modul s alarmem, 20 uživatelů, 2 výstupy, 12/24 V AC/DC, GSM klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R2-20-2
TFE iQGSM R3 10 - GSM relé modul s přijímačem a dálkovým ovladačem, 10 uživatelů, 1 výstup, 12/24 V AC/DC
Frekvence (MHz): 433; GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R3-10
TFE iQGSM R3 100 - GSM relé modul s přijímačem a dálkovým ovladačem, 100 uživatelů, 1 výstup, 12/24 V AC/DC
Frekvence (MHz): 433; GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R3-100
TFE iQGSM R3 1000 - GSM relé modul s přijímačem a dálkovým ovladačem, 1000 uživatelů, 1 výstup, 12/24 V AC/DC
Frekvence (MHz): 433; GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R3-1000
Alternativy
7.1Z - sestava pro výrobu pojezdu posuvné nesené brány do průjezdu 4 m a 325 kg, pozinkovaný profil
Délka balíku: 560; Max. váha brány (kg): 325; Pro šířku průjezdu: do 4 m; Prodejní délka: 5,6; Typ setu: set bez pohonu; Výrobce: CAIS;
Kód položky:7.1Z
CAIS CONNECT 60 - 4.0/1.1 - samonosná posuvná brána do průjezdu 4 m, výška 1,1 m, pozinkovaná, včetně pojezdu, bez výplně
Materiál: guma; ocel; plast; Povrchová úprava: pozinkováno; Výrobce: CAIS;
Kód položky:1710800
CAIS CONNECT 60 - 4.0/1.3 - samonosná posuvná brána do průjezdu 4 m, výška 1,3 m, pozinkovaná, včetně pojezdu, bez výplně
Materiál: guma; ocel; plast; Povrchová úprava: pozinkováno; Výrobce: CAIS;
Kód položky:1710801
CAIS CONNECT 60 - 4.0/1.5 - samonosná posuvná brána do průjezdu 4 m, výška 1,5 m, pozinkovaná, včetně pojezdu, bez výplně
Materiál: guma; ocel; plast; Povrchová úprava: pozinkováno; Výrobce: CAIS;
Kód položky:1710802
CAIS CONNECT 60 - 4.0/1.8 - samonosná posuvná brána do průjezdu 4 m, výška 1,8 m, pozinkovaná, včetně pojezdu, bez výplně
Materiál: guma; ocel; plast; Povrchová úprava: pozinkováno; Výrobce: CAIS;
Kód položky:1710806
Nice Road 400 K1 - sestava pohonu a příslušenství, pro posuvnou bránu do 400 kg
Max. váha brány (kg): 400; Typ setu: set s pohonem; Výrobce: Nice;
Kód položky:KN-ROAD400-K1
Nice Road 400 K1 7.2 - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 4 m a 400 kg, profil bez úpravy
Délka balíku: 600; Max. váha brány (kg): 400; Pro šířku průjezdu: do 4 m; Prodejní délka: 6; Typ setu: set s pohonem; Výrobce pohonu: Nice;
Kód položky:KN-ROAD400-K1_7.2
Nice Road 400 K3 7.1 - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 4 m a 325 kg, profil bez úpravy
Délka balíku: 560; Max. váha brány (kg): 325; Pro šířku průjezdu: do 4 m; Prodejní délka: 5,6; Typ setu: set s pohonem; Výrobce pohonu: Nice;
Kód položky:KN-ROAD400-K3_7.1

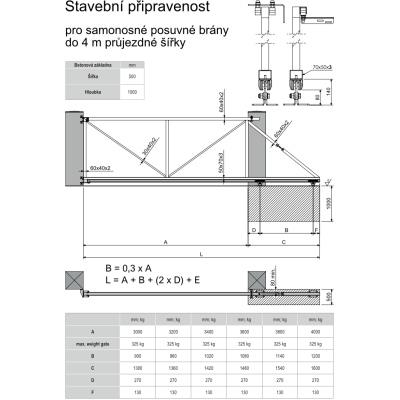

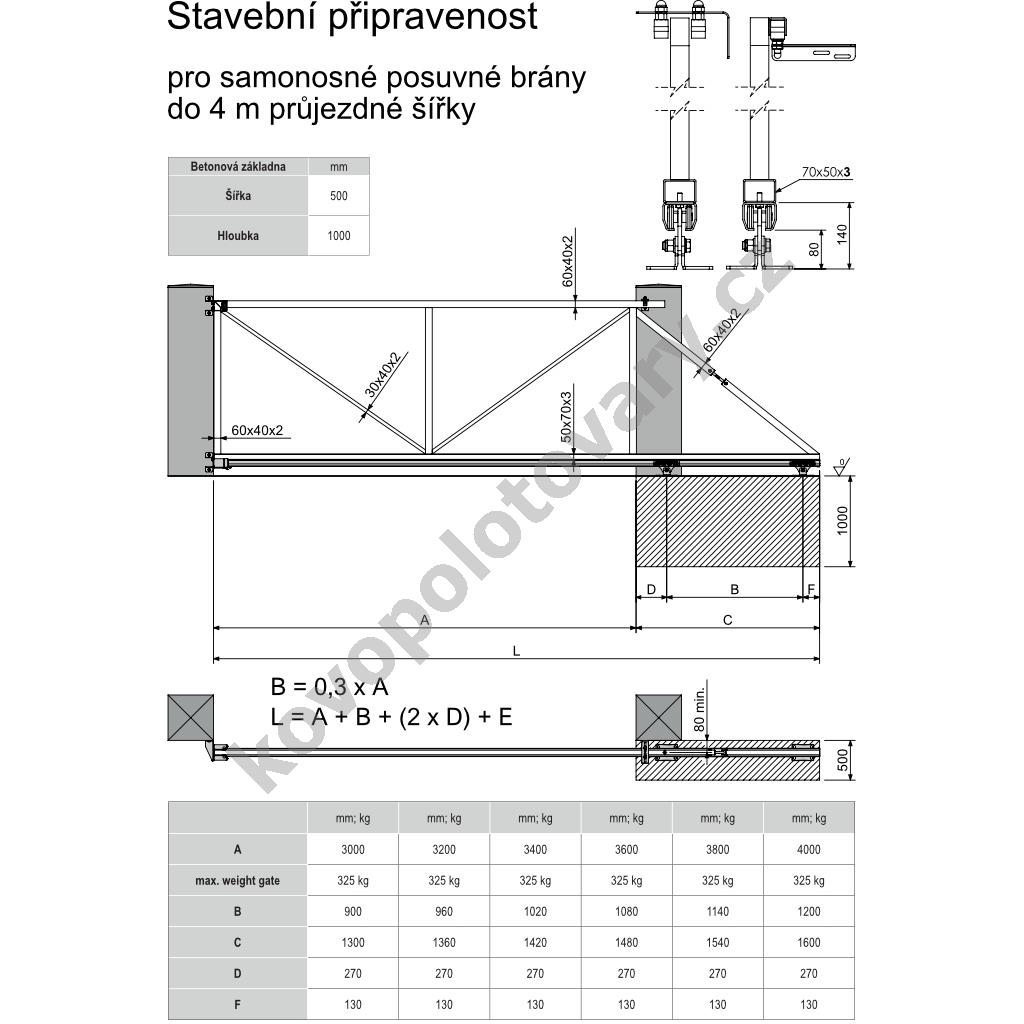

- Stavební připravenost posuvné nesené brány do 4 m průjezdu a 325 kg
- Návod k pohonu Nice Road 200 a 400 s řídicí jednotkou RBA4 - CZ
- Návod k pohonu Nice Road 400 s řídicí jednotkou RBA4R10 - CZ
- Návod pre pohon Nice Road 400 s riadiacou jednotkou RBA4R10 - rychlý, SK
- Návod pre pohon Nice Road 400 s riadiacou jednotkou RBA4R10 - SK
- Návod na montáž vodicího C profilu ke kontrukci brány nýtovacími maticemi
Příprava betonového základu samonosných posuvných bran
Návod pro řádnou přípravu betonového základu (fundamentu) pro samonosné posuvné brány, na který se následně montují nosné vozíky a vodicí sloupek.
Zobrazit
Výběr sestavy pojezdu a automatizace posuvných nesených bran
Tento článek vám usnadní rozhodování při výběru komponent pro výrobu pojezdu posuvné nesené brány a její automatizaci.
Zobrazit8:00 - 16:00
- Prodejna a výdejní místo eshopu
Závodu míru 306/184
360 17 Karlovy Vary - Stará Role
Po - Pá | 8:00 - 16:00
IČ: 03522865
DIČ: CZ03522865
- STUDIO H+H – zahradní a lesní technika
Jáchymovská 27/114
360 04 Karlovy Vary - Bohatice
Po - Pá | 8:00 - 16:00
