IBFM 2160KIT - sestava pro výrobu pojezdu posuvné nesené brány do průjezdu 4,2 m a 500 kg, pozinkovaný profil
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis
Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 4,2 m průjezdní šířky a celkové hmotnosti do 500 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 5 m šířky průjezdu a hmotnosti do 500 kg.

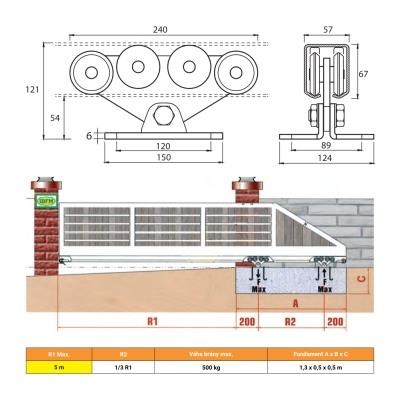

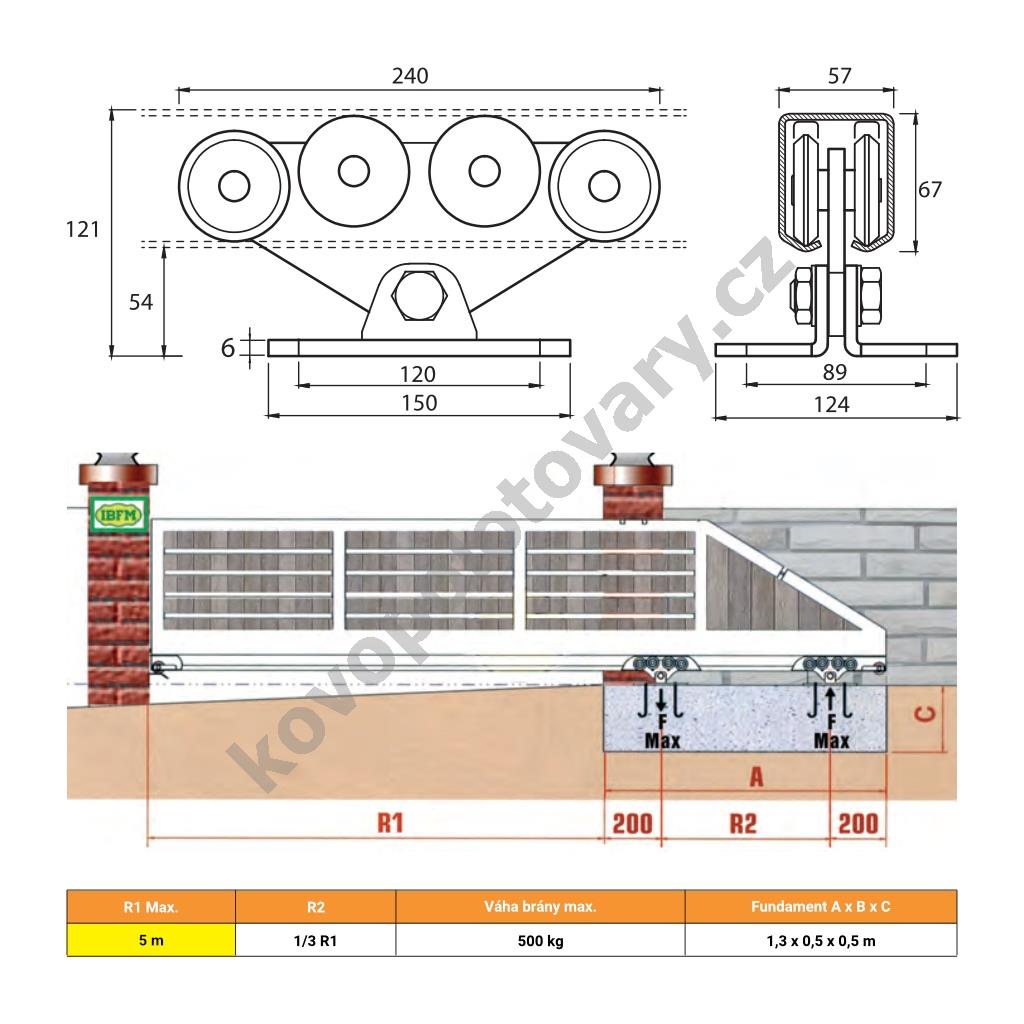

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.

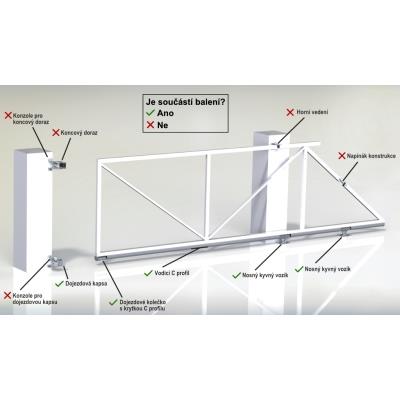

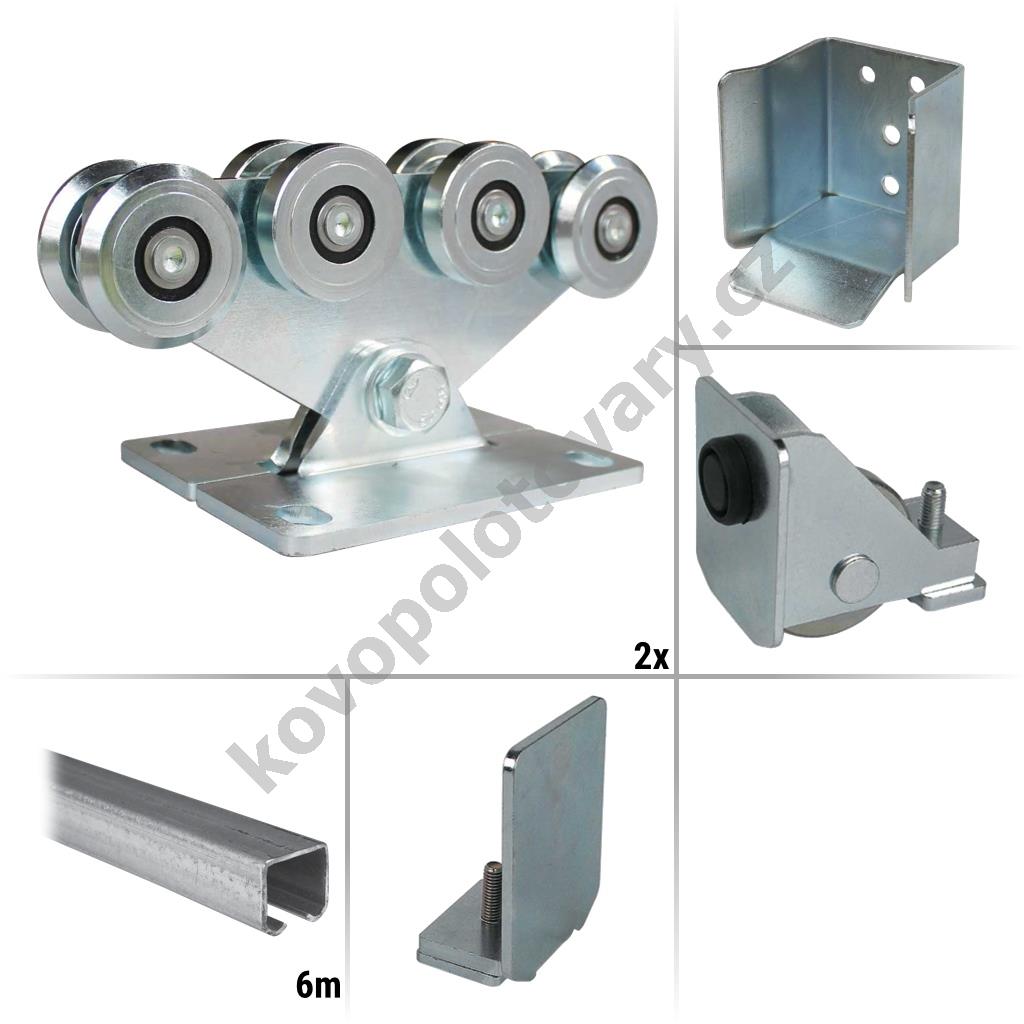

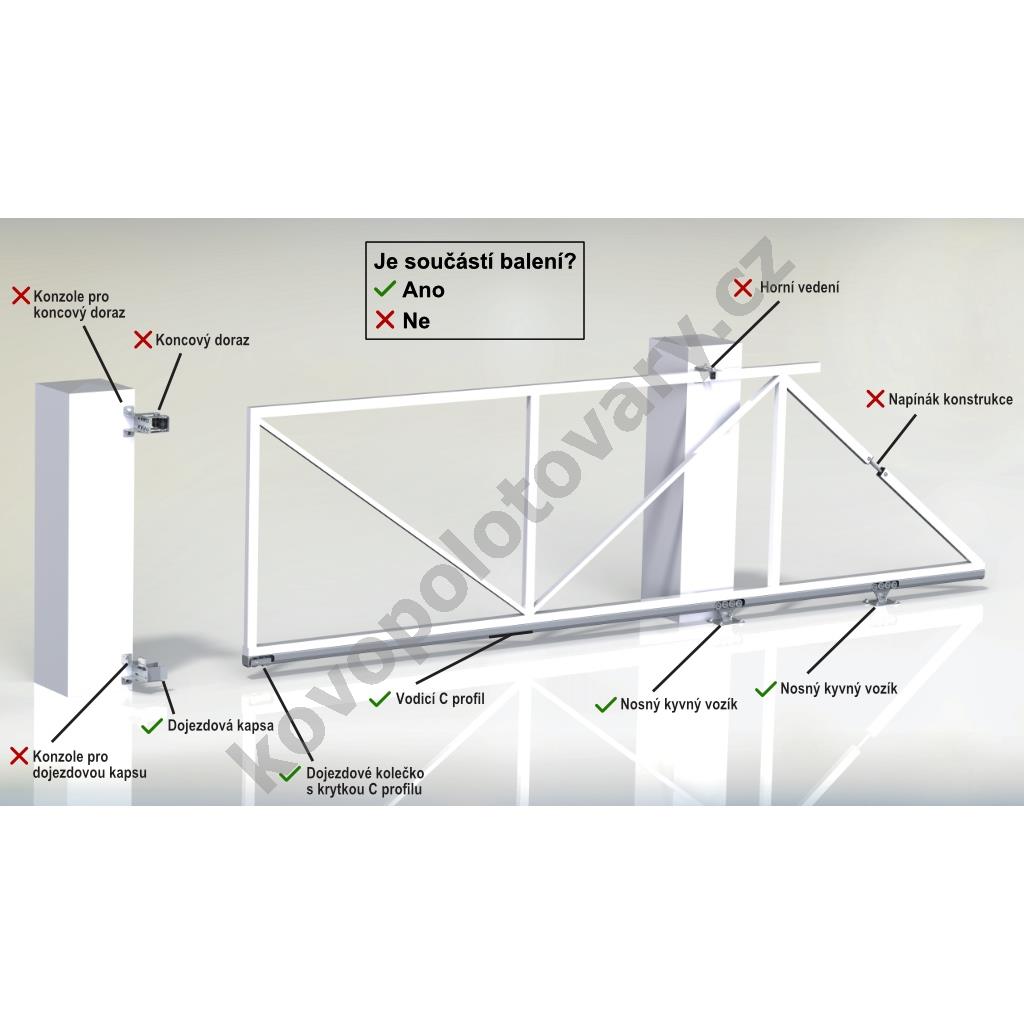

Obsah balení:

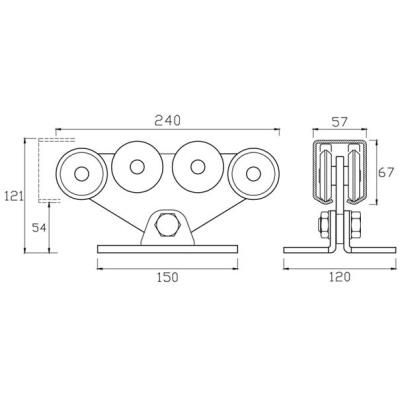

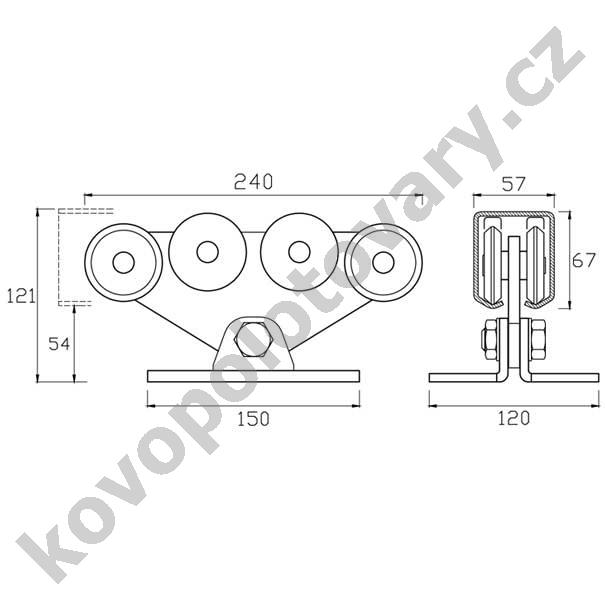

- 2x IBFM 2160 - nosný kyvný vozík
- 1x CAIS S-57_6m - vodicí C profil 57 x 67 mm, pozinkovaný (6 m)

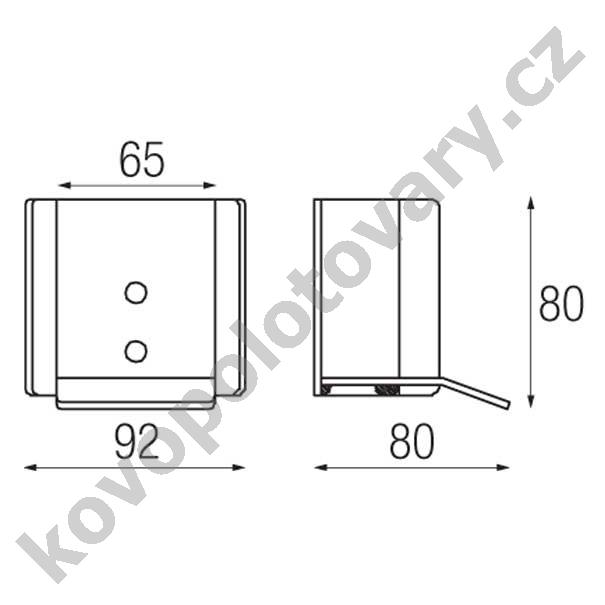

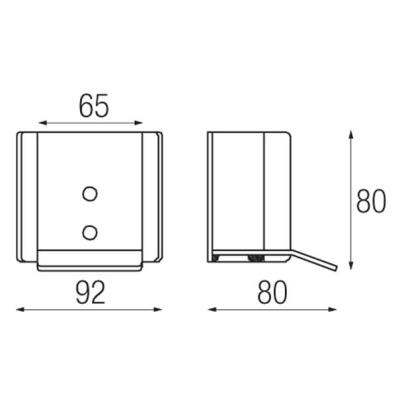

- 1x IBFM 2162 - spodní dojezdová kapsa
- 1x IBFM 2161 - dojezdové kolečko s krytkou C profilu
- 1x IBFM 2167 - krytka C profilu
Technické informace:
- Parametry brány
- Hmotnost brány: max. 500 kg
- Šířka průjezdu: max. 4,2 m
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: galvanické pozinkování
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování
| Parametry | |
|---|---|
| Max. váha brány (kg) | 500 |
| Pro šířku průjezdu | do 4,2 m |
| Typ setu | set bez pohonu |
| Prodejní délka | 6 m |
| Délka balíku | 600 cm |
| Výrobce | IBFM |
