CAME BX 74 K1 7.0Z - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 4,2 m a 400 kg, pozinkovaný profil

CAME BX 74 K1 7.0Z - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 4,2 m a 400 kg, pozinkovaný profil
CAME BX-74 K1 7.0Z Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné...
Kód položkyKC-BX74-K1_7.0Z
DostupnostSkladem
Cena bez DPH11 915,-
Cena s DPH14 417,-
Koupit:
Záruka24měsíců
VýrobceCAME
Hmotnost60,29kg
  • Popis
  • Parametry
  • Příslušenství
  • Alternativy
  • Návody ke stažení
  • Video
  • Články
  • Dotaz na produkt

Popis

CAME BX-74 K1 7.0Z

Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 4,2 m průjezdní šířky a celkové hmotnosti do 400 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 4,5 m šířky průjezdu.

Pohon CAME BX74 je vybaven elektromechanickými koncovými spínači a teplotní pojistkou proti přehřátí. Součástí pohonu je vestavěná řídicí jednotka s rádiovým přijímačem.

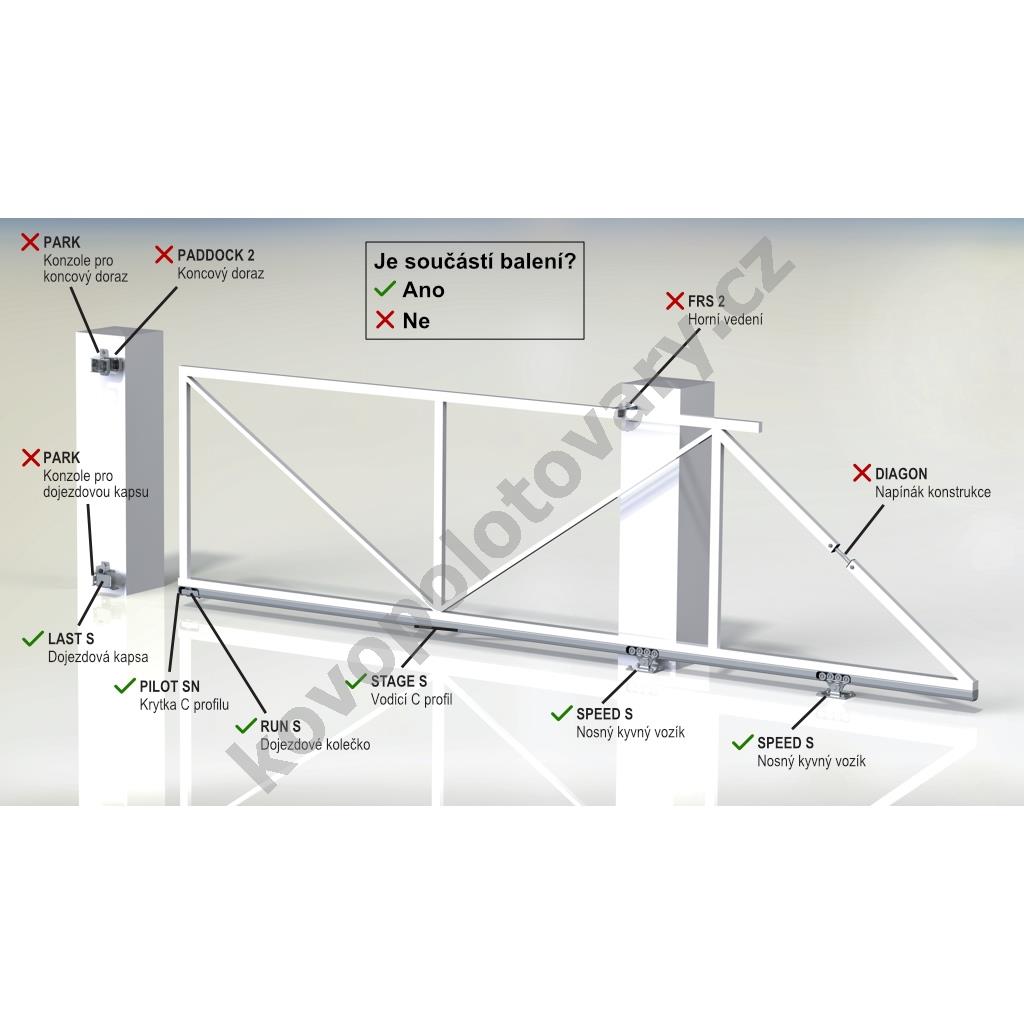

Obsah balení:
  • 1x CAME BX704ALS - pohon
  • 1x CAME ZBX-7N - řídící jednotka
  • 1x CAME AF43S - přijímač signálu (rádiová karta 433 MHz)
  • 1x CAME DIR-10 - bezpečnostní fotobuňky (1 pár), dosah 10 m
  • 1x CAME TOP-432EE - dálkový ovladač (2-kanálový, 433 MHz)
  • 2x Mechanický doraz na hřeben
  • 1x Montážní deska
  • + Doplňky pro montáž

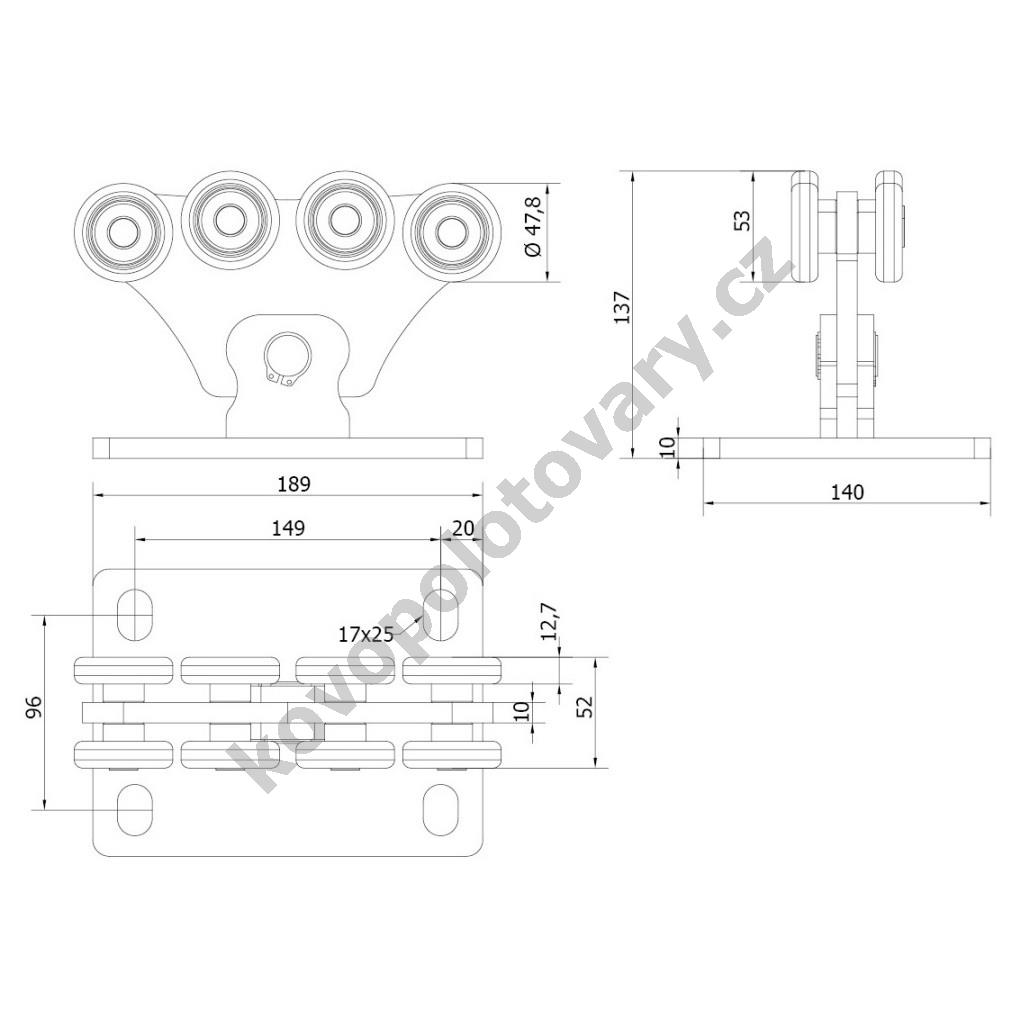

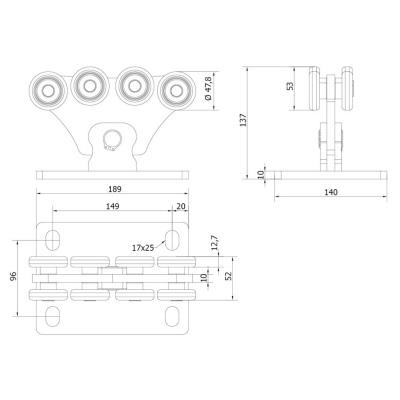

  • 2x SPEED-S - nosný kyvný vozík

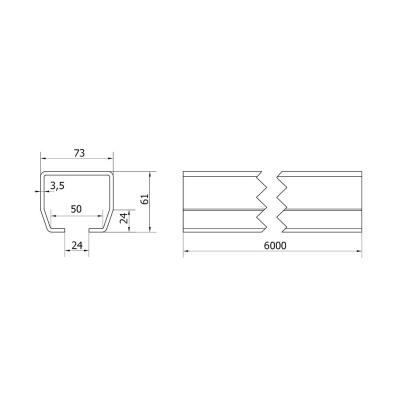

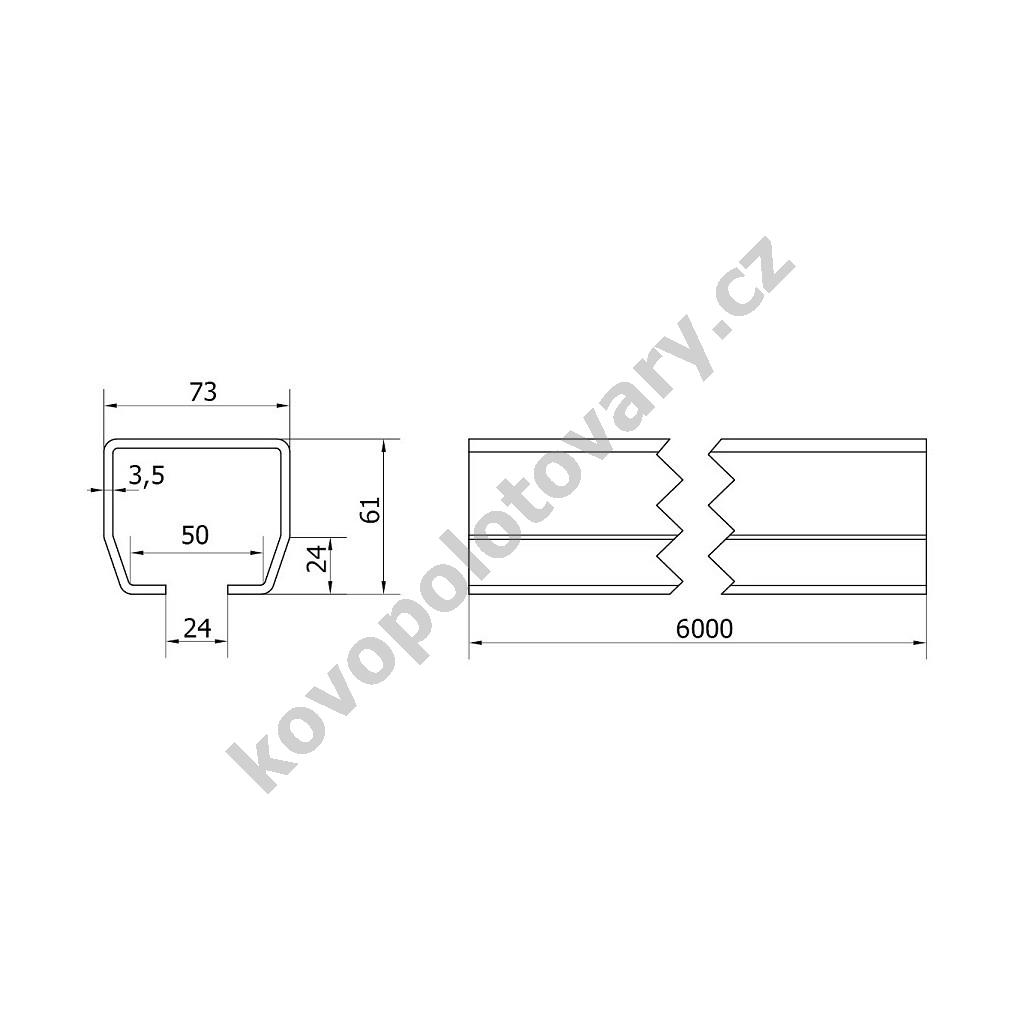

  • 1x STAGE-SZ_6m - vodicí C profil 73x61 mm, pozinkovaný, s otvory pro přišroubování k rámu brány

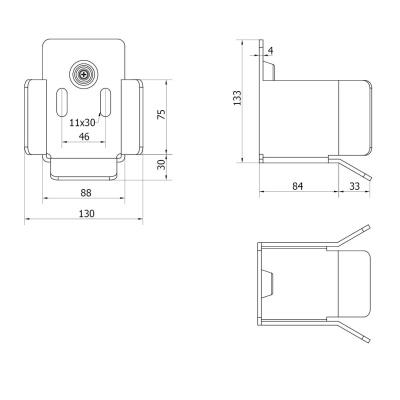

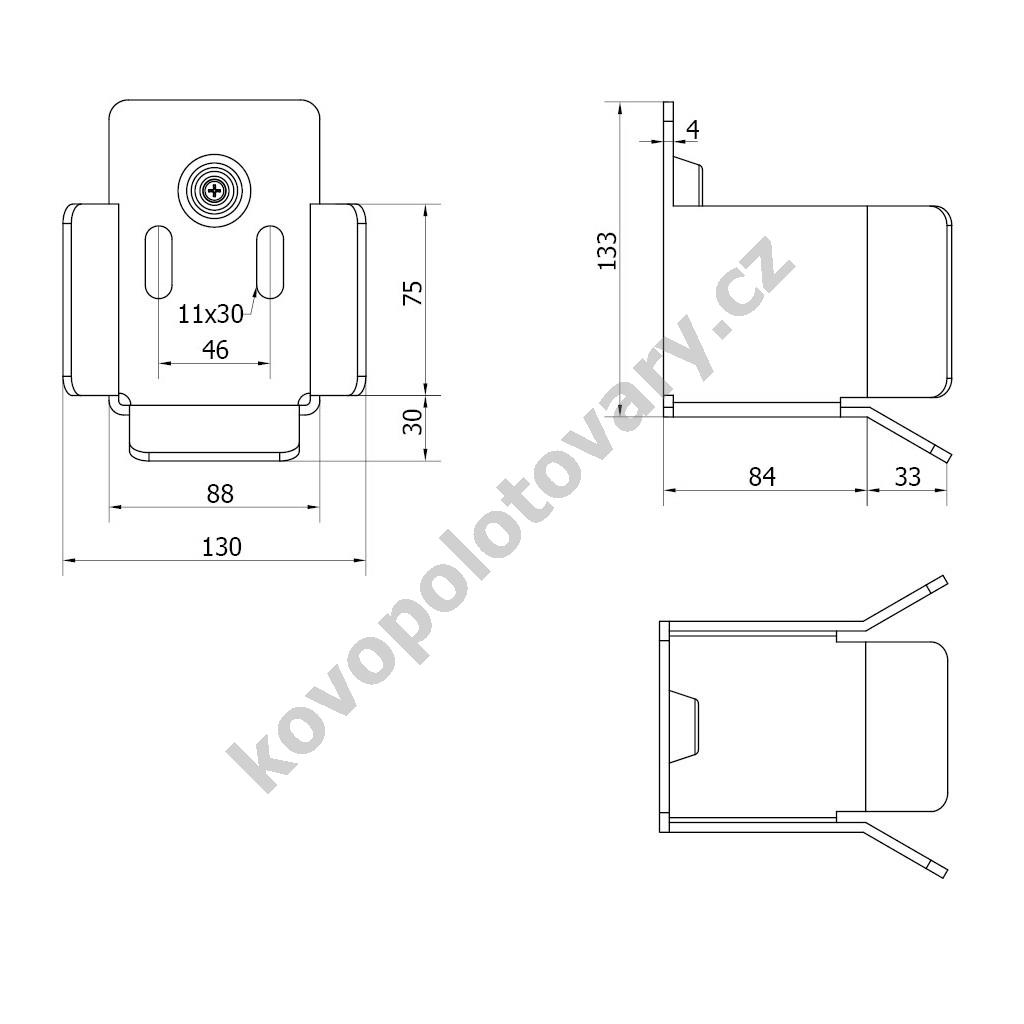

  • 1x LAST-S - spodní dojezdová kapsa

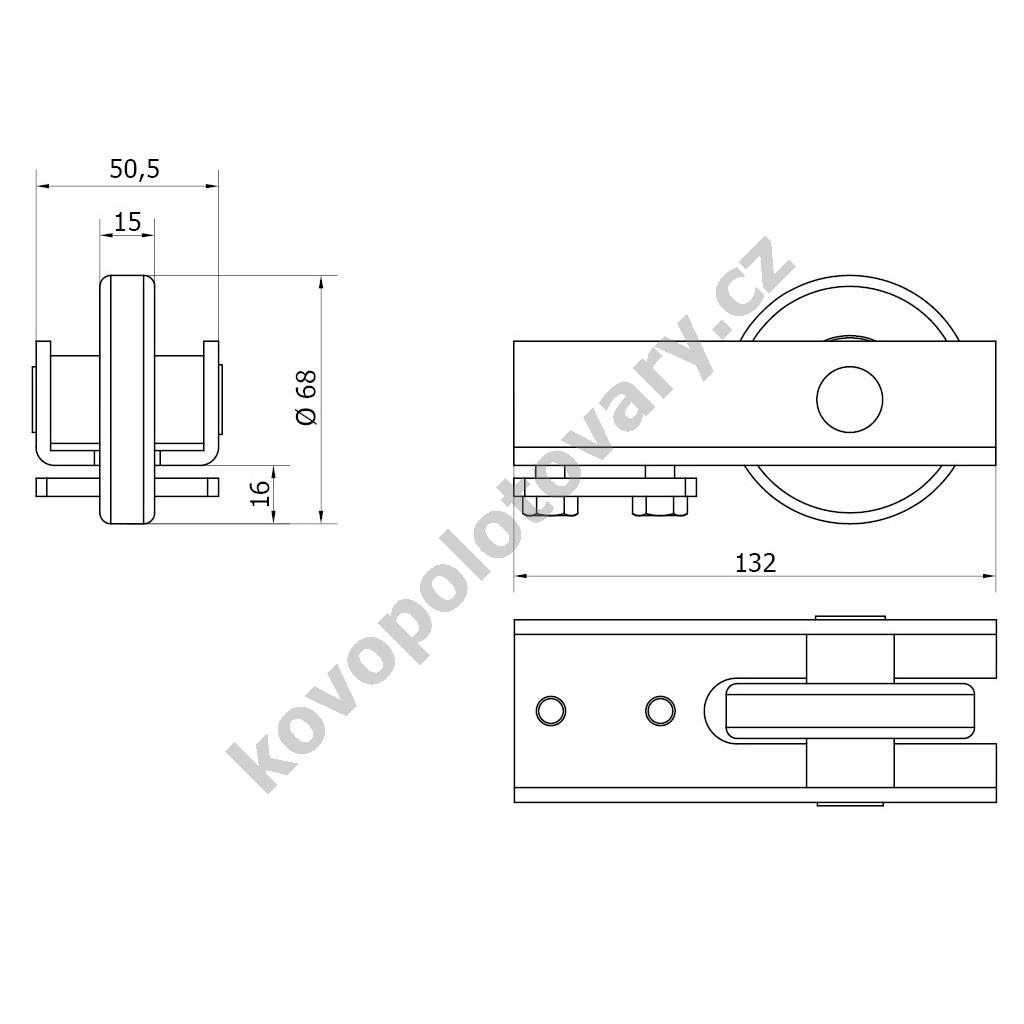

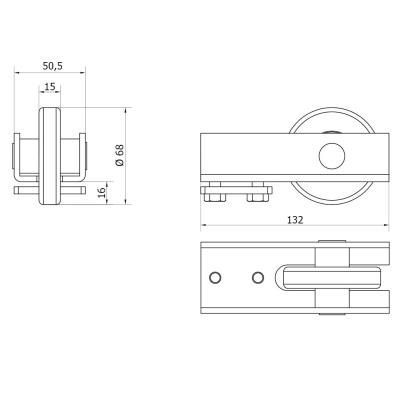

  • 1x RUN-S - dojezdové kolečko

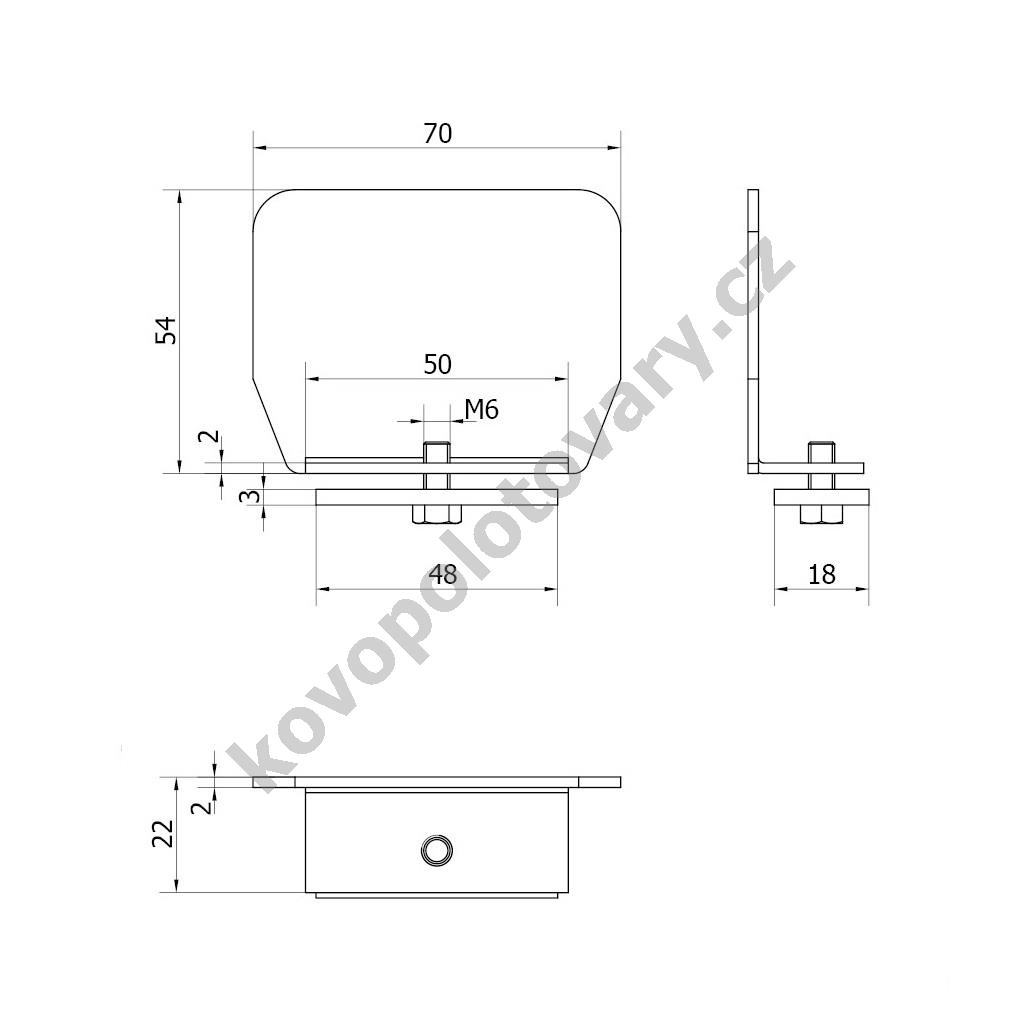

  • 2x PILOT-SN - krytka (záslepka) C profilu

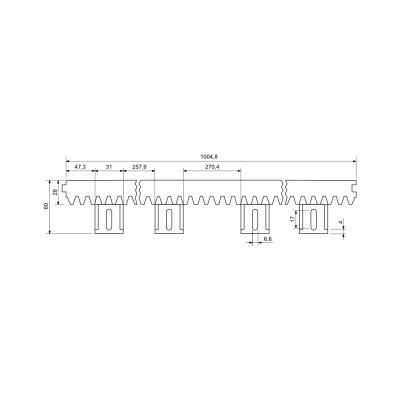

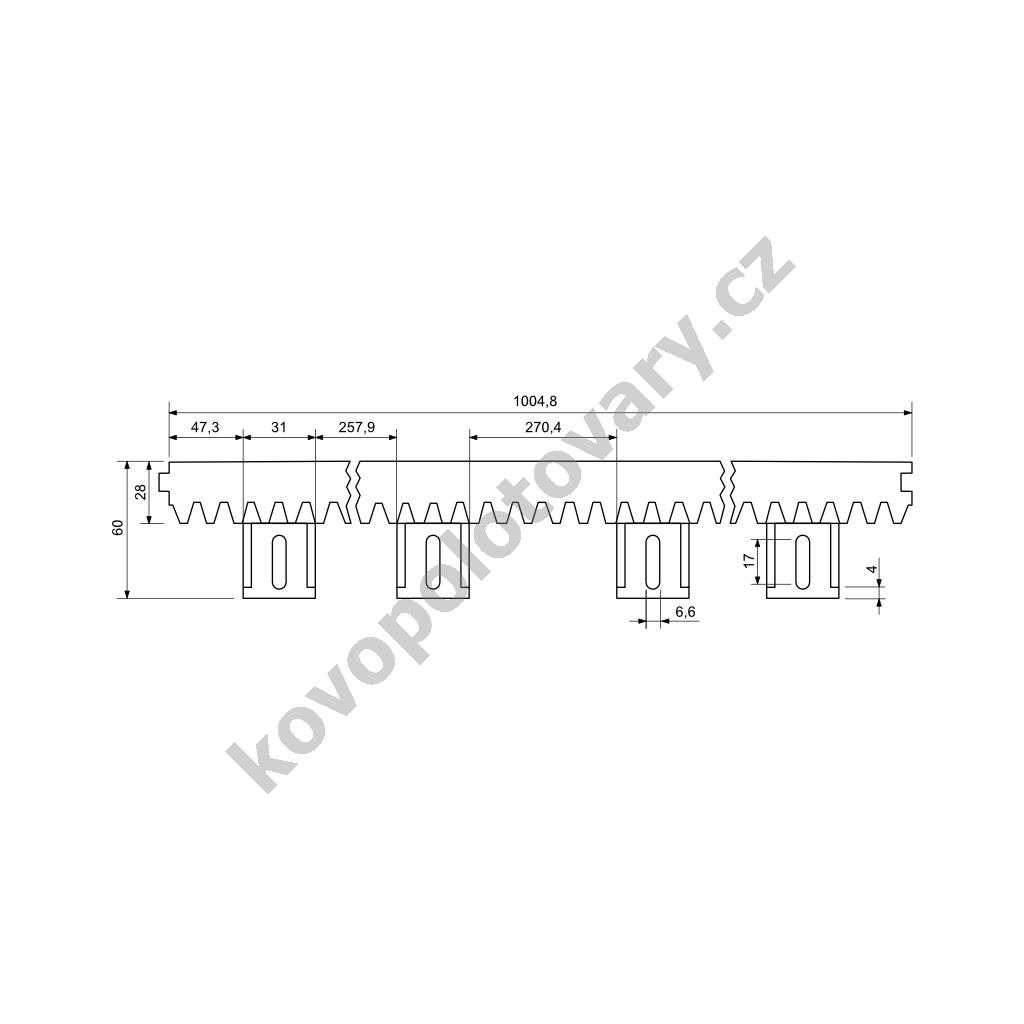

  • 5x ACRV4 - vodicí plastový nylonový hřeben s ocelovým jádrem (1 m)
  • 15x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
  • 15x Nýtovací matice M10x18 - pro připevnění C profilu

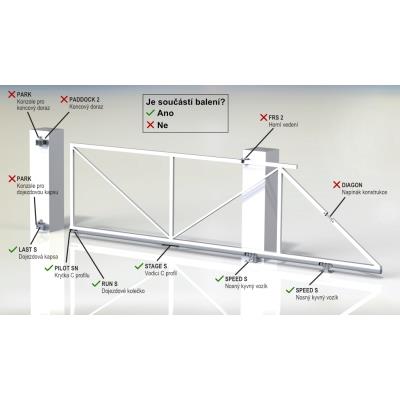

  • Důležité: součástí balení není horní vedení, vodicí rolka. Důvodem je vícero možností konstrukčního provedení. Tyto produkty jsou k nalezení v kategorii "BRÁNY, VRATA, DVEŘE -> Brány posuvné nesené -> Příslušenství -> Horní vedení, rolky"

Nastavitelné funkce:
  • Automatické zavírání - brána se automaticky zavře po nastaveném čase
  • Detekce překážek - při nárazu brány do překážky pohon obrátí chod
  • Úsporný režim - při nečinnosti řídicí jednotka vypne napájení příslušenství
  • Předblikání - upozornění výstražným majákem před zahájením pohybu brány
  • Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
  • Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
  • Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
  • LCD display - řídicí jednotka má integrovaný LCD display pro nastavení pohonu a kontrolu poruch

Technické informace:
  • Napájení
    • Napájecí napětí: 230 V (50/60 Hz)
    • Napájení motoru: 230 V (50/60 Hz)
    • Výkon: max. 420 W
    • Odběr proudu: max. 1,8 A
  • Parametry brány
    • Typ hřebenu: modul zubu 4
    • Hmotnost brány: max. 400 kg
    • Doporučená hmotnost brány: max. 200 kg
    • Šířka průjezdu: max. 4,2 m
    • Doporučená šířka průjezdu: max. 4,2 m
  • Rozměry
    • Šířka: 300 mm
    • Výška: 308 mm
    • Hloubka: 242 mm
  • Vlastnosti
    • Krytí: IP44
    • Provozní teplota: -20 až 55 °C
    • Síla: max. 300 N
  • Vodicí C profil
    • Materiál: ocel
    • Povrchová úprava: galvanické pozinkování
  • Komponenty pojezdu
    • Materiál: ocel (části mohou být z PVC, gumy či nylonu)
    • Povrchová úprava: galvanické pozinkování

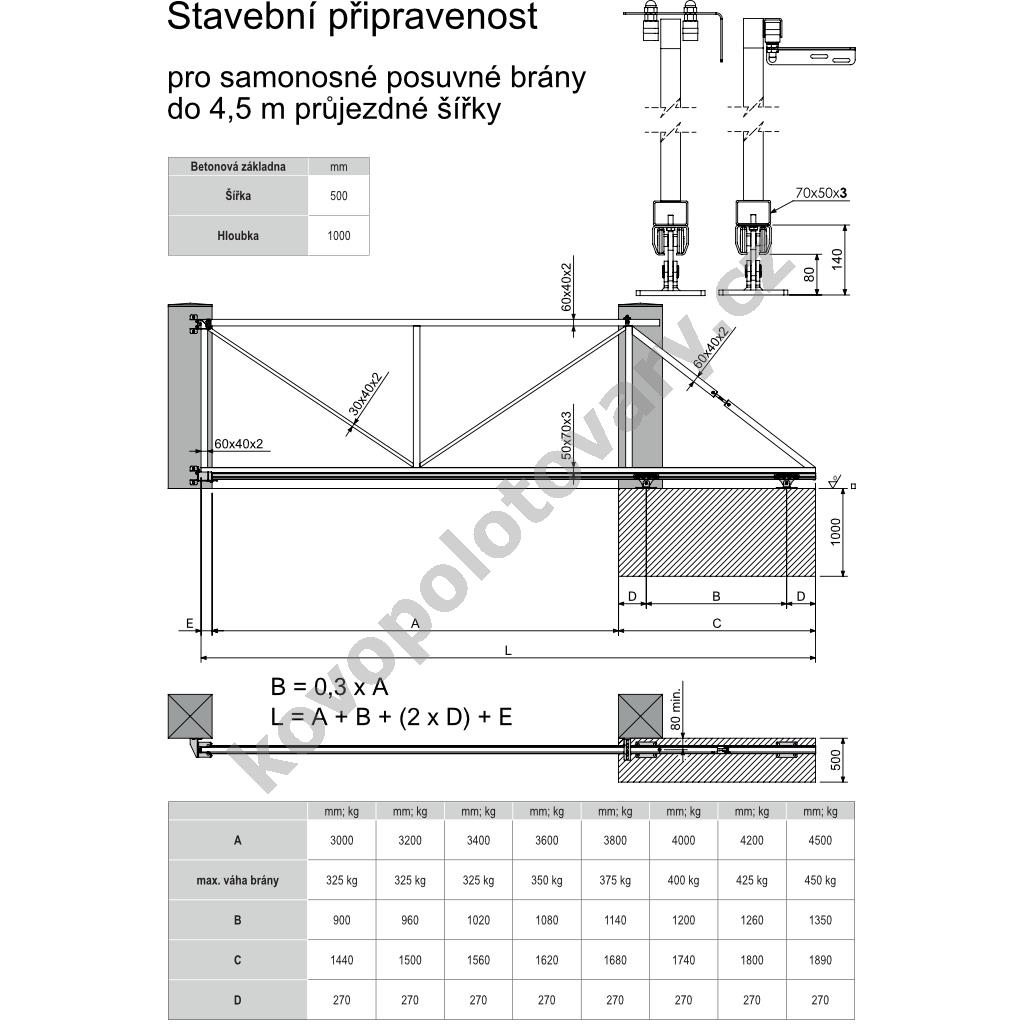

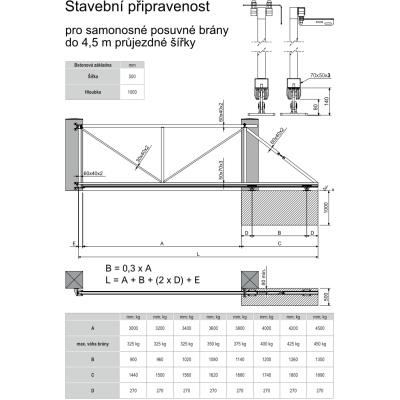

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.
Parametry
Výrobce pohonu Came
Max. váha brány (kg) 400
Pro šířku průjezdu do 4,2 m
Prodejní délka 6 m +14 417,-
Typ setu set s pohonem
