Výroba samonosné posuvné brány: jak správně změřit vjezd

Autor:KovoPolotovary.cz Datum:27.7.2023

Rozhodli jste se pro výrobu samonosné posuvné brány? Pak se nejdříve ujistěte, že pro ni máte dostatek místa. Ukážeme vám, jak správně změřit vjezd a potřebný prostor za ním pro otevření posuvné brány.

Jak samonosná posuvná brána funguje?

Než se pustíme do měření, podíváme se na to, jak konstrukce samonosné posuvné brány funguje. Abyste ji totiž mohli správně změřit, potřebujete znát její hlavní součásti.

Základem brány je nosný profil, na který je připevněná konstrukce brány z profilových jeklů. Vedle průjezdu jsou v betonovém základu umístěné dva nosné vozíky a v nich je ukotvený nosný profil. Tyto nosné vozíky umožňují pojezd a zajišťují stabilitu brány.

Při výpočtu celkové šířky konstrukce brány tak musíme počítat i s nosnými vozíky a přesahem brány mimo průjezd.

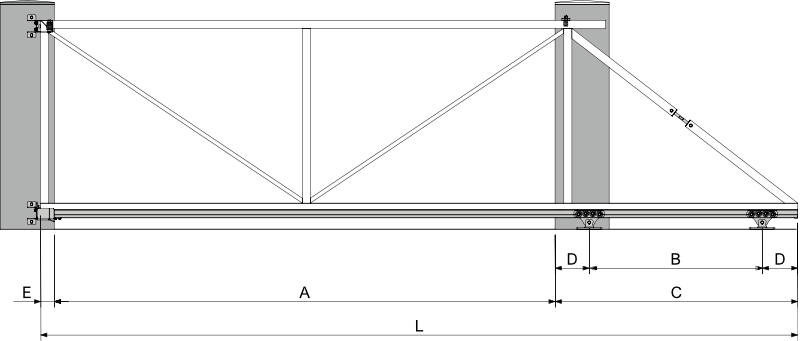

Nákres brány a přesahu pro zaměření

Postup měření pro výrobu posuvné brány

Teď už se můžeme pustit do samotného měření, které má tři kroky.

Změřte šířku průjezdu

To je prostor mezi sloupy, který ohraničuje vjezd na pozemek. U rodinných domů se standardně pohybuje mezi 3–4 metry, může být ale i dvojnásobně širší.

Určete přesah brány potřebný pro umístění nosných vozíků

Ten najdete v návodu k sadě pro výrobu pojezdu brány. Například pro bránu s šířkou průjezdu 3,6 m je ideální přesah 1,62 m.

U každé z našich sad najdete tento rozměr v přehledné tabulce v galerii produktu.

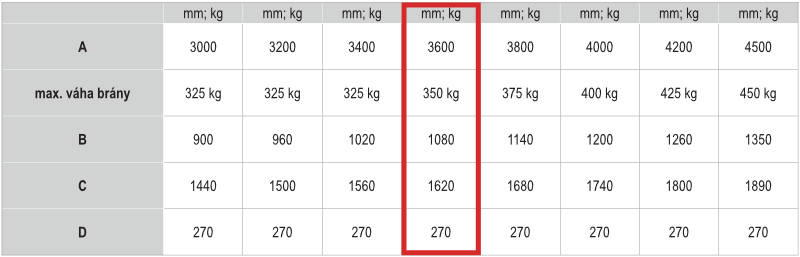

Tabulka pro zaměření brány do 4,5 m

Součtem šířky průjezdu a přesahu brány získáte celkovou šířku konstrukce brány. Podle našeho příkladu by byla šířka celé konstrukce 5,22 metru.

Zkontrolujte, jestli máte dost prostoru pro otevření brány

Teď už víte, kolik prostoru budete pro otevření brány potřebovat, tak změřte, jestli vám to dispozice pozemku dovolí. Prostor měřte od hrany průjezdu do strany, na kterou se brána bude otevírat.

Nemáte dostatek místa? Stačí zvolit jiné řešení

Jestli se vám na pozemek klasická posuvná brána nevejde, bude potřeba zvolit jiný typ. Můžete si vybrat:

  • teleskopickou posuvnou bránu
  • klasickou křídlovou bránu
  • křídlovou skládací bránu

Nezapomeňte správně změřit výšku brány

Nejčastěji volíme výšku brány shodnou s plotem. Od požadované výšky brány je ale potřeba odečíst výšku nosných vozíků a vodícího profilu, pro které musí být mezi zemí a konstrukcí brány dostatek místa. Tento potřebný prostor se zpravidla pohybuje kolem 15 cm. Přesný rozměr najdete opět v návodu k sadě pro výrobu pojezdu brány.

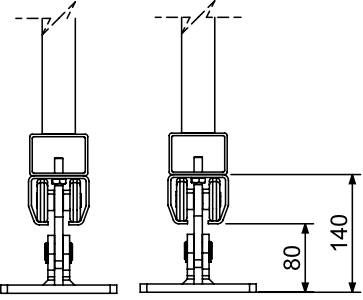

Nákres vozíků pro zaměření jejich výšky

Pokud tedy chcete, aby brána sahala do výšky 160 cm, odečtěte od ní výšku potřebnou pro nosné vozíky a vodící profil. Vyjde vám čistá výška konstrukce brány.

Podívejte se na celý návod měření ve formě videa:

Vše potřebné pro výrobu samonosné posuvné brány najdete na našem e-shopu. Kdybyste si s výběrem nevěděli rady, stačí se nám ozvat a rádi pomůžeme.
