TWIN-DRIVE-3.0 - Skládací mechanismus pro 1-křídlové brány, průjezd do 3 m

TWIN-DRIVE-3.0 - Skládací mechanismus pro 1-křídlové brány, průjezd do 3 m
Skládací mechanismus TWIN-DRIVE-3.0 Sestava komponent skládacího mechanismu pro 1 křídlo skládací křídlové brány. ...
Kód položkyTWIN-DRIVE-3.0
DostupnostSkladem > 5
Cena bez DPH4 001,-
Cena s DPH4 842,-
Koupit (ks):
Záruka24měsíců
VýrobceCAIS
Hmotnost7kg
  • Popis
  • Parametry
  • Příslušenství
  • Alternativy
  • Návody ke stažení
  • Video
  • Články
  • Dotaz na produkt

Popis

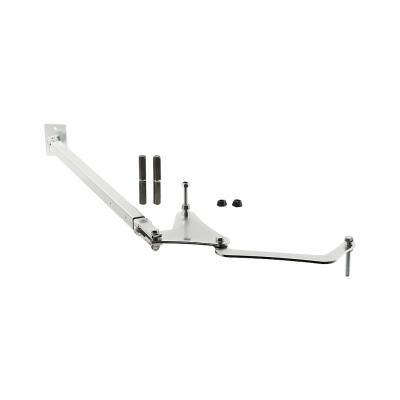

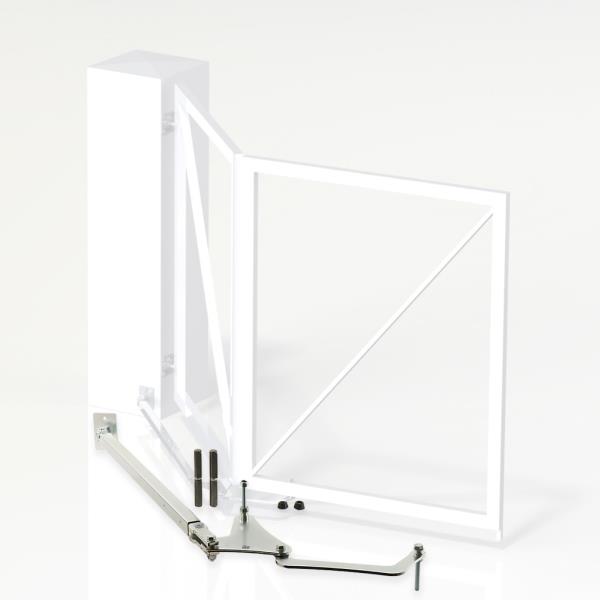

Skládací mechanismus TWIN-DRIVE-3.0

Sestava komponent skládacího mechanismu pro 1 křídlo skládací křídlové brány.

Obsahem balení je pouze skládací mechanismus bez brány a sloupku.

Funkce

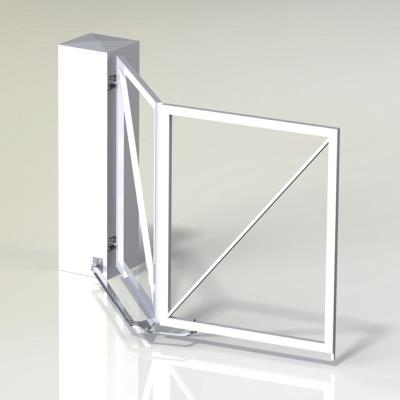

Mechanismus přenáší pohyb do druhé části křídla brány. Tím dojde ke složení křídla a k úspoře místa na pozemku potřebného pro bránu až o 50%.

Použití
Jedná se o řešení, které se používá místo klasické křídlové brány z důvodu malého prostoru pro bránu v otevřeném stavu.

Princip skládané brány je v soustavě 2 ramen a trojúhelníkového excentru. Dodávaný mechanismus je na 1 křídlo brány o max. šířce 3000 mm. Doporučeno pro brány do 50% vzdušné průchodnosti konstrukce.
  • Pro použití na větší křídlo lze prodloužit teleskopické táhlo, které se skládá z jeklů 30x30 a 40x40 mm, jekly těchto průřezů naleznete v souvisejících produktech. Prodloužení mechanismu není schváleno výrobcem.

Výhody
  • Úspora potřebného prostoru až 50%
  • Lze použít i pro asymetrická křídla
  • Instalace bez sváření
  • Lze použít v kombinaci se všemi běžnými jednoosými panty

Technické informace
  • Pro šířku průjezdu: 1,3 - 3 m
  • Úhel otevření: max. 90°

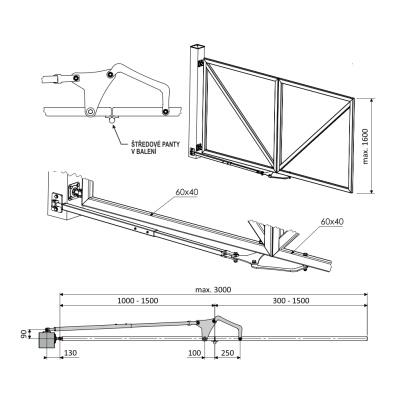

  • Specifikace brány: viz doplňující obrázek
  • Materiál: ocel
  • Povrchová úprava: galvanické pozinkování
  • Provozní teplota: -37°C až 50°C
  • Důležité: obsahem balení je pouze skládací mechanismus. Vhodné profily pro výrobu konstrukce brány a vhodné panty naleznete v záložce "příslušenství".
Parametry
Materiál ocel standard
Povrchová úprava galvanické pozinkování
Max. délka křídla 3 m
Pro šířku průjezdu do 3 m
Délka balíku 105 cm
