CAIS TWIN DRIVE PLUS 3.0 - skládací mechanismus 1křídlé brány s hlubokými sloupky, průjezd do 3 m

CAIS TWIN DRIVE PLUS 3.0 - skládací mechanismus 1křídlé brány s hlubokými sloupky, průjezd do 3 m
CAIS TWIN DRIVE PLUS 3.0 (1710913) Skládací mechanismus pro výrobu 1krídlové skládací brány s hlubokými sloupky....
Kód položkyTWIN-DRIVE-PLUS-3.0
Skladem 5 ks, k odeslání zítra
Cena bez DPH5 378,-
Cena s DPH6 508,-
Přidat do košíku (ks):
Záruka24měsíců
VýrobceCAIS
Hmotnost8,8kg
  • Popis
  • Parametry
  • Příslušenství
  • Alternativy
  • Návody ke stažení
  • Video
  • Články
  • Dotaz na produkt

Popis

CAIS TWIN DRIVE PLUS 3.0 (1710913)

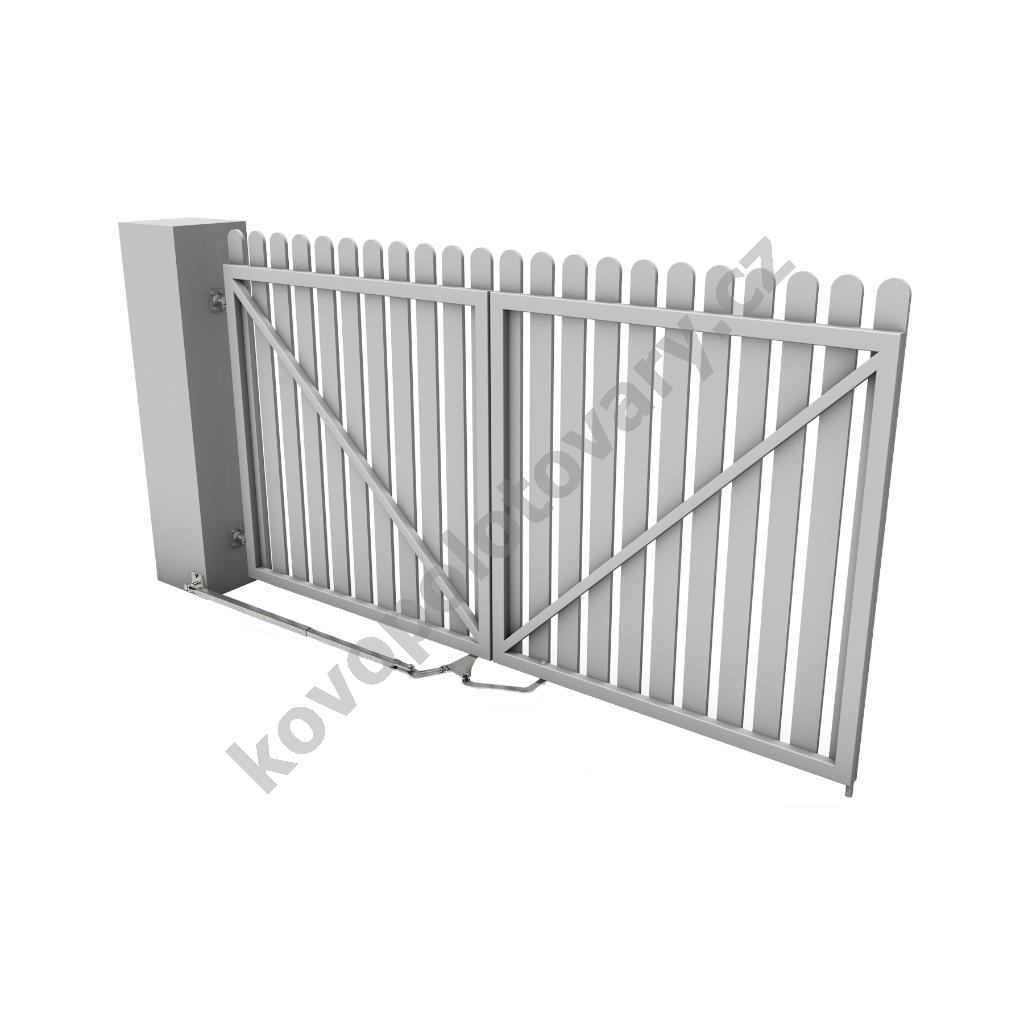

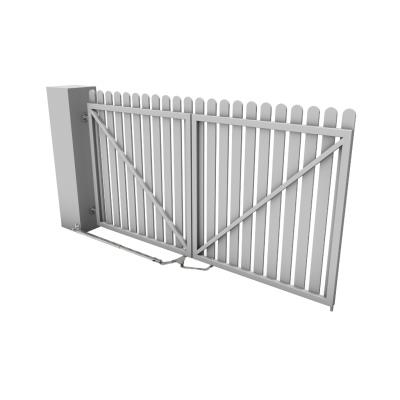

Skládací mechanismus pro výrobu 1krídlové skládací brány s hlubokými sloupky. Mechanismus přenáší pohyb z jedné do druhé části křídla brány. Tím dojde ke složení křídla a k úspoře místa na pozemku potřebného pro bránu až o 50%. Mechanismus obsahuje plotnu, která umožňuje nastavit hloubku zapuštění brány 40 - 235 mm (90 - 250 mm mezi osami pantů).

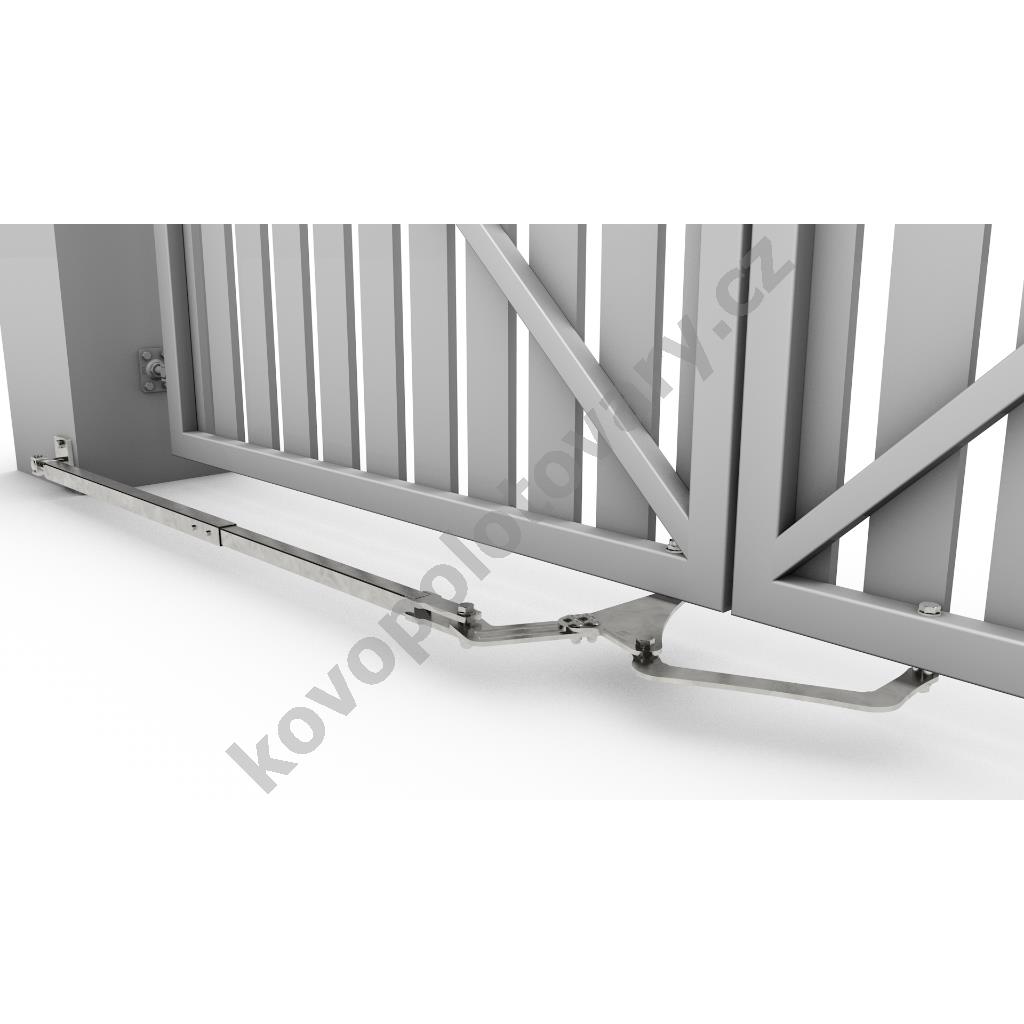

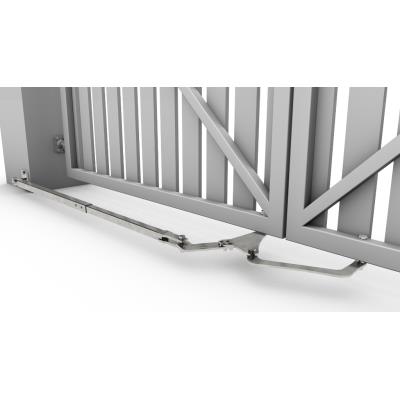

Skládací brána se používá místo klasické křídlové brány z důvodu malého prostoru pro bránu v otevřeném stavu. Princip skládané brány je v soustavě 2 ramen a trojúhelníkového excentru. Dodávaný mechanismus je na 1 křídlo brány o šířce do 3000 mm. Mechanismus je dimenzován pro brány do 50% vzdušné průchodnosti konstrukce.
  • Pro použití na větší křídlo lze prodloužit teleskopické táhlo, které se skládá z jeklů 30x30 a 40x40 mm. Jekly těchto průřezů naleznete v souvisejících produktech. Prodloužení mechanismu není schváleno výrobcem.

Výhody:
  • Lze použít i na hluboké sloupky
  • Úspora potřebného prostoru až 50%
  • Lze použít i pro asymetrická křídla
  • Instalace bez sváření
  • Lze použít v kombinaci se všemi běžnými jednoosými panty na sloupek

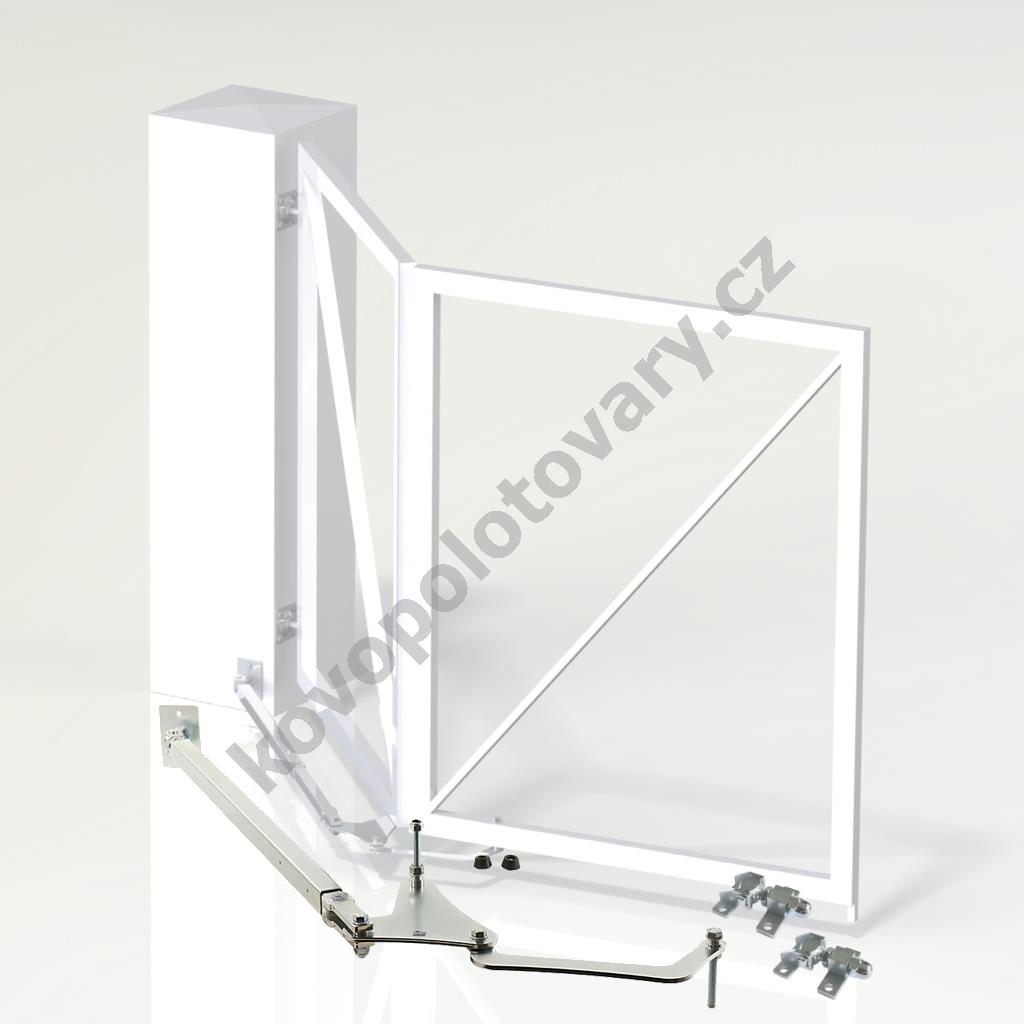

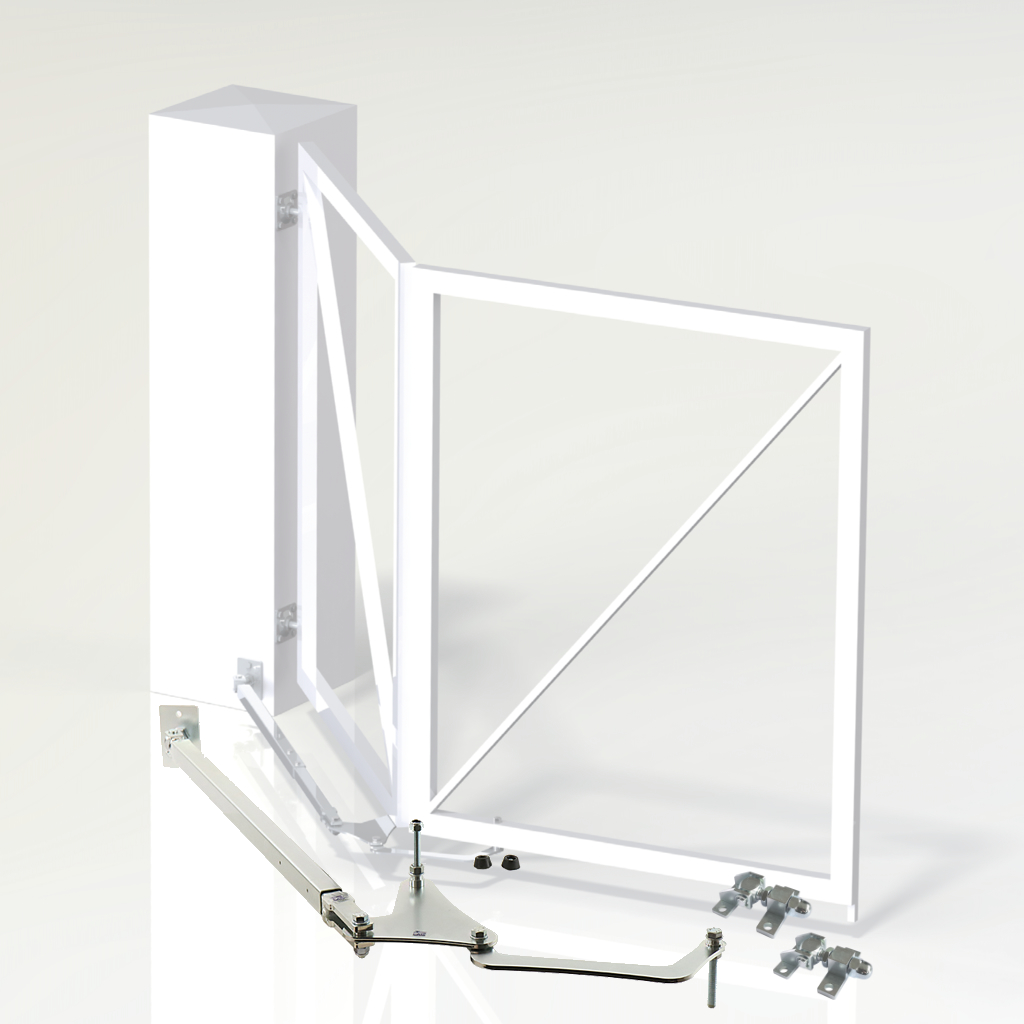

Obsah balení:
  • 1x Teleskopické táhlo zakončené pantem a vidlicí
  • 1x Plotna pod pant teleskopického táhla
  • 1x Excentrická plotna
  • 1x Plotna pro nastavení hloubky zapuštění brány
  • 1x Rameno pro přenos síly do druhé části křídla brány

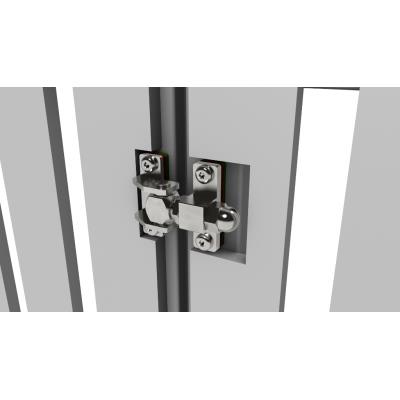

  • 2x CAIS FOLD 16 - pozinkovaný středový pant k přišroubování
  • 4x Podložka 5 mm pod středový pant
  • 1x Sada šroubů, podložek a matic
  • Důležité: obsahem balení je pouze skládací mechanismus. Brána, sloupky a regulovatelné panty na sloupek nejsou součástí balení. Vhodné profily pro výrobu konstrukce brány a vhodné panty naleznete v záložce "příslušenství".

Technické informace:
  • Pro šířku průjezdu: 1,3 - 3 m
  • Úhel otevření: max. 90°

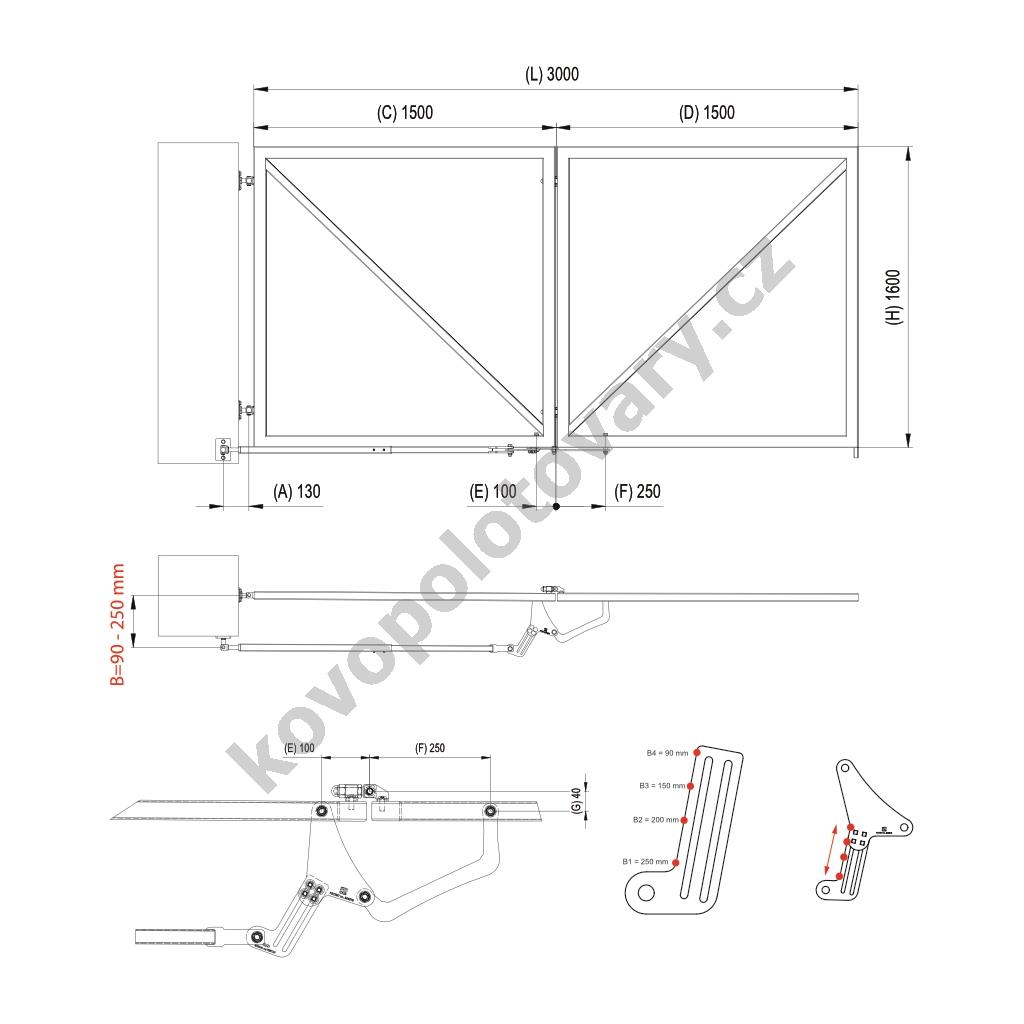

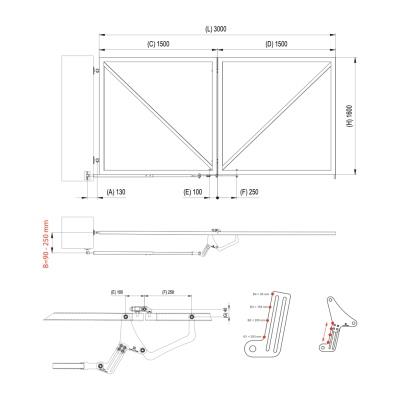

  • Specifikace brány: viz doplňující obrázek
  • Materiál: ocel
  • Povrchová úprava: galvanické pozinkování
  • Provozní teplota: -37°C až 50°C
Parametry
Materiál ocel
Povrchová úprava galvanické pozinkování
Max. délka křídla 3 m
Pro šířku průjezdu do 3 m
Délka balíku 105 cm
Výrobce CAIS
