Popis
Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 13,1 m průjezdní šířky a celkové hmotnosti do 1180 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 13,5 m šířky průjezdu a hmotnosti do 1200 kg.

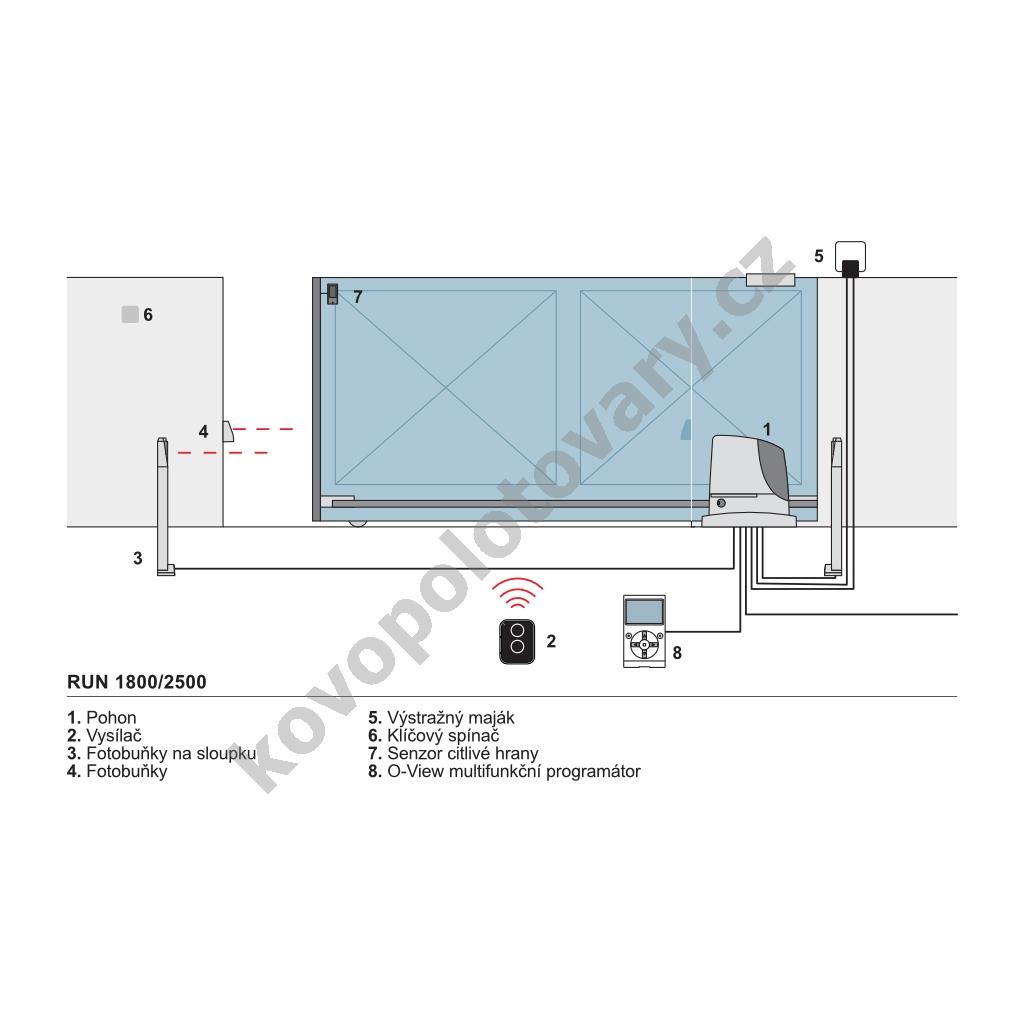

Pohon Run-1800 je vybaven elektromechanickými koncovými spínači a sběrnicí Nice BlueBUS, která umožňuje zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů. Teplotní senzor přizpůsobuje výkon motoru klimatickým podmínkám. Součástí pohonu je vestavěná řídicí jednotka.

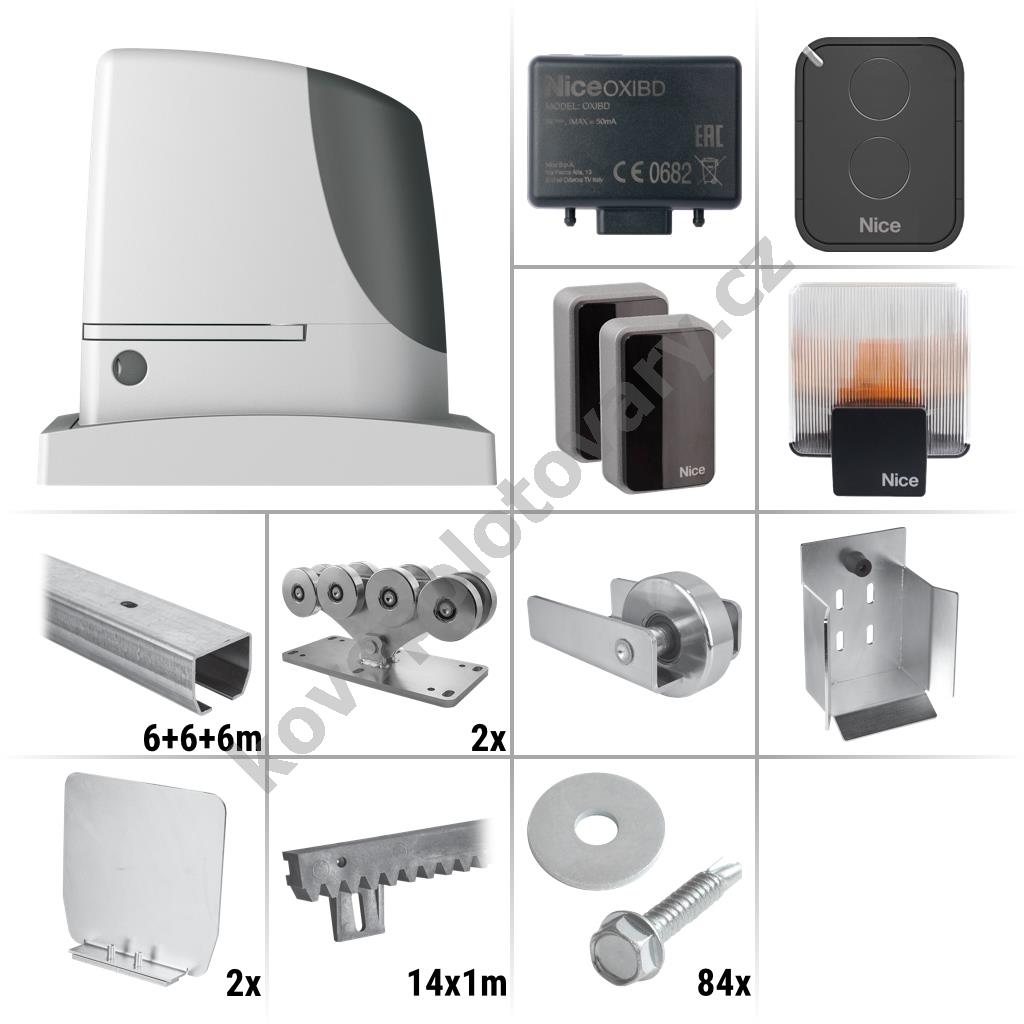

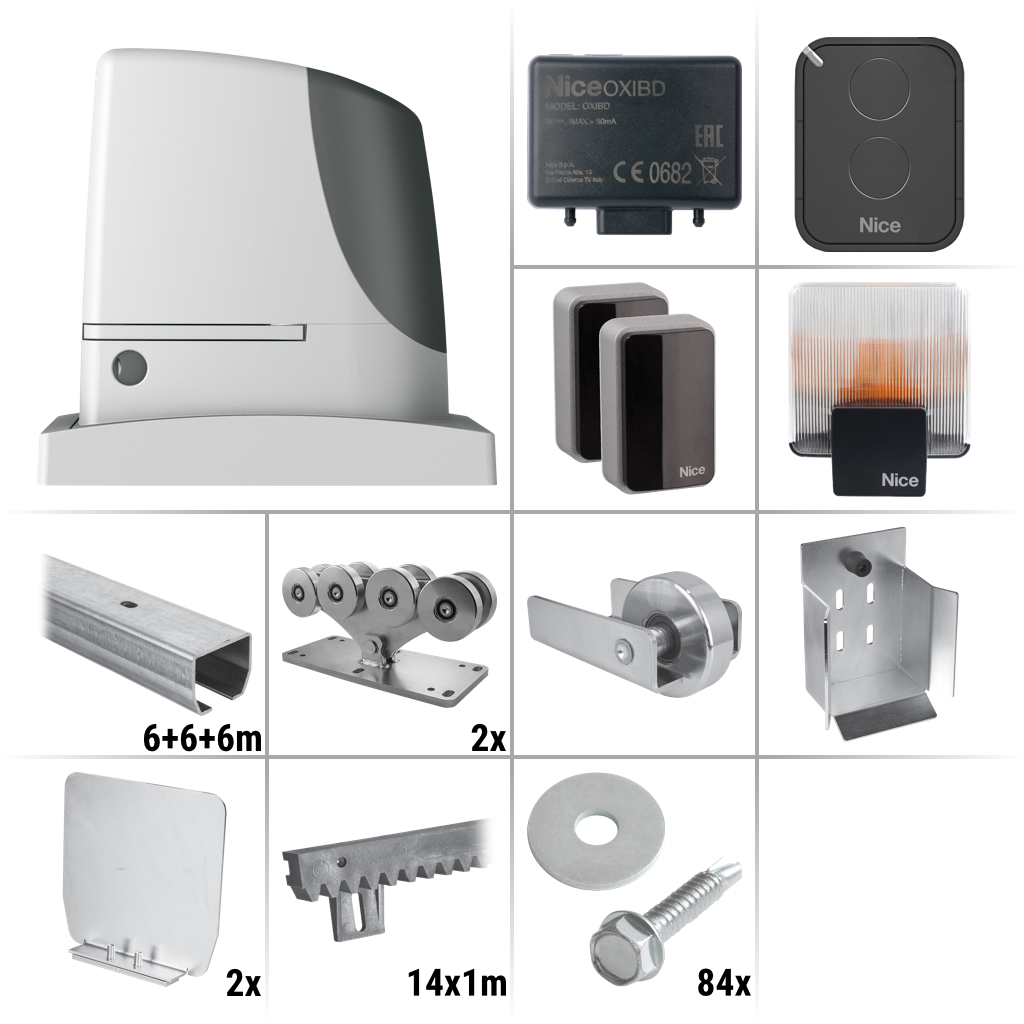

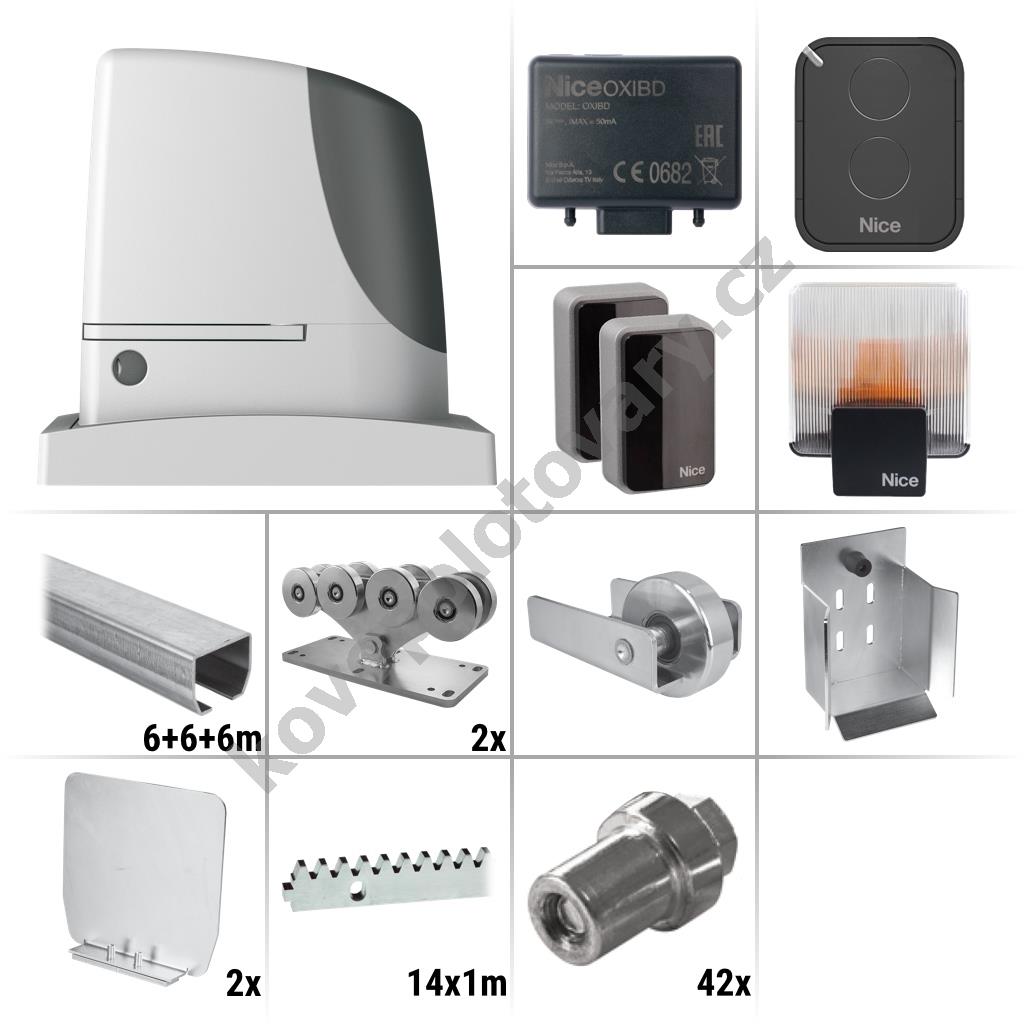

Obsah balení:
- 1x Nice RUN1800 - pohon
- 1x Nice RUA1 - řídicí jednotka
- 1x Nice FLO2R-E - dálkový ovladač (2-kanálový)
- 1x Nice ELDC - bezpečnostní maják
- 1x Nice OXIBD - obousměrný zásuvný přijímač
- 1x Nice EPBM - bezpečnostní fotobuňky (1 pár), dosah 30 m
- 1x Základová (kotvicí) deska a kotvicí šrouby do betonu
- 2x Mechanický doraz na hřeben
- 2x Odblokovací klíč

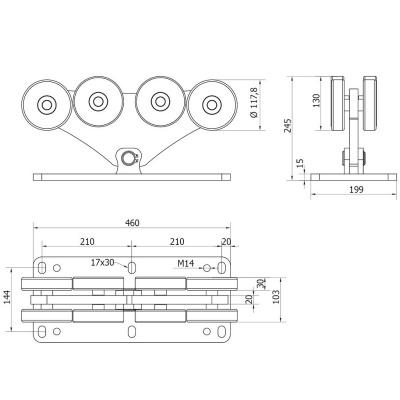

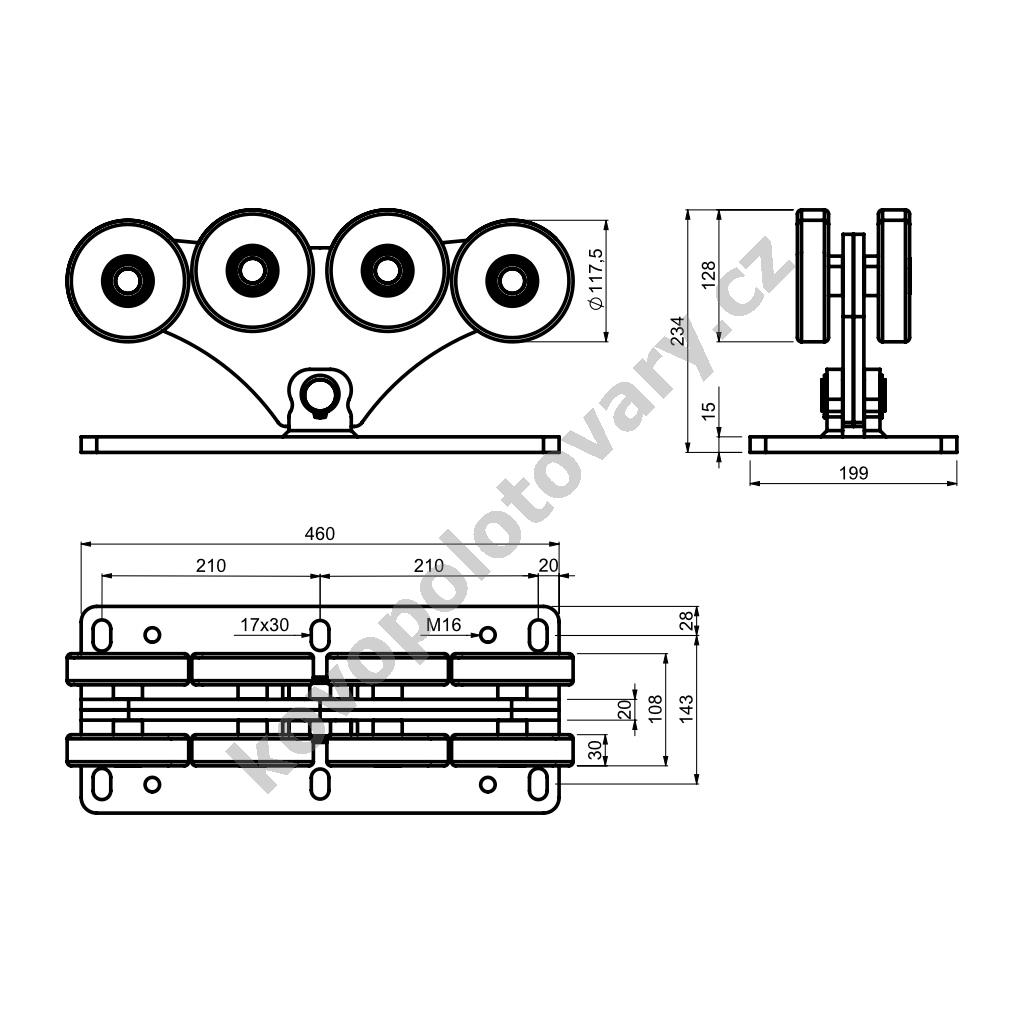

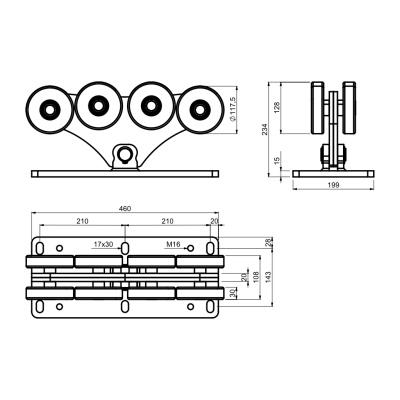

- 2x CAIS SPEED L (1700018) - nosný kyvný vozík

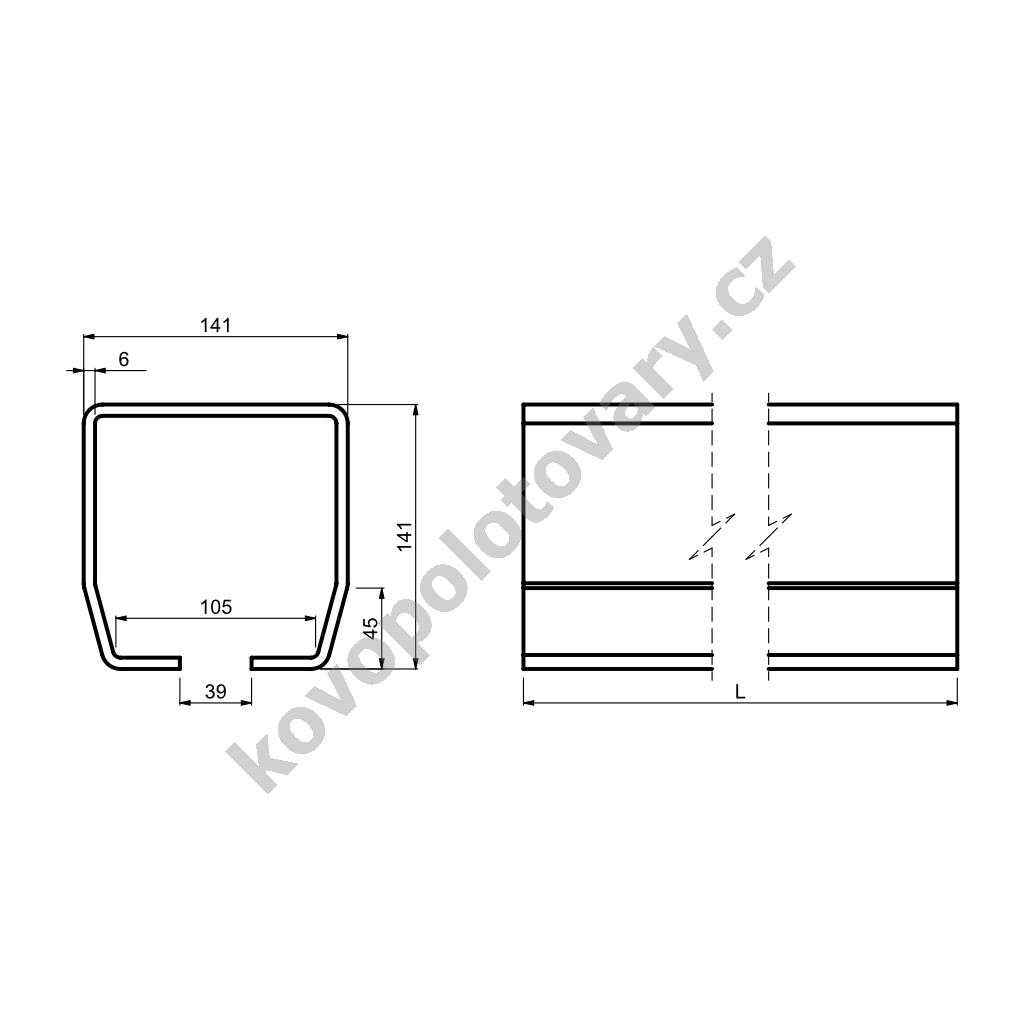

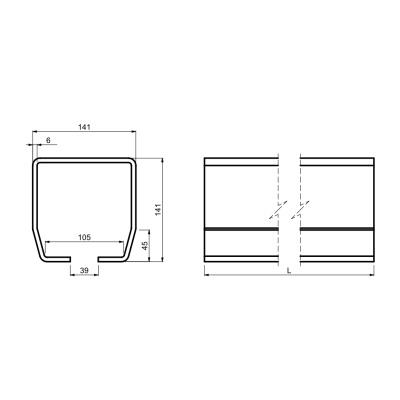

- 3x CAIS STAGE LZ 6 (1700180) - vodicí C profil 141x141 mm, pozinkovaný, 6 m

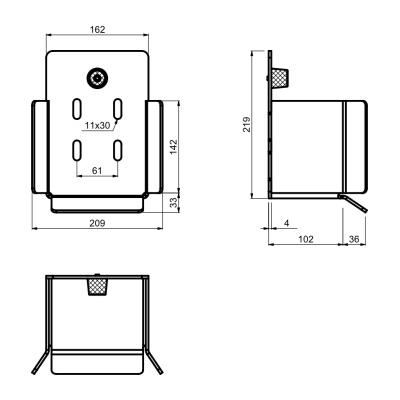

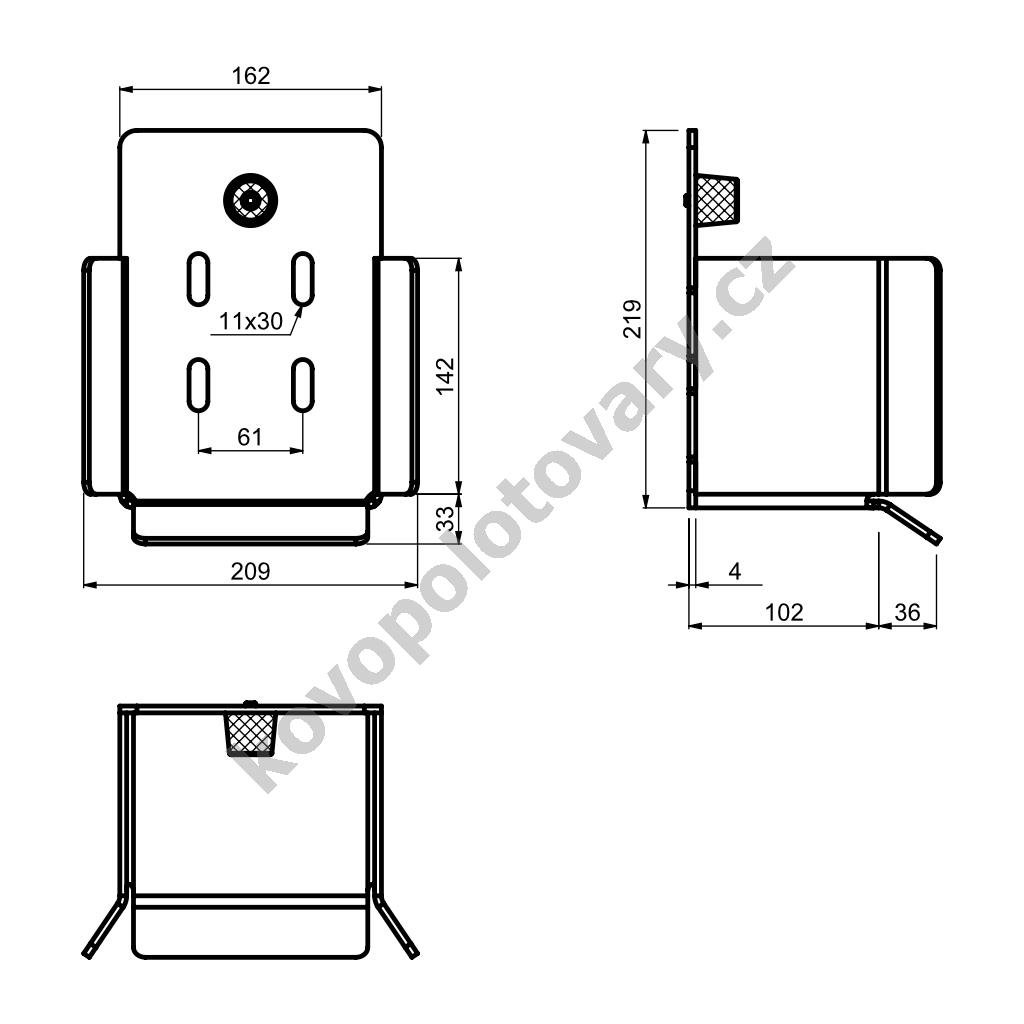

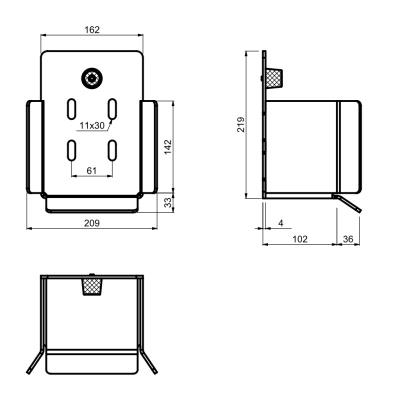

- 1x CAIS LAST L (1700021) - spodní dojezdová kapsa

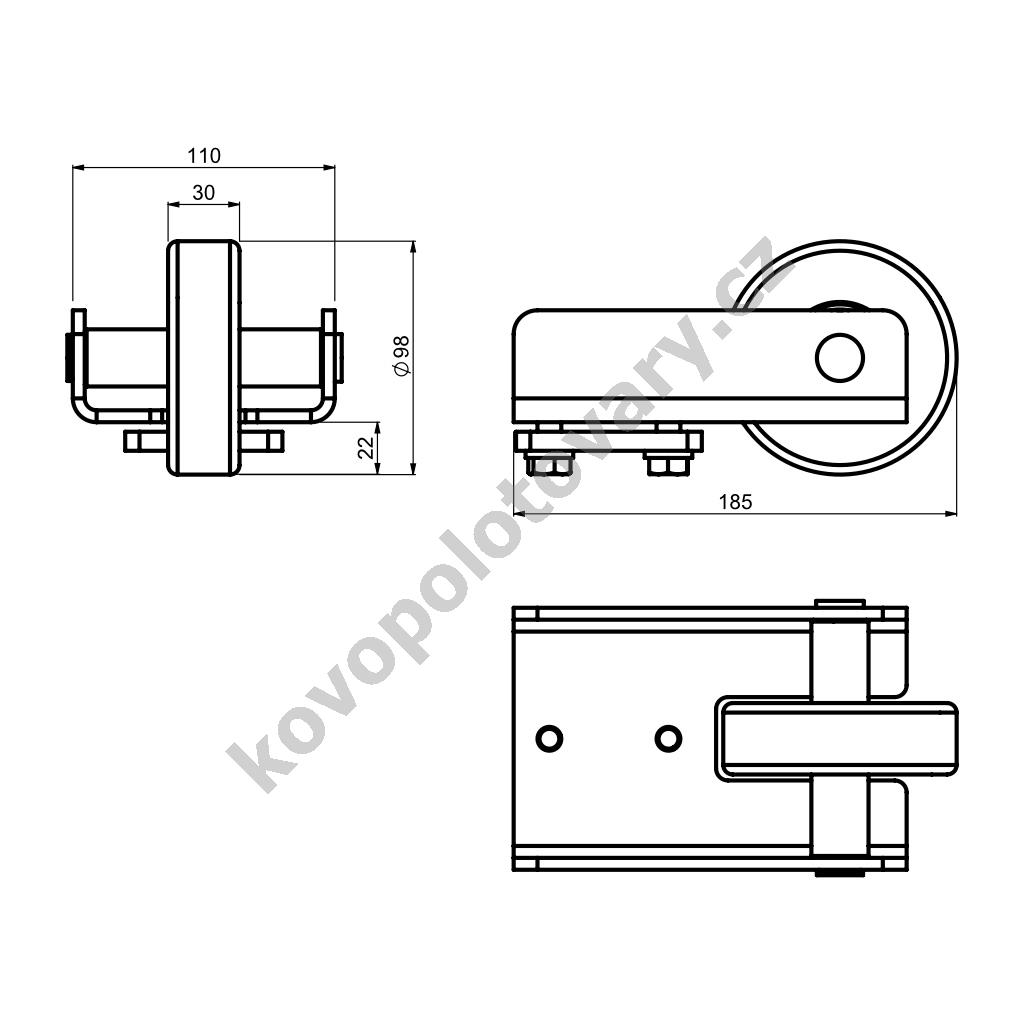

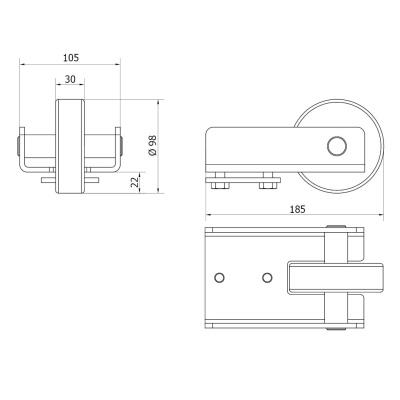

- 1x CAIS RUN L (1700020) - dojezdové kolečko

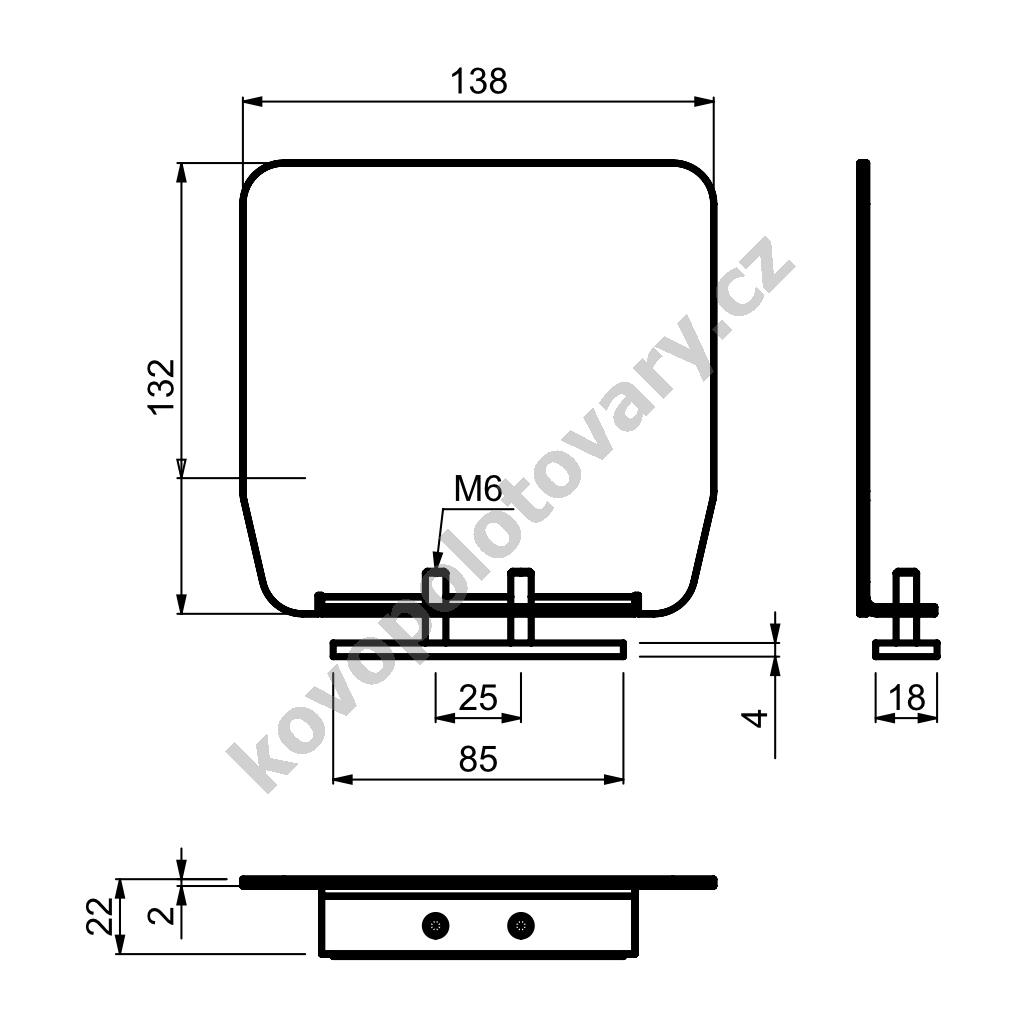

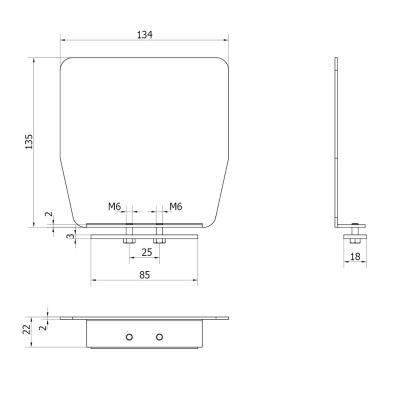

- 2x CAIS PILOT LN (1700024) - krytka (záslepka) C profilu

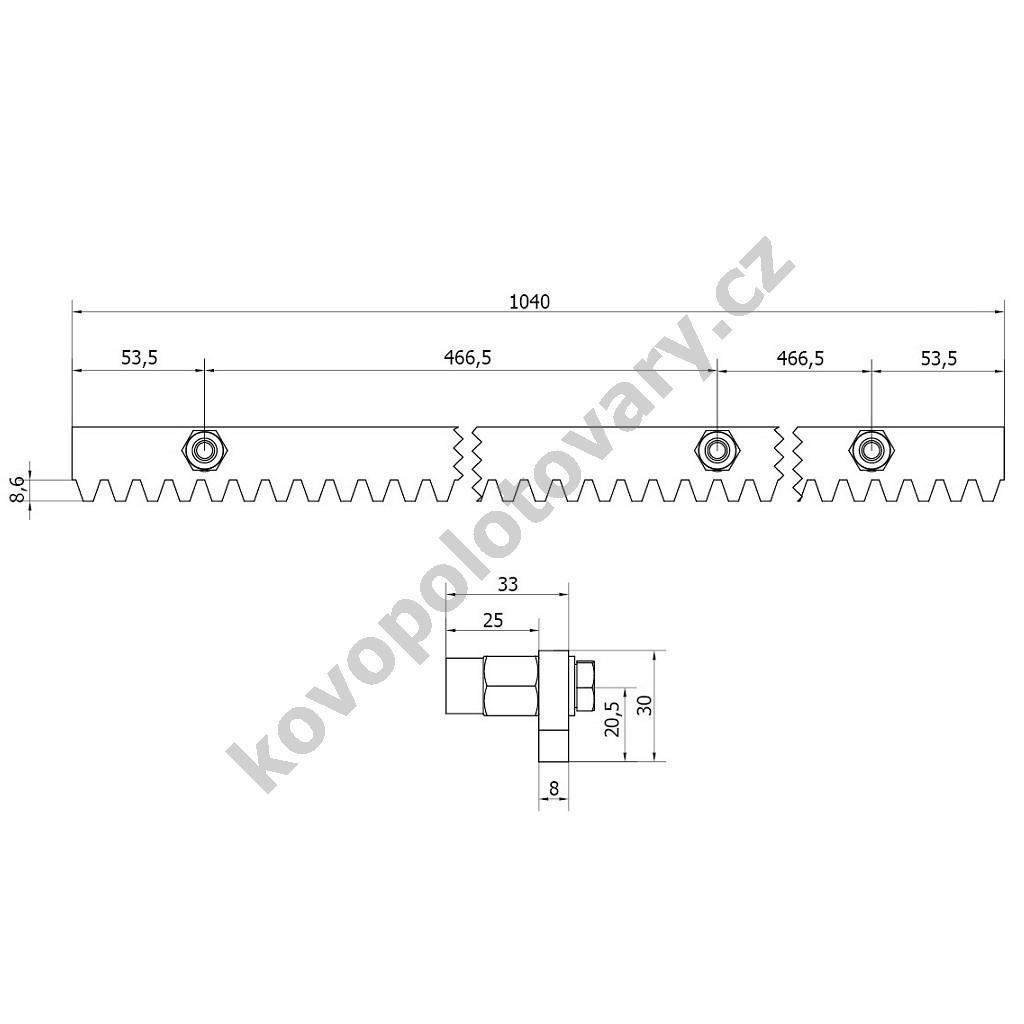

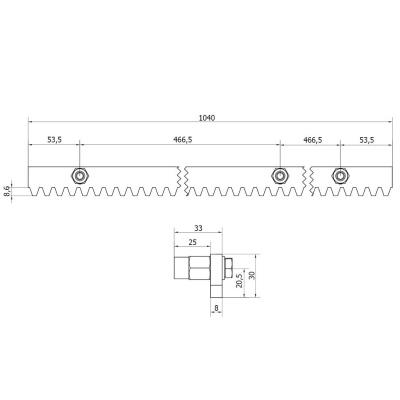

- 14x PSG 60.051 - vodicí ocelový hřeben se třemi otvory pro montáž, tl. 8 mm, 1 m
- 14x Montážní sada na uchycení ocelového hřebenu se třemi otvory (navařovací matice se závitem a fixační šrouby)

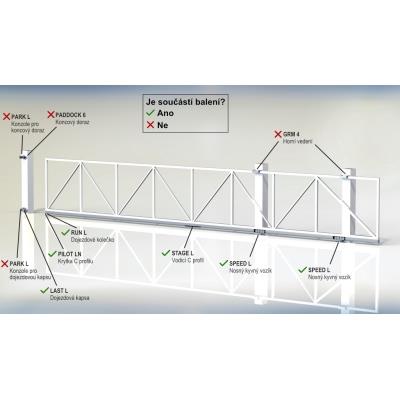

- Důležité: součástí balení není horní vedení, vodicí rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.
Nastavitelné funkce pohonu a řídicí jednotky:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Úsporný režim - při nečinnosti řídicí jednotka vypne napájení příslušenství
- Předblikání - upozornění výstražným majákem před zahájením pohybu brány
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Výstup pro elektrický zámek - ovládá elektromechanický zámek
- Režim Master/Slave - hlavní pohon může ovládat podřízený pohon v realizacích dvoukřídlých posuvných bran
- Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
- Programovatelný výstup - výstup pro elektromechanický zámek je nastavitelný a lze ho přepnout pro signalizaci otevřené brány
- Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
- Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
- Nice BlueBUS - sběrnice umožňující zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů
- Nice OPERA - řídicí jednotka je kompatibilní se sérií produktů Nice OPERA a má konektor IBT4N
Technické informace:
- Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 230 V AC
- Výkon: max. 700 W
- Odběr proudu: max. 3 A
- Parametry brány
- Typ hřebenu: modul zubu 4
- Hmotnost brány: max. 1180 kg
- Doporučená hmotnost brány: max. 1180 kg
- Šířka průjezdu: max. 13,1 m
- Doporučená šířka průjezdu: max. 13,1 m
- Rozměry pohonu
- Šířka: 400 mm
- Výška: 390 mm
- Hloubka: 255 mm
- Vlastnosti pohonu
- Krytí: IP44
- Provozní teplota: -20 až 50 °C
- Točivý moment: max. 40 Nm
- Síla: max. 1100 N
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: galvanické pozinkování
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování

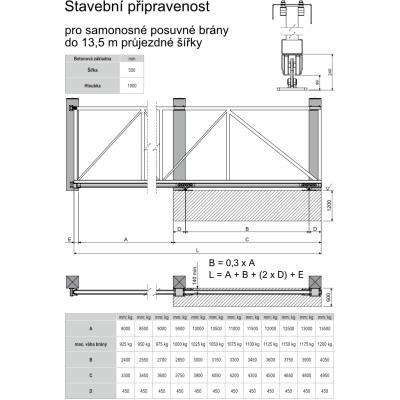

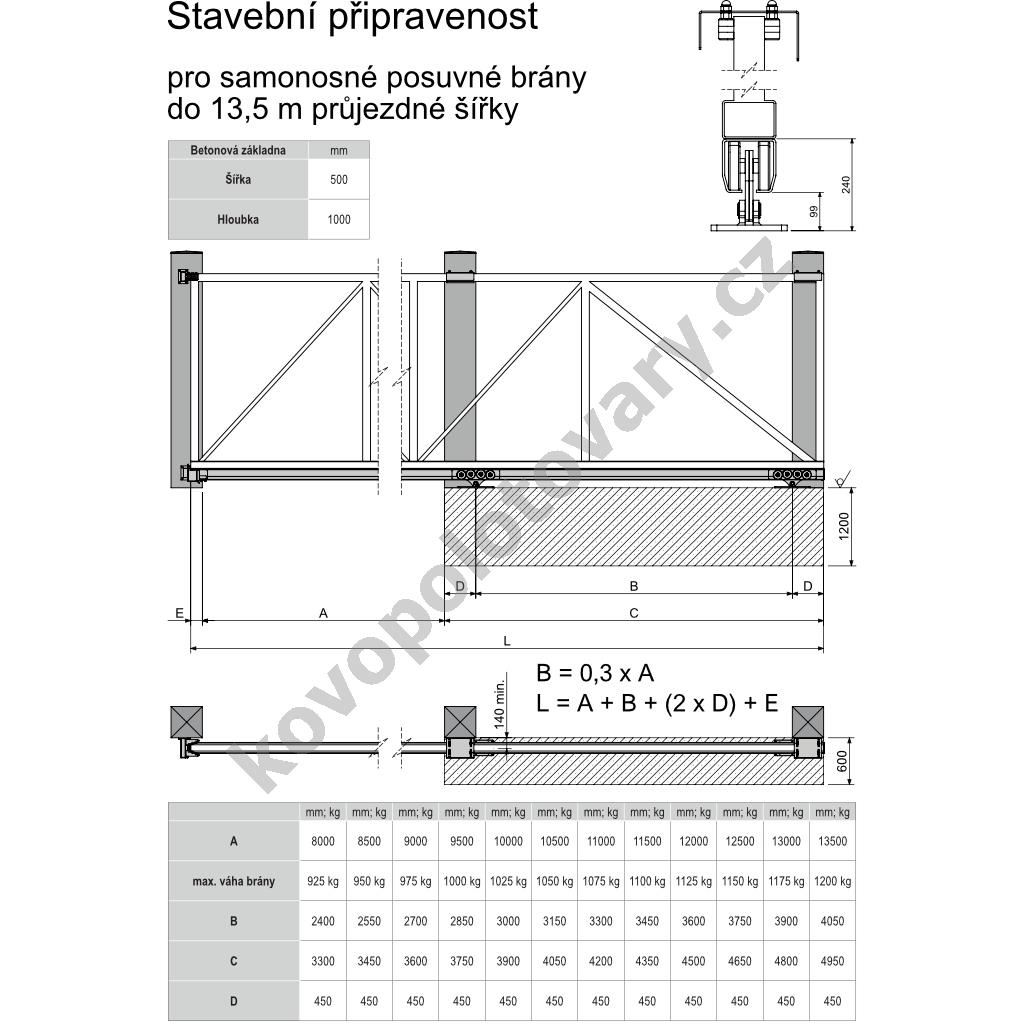

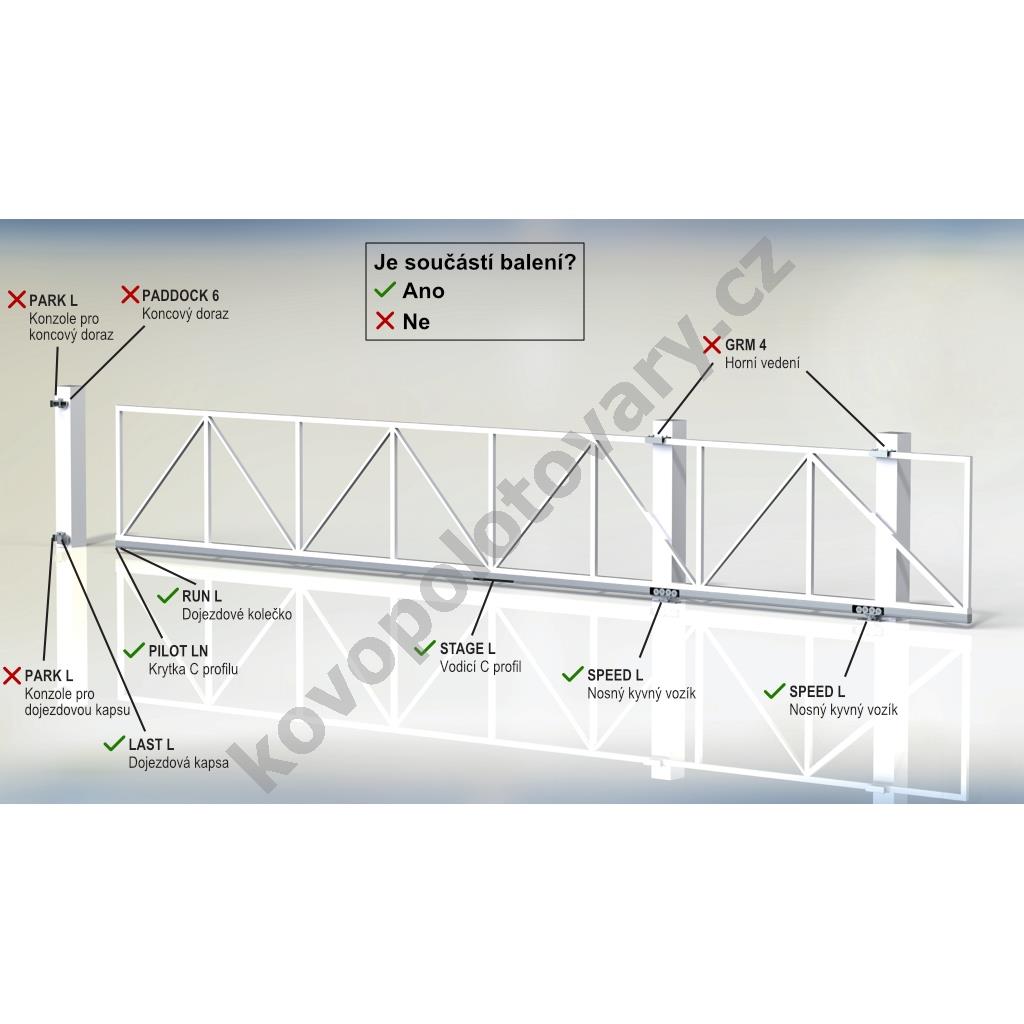

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.
| Parametry | |
|---|---|
| Výrobce pohonu | Nice |
| Max. váha brány (kg) | 1180 |
| Pro šířku průjezdu | do 13,1 m |
| Prodejní délka | 6 m
+129 392,- Kč |
| Typ setu | set s pohonem |
| Délka balíku | 600 cm |
Související zboží
Bezpečnostní hydraulická brzda pro posuvné brány ve svahu
Bezpečnostní hydraulická brzda pro posuvné brány ve svahu
Kód položky:EXE-BRAKE
CAIS DOCKER O - horní náběh s konzolí, pro posuvné brány
Materiál: ocel; Použití: k přišroubování; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:DOCKER-O
CAIS PADDOCK 6 - horní náběh s kladkou, pro velké posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 100 mm; Výrobce: CAIS;
Kód položky:PADDOCK-6
CAIS PADDOCK L - horní náběh pro velké posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 120 mm; Výrobce: CAIS;
Kód položky:PADDOCK-L
CAIS PADDOCK O - horní náběh pro posuvné brány
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 120 mm; Výrobce: CAIS;
Kód položky:PADDOCK-O
CYKY-J 3x1,5 - instalační kabel pro přívod el. proudu k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 8,6;
Kód položky:CYKY-J-3x15
CYKY-J 3x2,5 - instalační kabel pro přívod el. proudu k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 9,5;
Kód položky:CYKY-J-3x25
Dálkový ovladač pohonu brány a vrat NICE INTI-2 černý, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2
Dálkový ovladač pohonu brány a vrat NICE INTI-2B modrý, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2B
Dálkový ovladač pohonu brány a vrat NICE INTI-2G zelený, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2G
Dálkový ovladač pohonu brány a vrat NICE INTI-2L fialový, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2L
Dálkový ovladač pohonu brány a vrat NICE INTI-2R červený, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2R
Dálkový ovladač pohonu brány a vrat NICE INTI-2Y žlutý, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2Y
EMOS RG 58/U - koaxiální kabel pr. 5 mm, pro připojení externí antény k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 5; Výrobce: EMOS;
Kód položky:2305058400
GRM-4 - horní vedení s kotvicí konzolí a regulací 4-kladkové, pro posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:GRM-4
Horní náběh posuvné brány 60.023 pro profil max. šířky 60 mm
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 60 mm; Výrobce: PSG;
Kód položky:60.023
Horní náběh posuvné brány 60.024 pro profil max. šířky 80 mm
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 80 mm; Výrobce: PSG;
Kód položky:60.024
Horní vedení CRANKSHAFT-220 pro obloukový tvar posuvné brány, válec 220 mm
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:CRANKSHAFT-220
Horní vedení CRANKSHAFT-440 pro obloukový tvar posuvné brány, válec 440 mm
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:CRANKSHAFT-440
NICE ABF - externí anténa s koaxiálním kabelem, k pohonům bran a vrat, 433 MHz
Anténa: Volitelná; Frekvence (MHz): 433; Výrobce: Nice;
Kód položky:ABF
NICE CM-B - zámek pro nouzové odblokování pohonů Nice Robus, Run, Wingo, Toona atd.
Výrobce: Nice;
Kód položky:CM-B
NICE EDSB - osvětlená kódová klávesnice pro pohony bran a vrat, technologie BlueBUS
Výrobce: Nice;
Kód položky:EDSB
NICE EDSWG- bezdrátová osvětlená kódová klávesnice 3-kanálová k pohonu bran a vrat
Výrobce: Nice;
Kód položky:EDSWG
NICE EKS - klíčový spínač pro ovládání pohonu brány a vrat, montáž na omítku
Výrobce: Nice;
Kód položky:EKS
NICE EPMB fotobuňky k pohonu brány a vrat dosah 30 m, 1 pár, BlueBUS, náhrada fotozávory MOFB
Dosah: 30; Napájení: sběrnice BlueBUS; Připojení: sběrnice BlueBUS; Výrobce: Nice;
Kód položky:EPMB
Nice EPMORB - bezpečnostní fotobuňka s odrazkou, k pohonu brány a vrat, BlueBus
Dosah: 15; Napájení: sběrnice BlueBUS; Připojení: Drátové; Výrobce: Nice;
Kód položky:EPMORB
Nice EPMOW - bezdrátové bezpečnostní fotobuňky k pohonu brány a vrat, 1 pár
Napájení: Baterie; Připojení: Bezdrátové; Výrobce: Nice;
Kód položky:EPMOW
Nice EPSB - bezpečnostní fotobuňky k pohonu brány a vrat, dosah 30 m, 1 pár, BlueBUS
Dosah: 30; Napájení: sběrnice BlueBUS; Připojení: sběrnice BlueBUS; Výrobce: Nice;
Kód položky:EPSB
NICE ETPB - čtečka bezkontaktních karet a čipů k pohonu bran a vrat, BlueBUS
Výrobce: Nice;
Kód položky:ETPB
Nice FLO2RE - dálkový ovladač pohonu brány a vrat, plovoucí kód 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:FLO2R-E
Nice IT4WIFI - Wi-Fi modul pro ovládání pohonů Nice chytrým telefonem
Frekvence (MHz): Wi-Fi 2,4 GHz; Výrobce: Nice;
Kód položky:IT4WIFI
Nice PPH3 hliníkový sloupek pro fotobuňky EPM a EPMB, výška 50 cm
Délka balíku: 55; Výrobce: Nice; Výška: 500;
Kód položky:PPH3
Nice PPH4 hliníkový sloupek pro fotobuňky EPM a EPMB, výška 100 cm
Délka balíku: 115; Výrobce: Nice; Výška: 1000;
Kód položky:PPH4
Programátor pohonu brány a vrat NICE O-VIEW kompatibilní se systémy Nice Opera
Výrobce: Nice;
Kód položky:O-VIEW
SECTRON SMART 3T - univerzální GSM modul pro dálkové ovládání pohonů bran, vrat a závor mobilním telefonem, gsm klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: Sectron;
Kód položky:GM-GKS3
STAGE-LZ - vodící C profil posuvné brány velký, pr. 141 x 141 mm, pozinkovaný
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Průřez: 141 x 141; Výrobce: CAIS; Prodejní délka: 1; 2; 3; 6;
Kód položky:STAGE-LZ

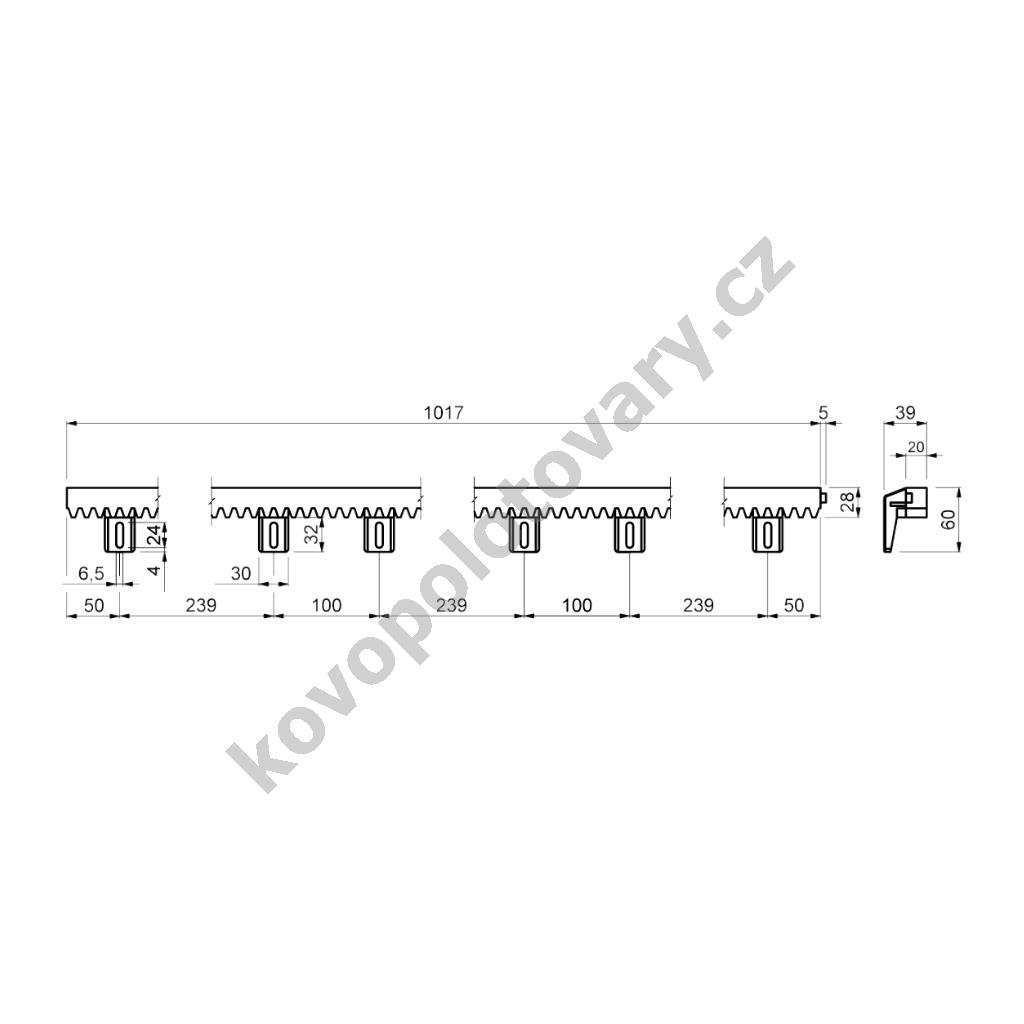

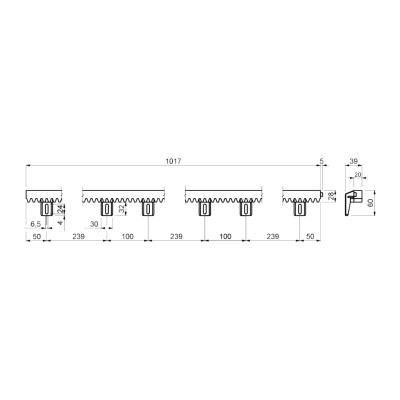

STAGNOLI N6 - ozubený hřeben posuvné brány do 700 kg, nylonový s ocelovým jádrem, 6 spodních úchytů, modul 4, 1 m
