CAIS FOLLOW ME S 4.25 – mechanismus pro výrobu teleskopické samonosné posuvné brány s průjezdem do 4,25 m

CAIS FOLLOW ME S 4.25 (1710900)

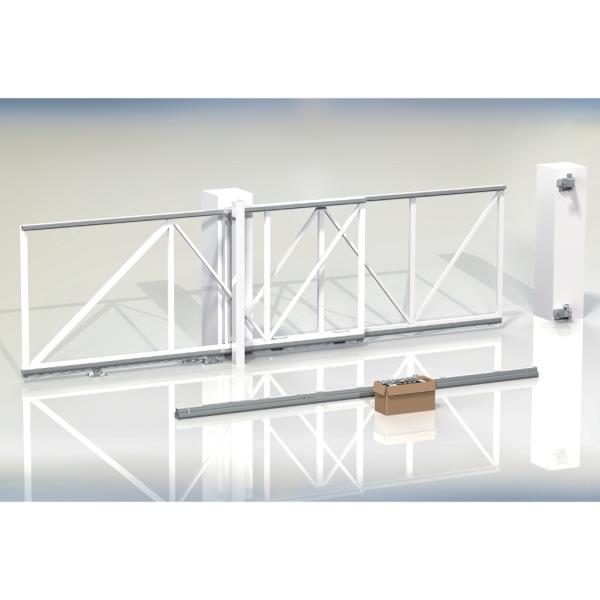

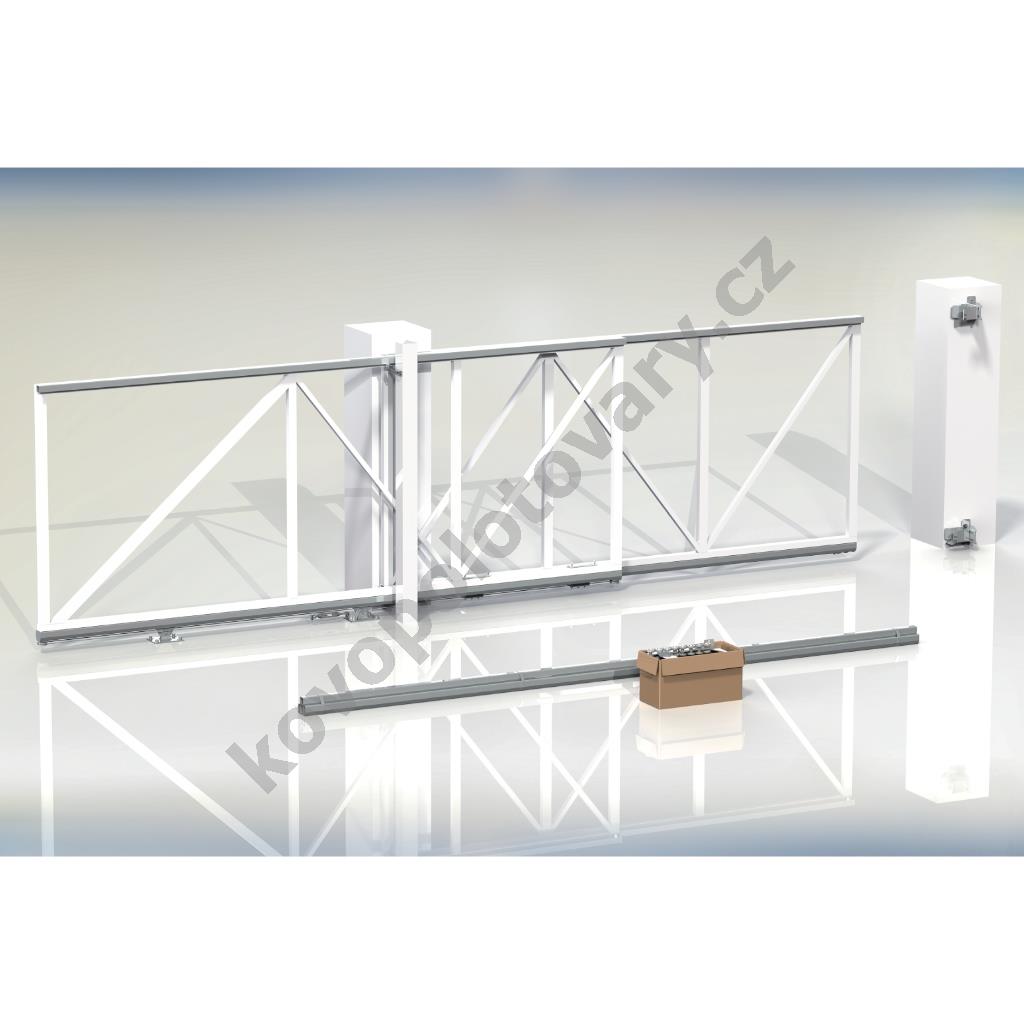

Sestava komponent pro výrobu pojezdu a vedení dvoudílné teleskopické samonosné posuvné brány.

V aktuální verzi produktu byly nahrazeny profily DRIVER pro horní vedení, které byly určeny k navaření na konstrukci brány. Nahrazují je profily EDGECRAFT, které jsou určeny k přišroubování pomocí nýtovacích matic. Návod k profilům EDGECRAFT je přiložen samostatně.

Funkce
Mechanismus přenáší pohyb prvního dílu i do druhého dílu brány, takže se oba díly brány pohybují naráz. Tím dojde k úspoře místa na pozemku potřebného pro bránu až o 36%. Také se zkrátí doba potřebná pro otevření/zavření brány na polovinu.

Použití
Jedná se o řešení, které se používá místo klasické posuvné brány z důvodu malého prostoru pro bránu v otevřeném stavu.

Výhody

• Úspora potřebného prostoru až 36%
• Úspora času otevření/zavření až 50%
• Testováno na 32 000 cyklů

Obsah balení

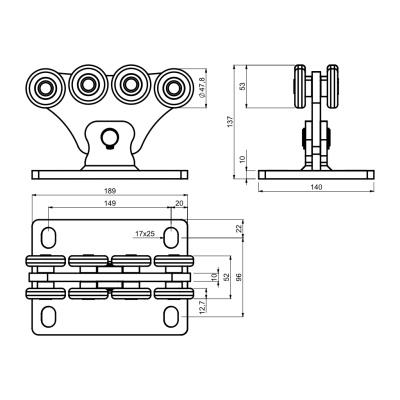

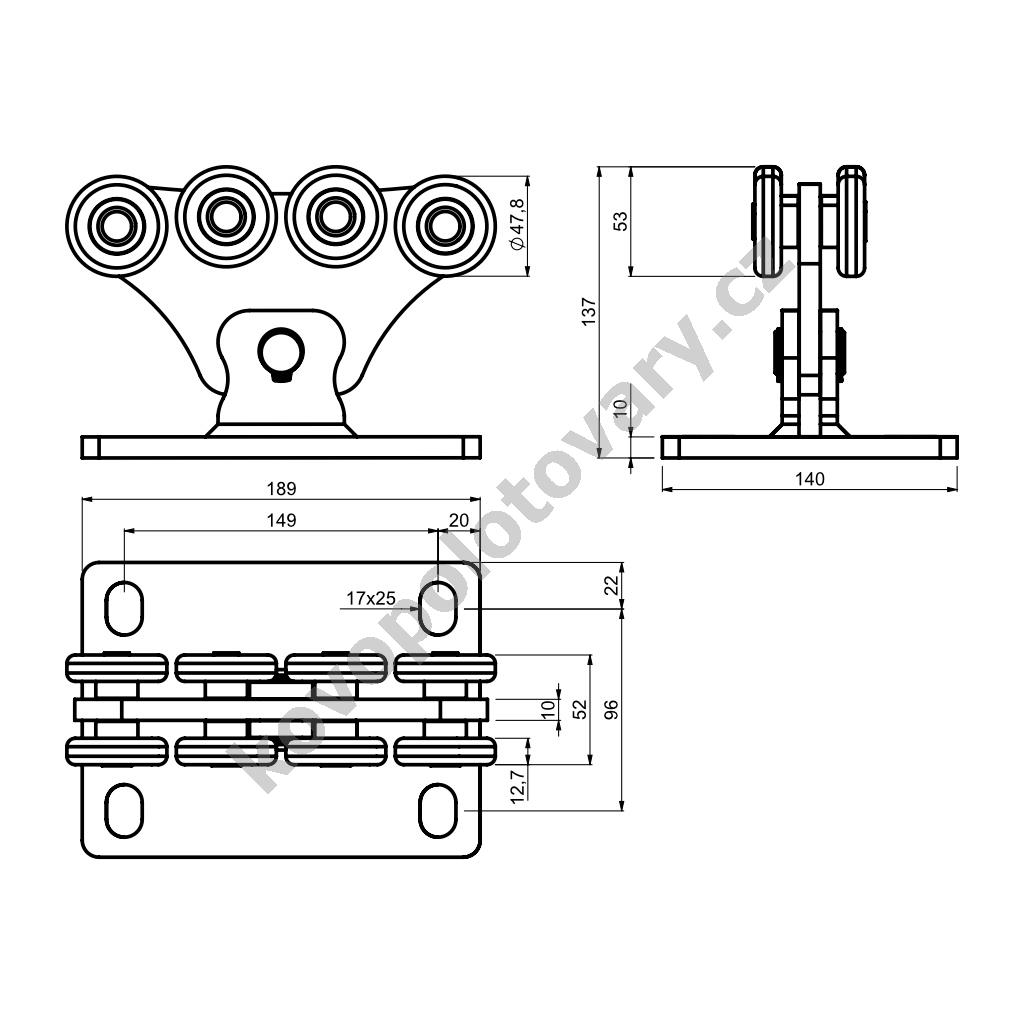

• 2x CAIS SPEED S – nosný kyvný vozík
• 1x CAIS RUN S – dojezdové kolečko
• 1x CAIS LAST S – spodní dojezdová kapsa
• 1x CAIS PILOT SN – krytka vodicího profilu
• 2x CAIS PARK – konzole pro dojezdovou kapsu a horní koncový doraz
• 1x CAIS PADDOCK SM – horní koncový doraz
• 1x CAIS JRS 30 – vodicí kladka s kotvicí plotnou
• 1x CAIS RR 30 – vodicí kladka
• 4x CAIS EDGECRAFT 30/2 – profil pro horní vedení

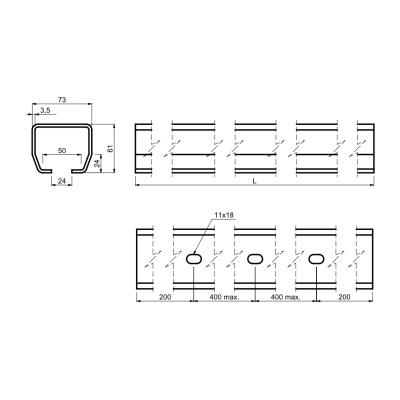

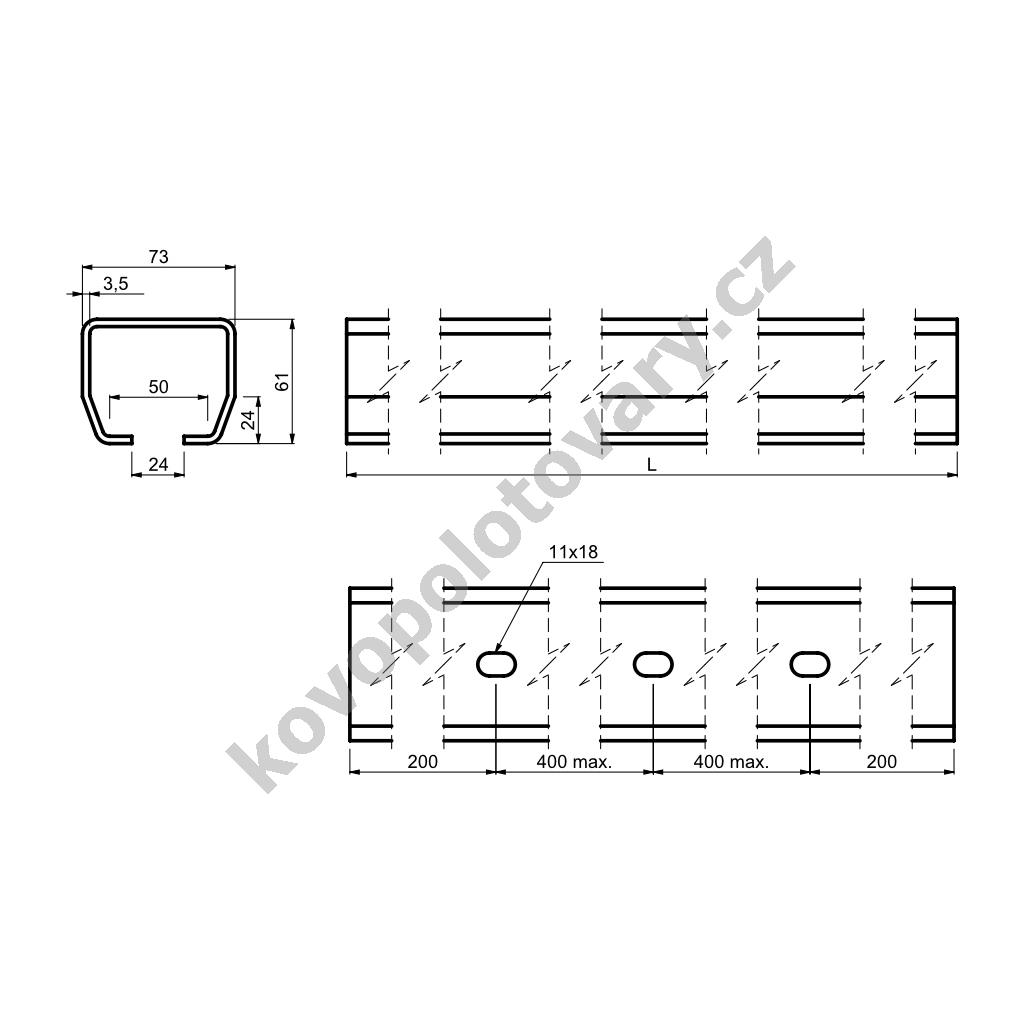

• 1x CAIS STAGE SZ 3,4 – pozinkovaný vodicí C profil, 3,4 m
• 1x CAIS STAGE SZ 4 – pozinkovaný vodicí C profil, 4 m
• 20x Šroub M10x25
• 32x Šroub M10x20
• 52x Nýtovací matice M10
• 1x Set speciálních komponent

• Důležité: konstrukce brány není obsahem balení.

Technické informace

• Pro šířku průjezdu: 2,75 - 4,25 m
• Váha brány: max. 325 kg

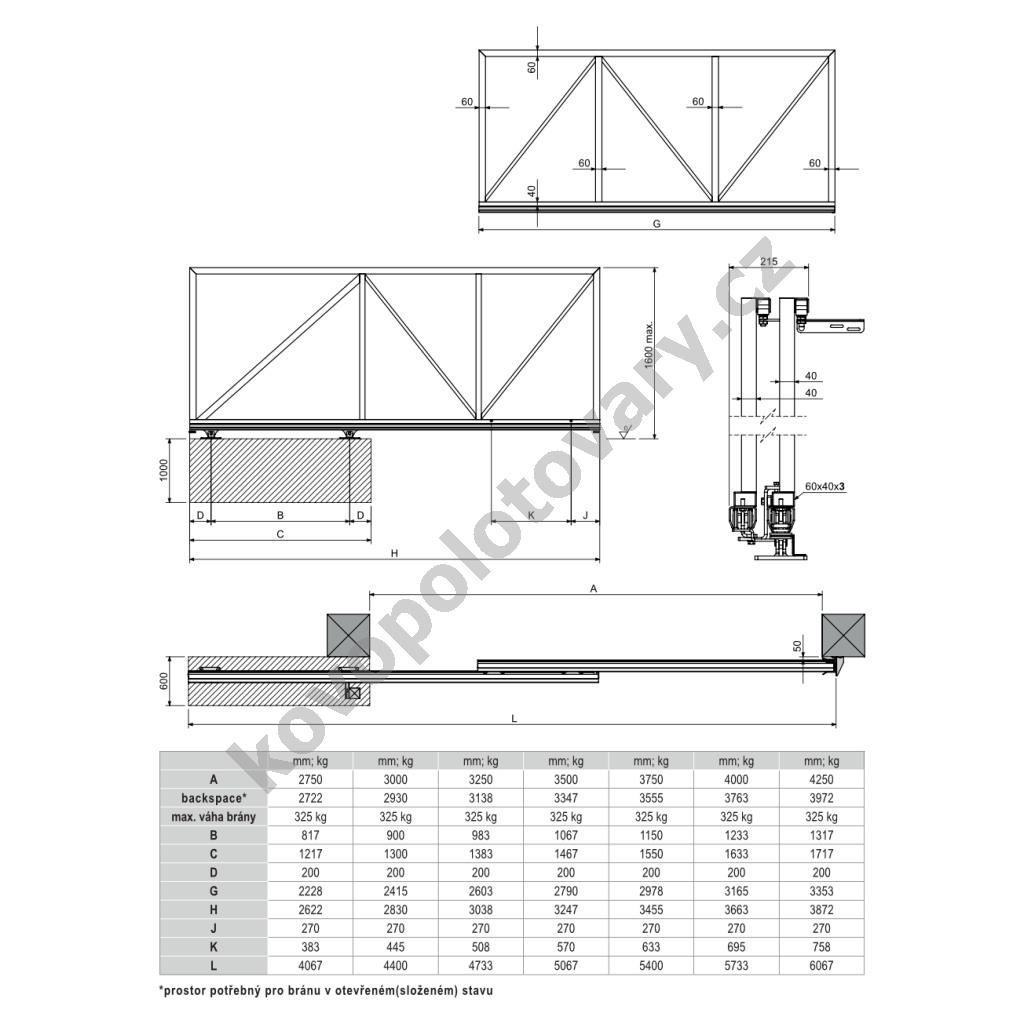

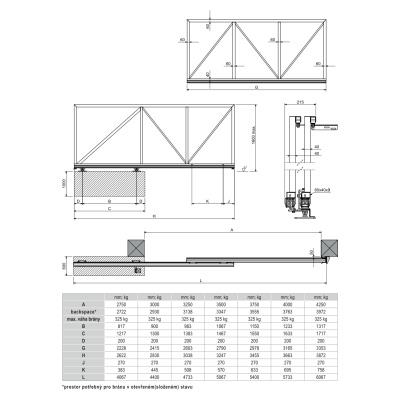

• Specifikace brány: viz doplňující obrázek
• Materiál: ocel
• Povrchová úprava profilů: žárové pozinkování
• Povrchová úprava ostatních komponent: galvanické pozinkování
• Provozní teplota: -37 °C až 50 °C
